Назначение разъёма 2РМДТ27КУН7ГВ1В «5»

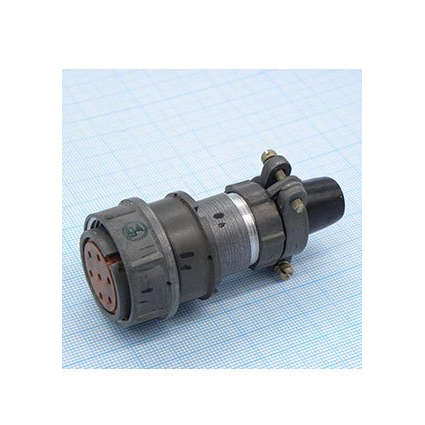

2РМДТ27КУН7ГВ1В «5» — это низкочастотный цилиндрический разъём серии 2РМД(Т), предназначенный для соединения сигнальных и силовых цепей в радиоэлектронной аппаратуре. Изделие относится к всеклиматическому исполнению и рассчитано на эксплуатацию в жёстких условиях, включая воздействие вибрационных и ударных нагрузок. Разъём применяется там, где требуется надёжное электрическое соединение с механической фиксацией замком.

Артикул изделия — 2445. Категория — 2РМД. Производитель в предоставленных данных не указан. Приёмка — «5».

Расшифровка обозначения 2РМДТ27КУН7ГВ1В

Маркировка разъёма содержит полную информацию о его конструкции и характеристиках. Ниже приведено подробное пояснение каждой части обозначения.

• 2РМДТ — тип разъёма: цилиндрический, низкочастотный, негерметичный, с фиксацией замком (буква Т).
• 27 — диаметр корпуса разъёма (номер размера).
• К — исполнение корпуса «кабельный», то есть разъём устанавливается на кабелях или кабельных жгутах.
• УН — вид патрубка: «угловой, неподвижный», что означает угловое расположение кабеля относительно оси разъёма.
• 7 — количество контактов: 7 контактов в одном корпусе.
• Г — часть соединителя «розетка» (гнездо, монтажная часть).
• «5» — сочетание контактов: типоразмер и расположение контактов, комбинация для конкретной схемы подключения.
• В — покрытие контактов «серебро», снижающее переходное сопротивление и повышающее коррозионную стойкость.
• 1В — условное обозначение исполнения, связанное с механическими и климатическими характеристиками, включая всеклиматическое исполнение и виброударную стойкость.

Технические особенности и подтверждённые характеристики

Для типовых разъёмов серии 2РМД(Т) с 7 контактами и серебряным покрытием контактов обычно задаются следующие параметры. Рабочее напряжение достигает порядка 700 В переменного или постоянного тока. Рабочий ток составляет порядка 12 А на один контакт и до примерно 70 А суммарно на весь разъём; точные значения зависят от спецификации и условий охлаждения.

Сопротивление контактов не превышает десятков миллиомов — обычно до 2–3 мОм, что обеспечивает малые потери и стабильность передачи сигнала. Сопротивление изоляции составляет не менее нескольких тысяч мегаом при нормальных условиях. Механическая стойкость разъёма позволяет выдерживать многократные включения и выключения, а также ударные и вибрационные нагрузки благодаря замковому механизму фиксации.

Исполнение 1В подтверждает всеклиматическое применение и устойчивость к вибрационным и ударным воздействиям, что расширяет диапазон допустимых условий эксплуатации по сравнению со стандартными исполнениями.

Области применения

Разъём 2РМДТ27КУН7ГВ1В «5» применяется в приборах и аппаратуре, где требуется надёжное соединение в жёстких условиях эксплуатации. К основным областям применения относятся:

1. Радиоэлектроника и радиоэлектронная аппаратура общего и специального назначения.
2. Приборы управления и измерительные системы.
3. Бортовое оборудование воздушных судов.
4. Промышленные установки и корабельные системы.

Угловой неподвижный патрубок и кабельное исполнение корпуса делают разъём удобным для монтажа в стеснённых условиях, когда требуется организовать подключение кабеля под углом к оси разъёма. Серебряное покрытие контактов обеспечивает стабильность электрических параметров при длительной эксплуатации.

Комплектация и условия поставки

Сведения о комплектации, гарантии, стране производства и наличии в предоставленных данных отсутствуют. Разъём поставляется как самостоятельное изделие категории 2РМД с приёмкой «5». Для получения точных данных о комплекте поставки и подтверждающих сертификатах рекомендуется обращаться к сопроводительной документации изготовителя.
