Назначение соединителя

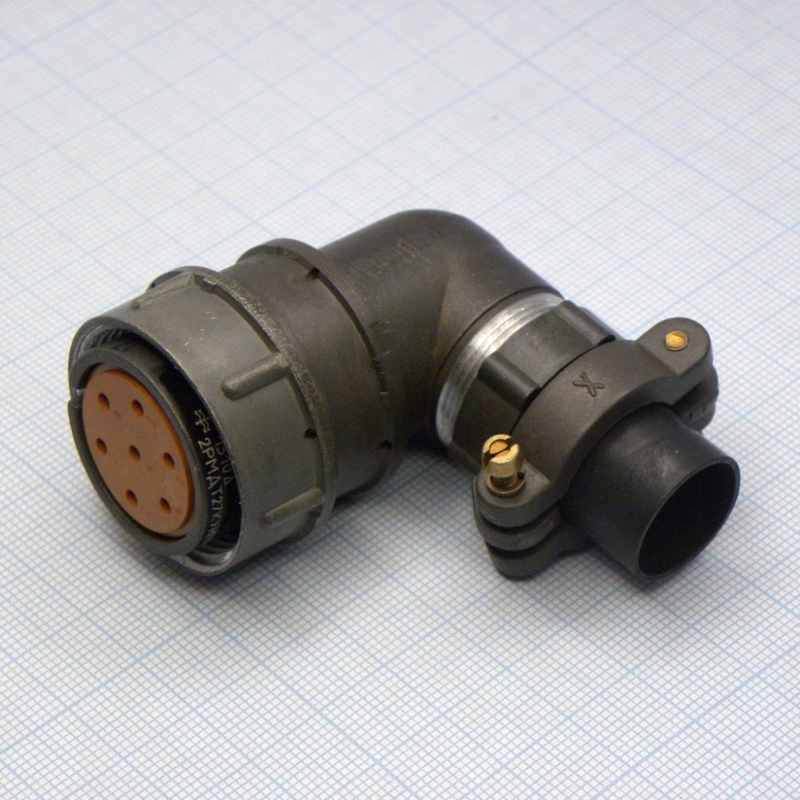

2РМДТ27КУН7Г5В1В — это кабельная розетка цилиндрического низкочастотного соединителя, выпускаемая компанией Элекон (Казань). Изделие предназначено для надежного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в различных условиях эксплуатации. Розетка применяется в авиационной, военной и промышленной технике, где требуется устойчивое электрическое соединение при воздействии вибрации, ударов, шумов и перепадов температуры.

Конструкция и материалы

Соединитель имеет 7 контактов диаметром 1,5 мм, изготовленных из латуни с серебряным покрытием (Ag). Контакты извлекаемые, монтаж выполняется пайкой и объемным механическим способом. Корпус выполнен из алюминиевого сплава А-22 с оксидированием, цвет серый, изолятор — из карболита коричневого цвета. Розетка оснащена угловым патрубком с гайкой для неэкранированного кабеля и уплотнительной втулкой.

• Диаметр корпуса — 35 мм
• Длина — 69 мм
• Высота — 53,1 мм
• Резьба накидной гайки — M30х1,5
• Поляризация — одношпоночная
• Метод сочленения — резьбовой
• Рабочее положение — любое
• Исполнение — негерметичное

Электрические параметры

Рабочее напряжение соединителя достигает 700 В. Ток на один контакт составляет до 12 А, на разъем в целом — до 70 А. Сопротивление изоляции — 5000 МОм. Такие характеристики обеспечивают стабильную работу в цепях низкой частоты и позволяют использовать розетку в ответственных силовых и сигнальных линиях.

Условия эксплуатации

Климатическое исполнение В2.1 предусматривает работу в интервале температур от минус 60 до плюс 100 градусов Цельсия при влажности до 98 процентов при плюс 40 градусах Цельсия. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 50 g, акустические шумы уровнем 170 дБ и удары до 500 g. Ресурс составляет 500 сочленений-расчленений, наработка — не менее 1000 часов, а при 80 градусах Цельсия достигает 175 000 часов. Срок хранения — 15 лет.

Применение и соответствие стандартам

Розетка 2РМДТ27КУН7Г5В1В соответствует нормам АШДК.434410.062ТУ. Благодаря механической прочности, устойчивости к климатическим и динамическим нагрузкам она востребована в бортовых системах, наземном оборудовании и промышленных установках. Год выпуска указанной позиции — 2017. Артикул изделия — 50072, категория — 2РМД, производитель — Элекон.
