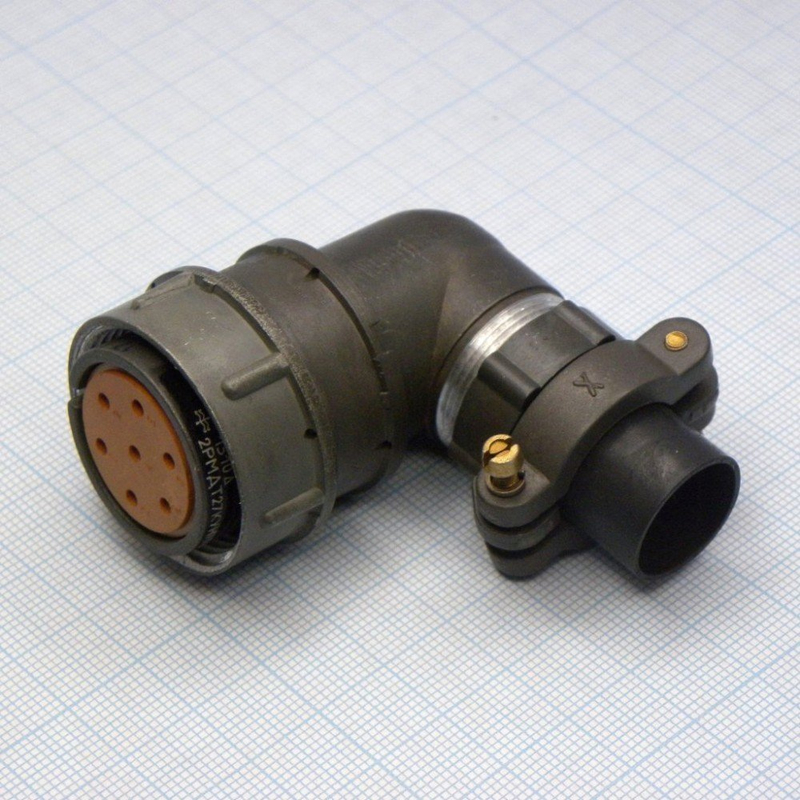

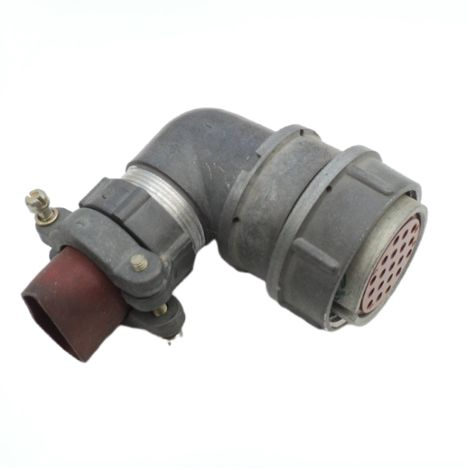

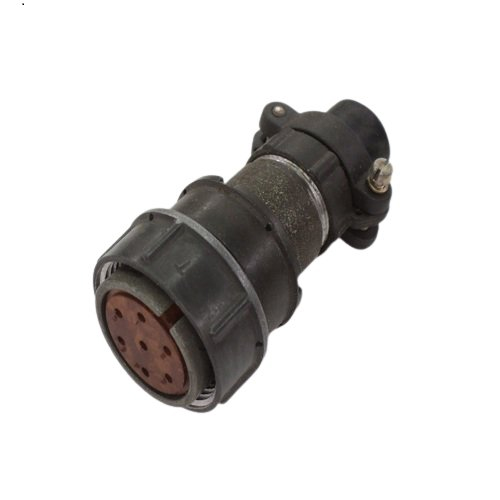

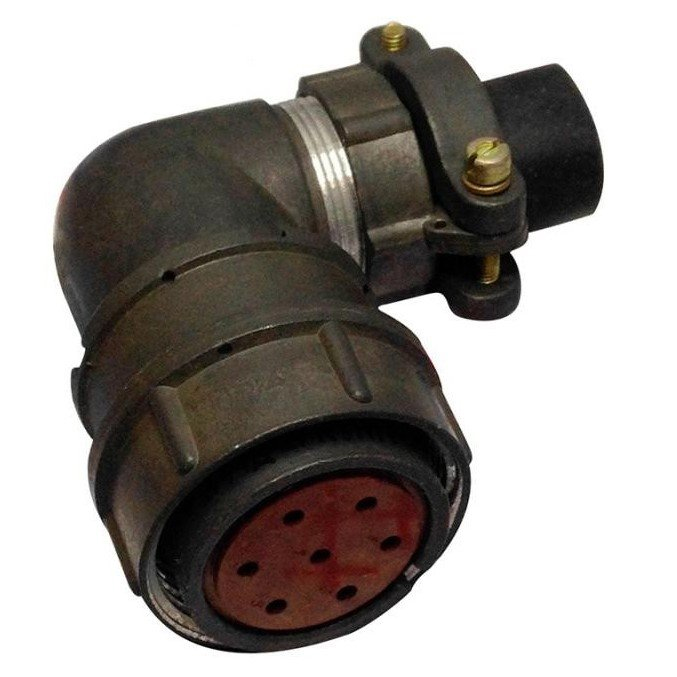

2РМДТ27КУН7Г5В1В: цилиндрический разъём для надёжных электрических соединений

Соединитель 2РМДТ27КУН7Г5В1В применяется для разъёмного соединения электрических цепей постоянного и переменного тока. Это низкочастотная негерметичная розетка кабельного исполнения из серии 2РМДТ, рассчитанная на эксплуатацию в оборудовании, где важны механическая прочность, устойчивость к климатическим воздействиям и стабильность контакта.

Конструкция и расшифровка

Модель 2РМДТ27КУН7Г5В1В относится к цилиндрическим соединителям с резьбовым способом сочленения. Резьбовая фиксация помогает предотвратить самопроизвольное разъединение при вибрациях и переменных механических нагрузках.

Маркировка указывает на ключевые особенности исполнения:

• 2РМДТ — серия низкочастотных цилиндрических негерметичных соединителей.

• 27 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• У — угловой патрубок для удобного ввода кабеля.

• Н — гайка для неэкранированного кабеля.

• 7 — контактная группа на семь контактов.

• Г5 — вариант сочетания контактов: семь гнездовых контактов диаметром 1,5 мм.

• В — серебряное покрытие контактной части.

Разъём оснащён гнездовыми контактами, поэтому он используется в паре с совместимой вилкой соответствующего типономинала. Корпус обычно выполняется из алюминиевого сплава, изолятор — из пресс-материала или карболита, а контакты изготавливаются из латуни с серебряным покрытием.

Технические характеристики

Для исполнения 2РМДТ27КУН7Г5В1В характерны следующие параметры:

Указанные значения могут уточняться по нормативной документации и паспорту конкретной партии, поскольку параметры зависят от типоисполнения и условий применения.

Где применяется разъём

Разъём 2РМДТ27КУН7Г5В1В востребован в системах, где требуется быстрое и повторяемое подключение кабельных линий без постоянной пайки или замены проводки. Семиконтактная конфигурация позволяет организовать передачу нескольких силовых, управляющих или сигнальных цепей через один узел соединения.

Типичные области применения:

• промышленная автоматика и электрооборудование;

• измерительные комплексы и испытательные стенды;

• системы управления машинами и механизмами;

• энергетическое и транспортное оборудование;

• приборостроение;

• радиоэлектронная аппаратура;

• специальная техника, работающая при вибрации, перепадах температур и высокой влажности.

Например, один соединитель может объединять питание исполнительного механизма, цепи управления и несколько сигнальных линий. Резьбовая фиксация в таком случае помогает сохранить соединение стабильным при движении оборудования или длительной вибрации.

Практические особенности

Ключевое преимущество 2РМДТ27КУН7Г5В1В — сочетание компактной цилиндрической конструкции, семи контактов и углового кабельного ввода. Угловой патрубок позволяет аккуратнее вывести кабель в ограниченном пространстве и уменьшить риск чрезмерного перегиба жил возле места подключения.

Серебряное покрытие контактов способствует снижению переходного сопротивления и улучшает электрический контакт. При монтаже важно соблюдать назначение выводов, технологию пайки и требования к сечению подключаемого кабеля. Также следует учитывать, что разъём является негерметичным: при использовании на открытом воздухе или в среде с прямым воздействием влаги, пыли либо агрессивных веществ необходима дополнительная защита узла подключения.

Итог

2РМДТ27КУН7Г5В1В — это семиконтактная кабельная розетка серии 2РМДТ с угловым патрубком, резьбовым соединением и серебряными гнездовыми контактами. Модель подходит для построения надёжных разъёмных соединений в цепях до 3 МГц, с рабочим напряжением до 700 В и токовой нагрузкой до 12 А на контакт при соблюдении условий эксплуатации.
