Назначение и область применения

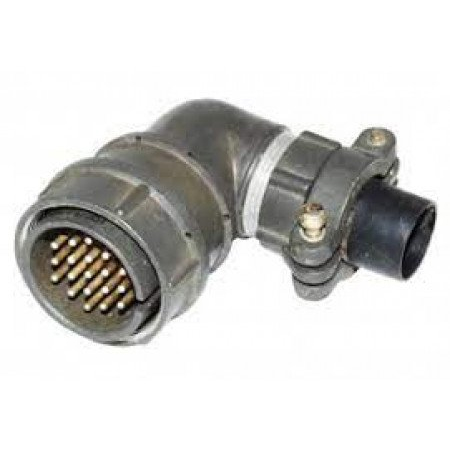

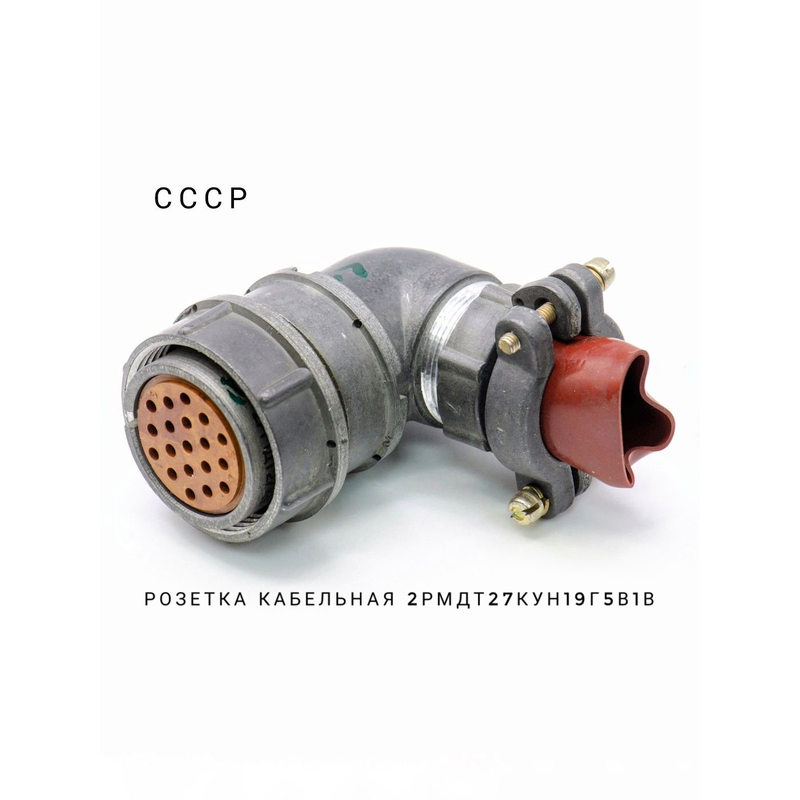

Разъём 2РМДТ27КУН19Ш5В1В (артикул 80282) относится к серии 2РМД и представляет собой цилиндрический низкочастотный электрический соединитель вилочного типа. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе промышленного оборудования, контрольно-измерительной аппаратуры, станков, испытательных стендов и других технических систем, где требуется надёжное разъёмное соединение с фиксацией от самопроизвольного расчленения.

Разъём рассчитан на эксплуатацию в стационарных и подвижных установках, а всеклиматическое исполнение и расширенный температурный диапазон позволяют применять его в условиях повышенной влажности, запылённости, вибрационных и ударных нагрузок. Вилка монтируется на кабель и сочленяется с ответной блочной или кабельной розеткой серии 2РМД, имеющей соответствующую поляризацию и посадочный диаметр.

Конструктивные особенности

Корпус разъёма выполнен в кабельном исполнении с прямым кожухом и объёмным монтажом, что упрощает разделку и подключение проводников. Посадочный диаметр составляет 27 мм, общее количество контактов — 19 штук. Контакты диаметром 1,5 мм имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление и стабильность электрических параметров.

• Резьбовое сочленение с одношпоночной поляризацией корпусов для точного позиционирования
• Кабельный ввод под неэкранированный кабель
• Объёмный монтаж проводников с максимальным сечением 1,5 мм²
• Прямой кожух без углового изгиба
• Серебряное покрытие контактов для стабильной проводимости
• Механическая фиксация от самопроизвольного раскручивания

Электрические параметры

Разъём рассчитан на максимальное рабочее напряжение 560 В. Пробивное напряжение достигает 1850 В, что обеспечивает запас электрической прочности. Токовая нагрузка на один контакт составляет 7 А, суммарная допустимая токовая нагрузка на соединитель — до 110 А. Сопротивление изоляции — не менее 1000 МОм, что гарантирует минимальные токи утечки между цепями.

Условия эксплуатации и надёжность

Рабочий диапазон температур составляет от минус 60 °C до плюс 100 °C. Конструкция выдерживает вибрационные нагрузки частотой до 10 кГц при уровне 170 дБ и ударные воздействия с ускорением 1000 м/с². Усилие расчленения — до 20 кгс, что исключает случайное размыкание при эксплуатации.

Ресурс изделия подтверждён следующими показателями надёжности: количество циклов сочленения и расчленения — до 500, минимальная наработка — 5000 часов, срок хранения — 25 лет. Данные параметры позволяют использовать разъём в долговременных промышленных установках с редким техническим обслуживанием.

Применение и совместимость

Соединитель применяется для организации разъёмных линий питания, управления и сигнализации в промышленной автоматике, станкостроении, энергетике и измерительных комплексах. За счёт резьбового сочленения и поляризации исключается ошибка подключения ответной части, что важно для многоконтактных цепей.

Монтаж выполняется пайкой или обжимом проводников сечением до 1,5 мм². Конструкция вилки допускает неоднократное переподключение кабеля без потери механических характеристик корпуса и контактной группы. Допустимая комплектация партиями включает поставки по 20 штук, по 65 штук и по 2 штуки в зависимости от периода выпуска.
