Назначение разъёма 2РМДТ27КУН19Ш5В1В

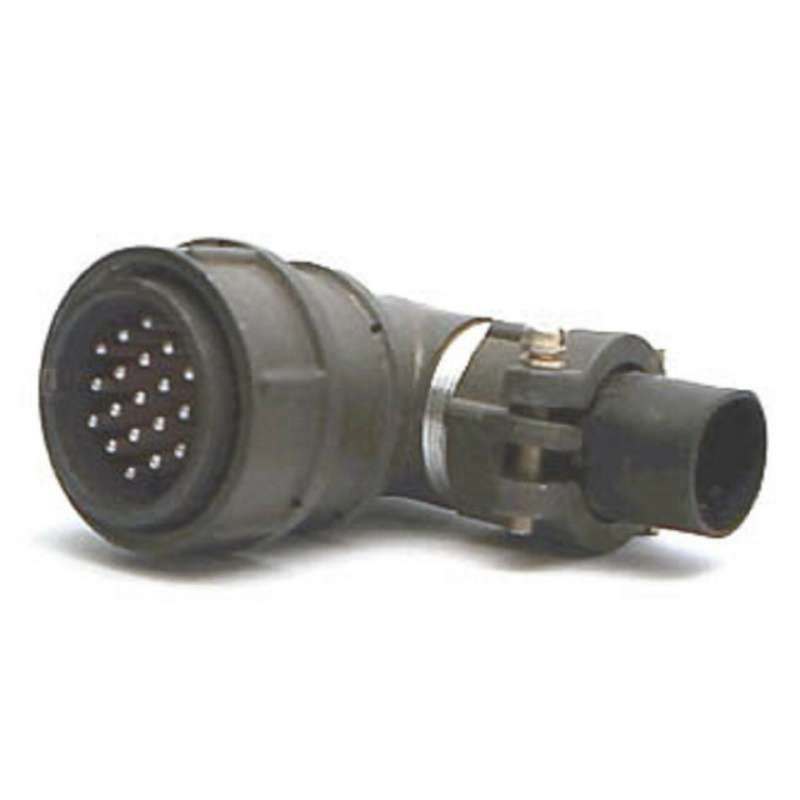

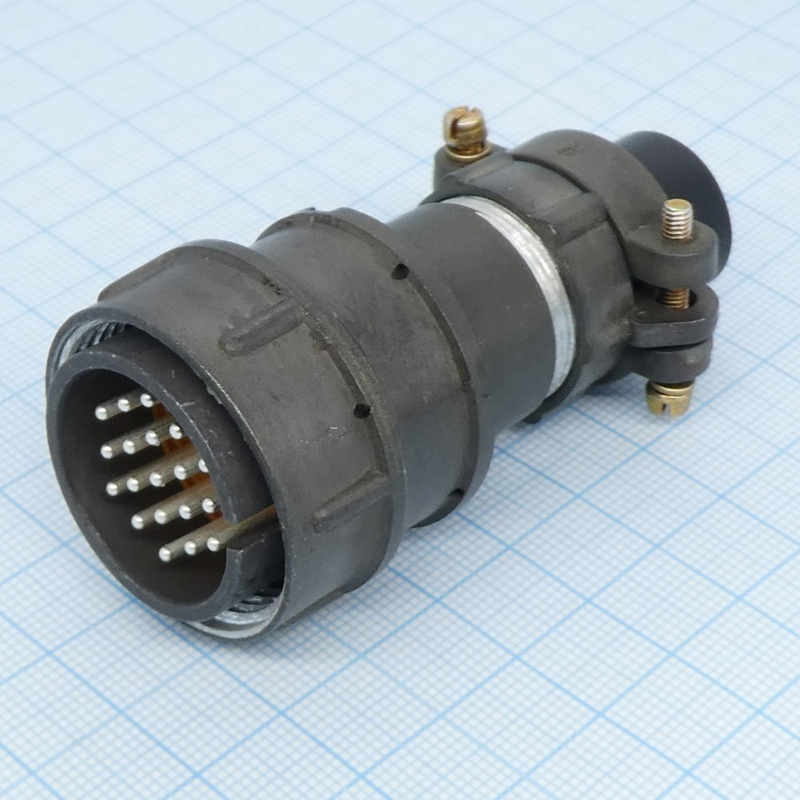

2РМДТ27КУН19Ш5В1В — это цилиндрический низкочастотный разъём серии 2РМДТ, представляющий собой кабельную вилку с угловым патрубком для неэкранированного кабеля. Изделие предназначено для электрического соединения цепей в составе кабельных сборок и применяется там, где требуется компактный многоконтактный разъём с повышенной теплостойкостью и всеклиматическим исполнением.

Конструкция с угловым патрубком позволяет подводить кабель под углом к оси разъёма, что удобно при ограниченном монтажном пространстве. Исполнение для неэкранированного кабеля означает, что изделие не имеет элементов экранирования и рассчитано на работу в цепях, где защита от электромагнитных помех не является определяющим требованием.

Расшифровка обозначения

Маркировка 2РМДТ27КУН19Ш5В1В построена по стандартной схеме обозначения серии 2РМДТ и содержит следующие сведения:

• 2РМДТ — серия разъёмов цилиндрических низкочастотных;
• 27 — размер корпуса;
• КУН — кабельный, угловой патрубок, неэкранированный кабель;
• 19 — количество контактов (19 штук);
• Ш5 — сочетание контактов, 5-й вариант;
• В — покрытие контактов серебром;
• 1 — теплостойкость до плюс 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Такая расшифровка позволяет быстро определить назначение и базовые параметры изделия без обращения к дополнительной документации.

Подтверждённые технические характеристики

Приведённые ниже параметры относятся к электрическим, климатическим и механическим свойствам разъёма. Часть значений указана производителем в справочных материалах и каталогах.

Электрические параметры

• токовая нагрузка: 7 ампер на контакт, суммарно до 110 ампер на разъём;
• рабочее напряжение: до 560 вольт;
• испытательное напряжение: 1850 вольт в нормальных условиях;
• диаметр контактов: 1,5 миллиметра;
• сопротивление контактов: не более 2,5 миллиома;
• ёмкость между контактами: не более 6 пикофарад;
• сопротивление изоляции: не менее 5000 мегаом при 500 вольтах.

Климатические и механические параметры

• диапазон рабочих температур со сменой температур: от минус 60 до плюс 180 градусов Цельсия;
• всеклиматическое исполнение;
• пониженное давление: до 133,32 паскаля;
• вибрация синусоидальная: 1–5000 герц при ускорении 490 метров на секунду в квадрате;
• акустический шум: 50 герц — 10 килогерц при уровне до 170 децибел;
• усилие расчленения: до 196,2 ньютона;
• удар многократный: ускорение 1000 метров на секунду в квадрате длительностью 1–3 миллисекунды;
• удар одиночный: ускорение 5000 метров на секунду в квадрате длительностью 0,1–2 миллисекунды.

Производство и область применения

Разъём выпускался заводом «Элекон» (Казань) примерно в период с 2015 по 2026 год; серия 2РМДТ от этого предприятия фиксируется в каталогах тех лет, в том числе в 2020–2021 годах с приёмкой отдела технического контроля. Изделия серии 2РМДТ традиционно используются в промышленной и специальной аппаратуре, где востребованы стойкость к вибрации, ударам, широкому диапазону температур и пониженному давлению.

Конкретные отрасли применения в доступных источниках не указаны, однако совокупность характеристик — 19 контактов, теплостойкость до плюс 100 градусов Цельсия, всеклиматическое исполнение, высокая стойкость к механическим нагрузкам — позволяет отнести разъём к классу изделий для ответственных соединений в кабельных системах. Формат монтажа под неэкранированный кабель с угловым патрубком делает его пригодным для стационарных и подвижных соединений внутри блоков, приборов и пультов. Год в карточке товара — 2026.
