Назначение соединителя 2РМДТ27КУН19ГВ1В «5»

2РМДТ27КУН19ГВ1В «5» — это электрический низкочастотный цилиндрический негерметичный соединитель тропикоустойчивого исполнения серии 2РМДТ. Изделие предназначено для надёжного соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Приемка «5» подтверждает, что изделие изготовлено и испытано в соответствии с требованиями, предъявляемыми к данной категории приёмки.

Категория товара — 2РМД, артикул — 2436. Производитель в предоставленных данных не указан.

Конструктивные особенности

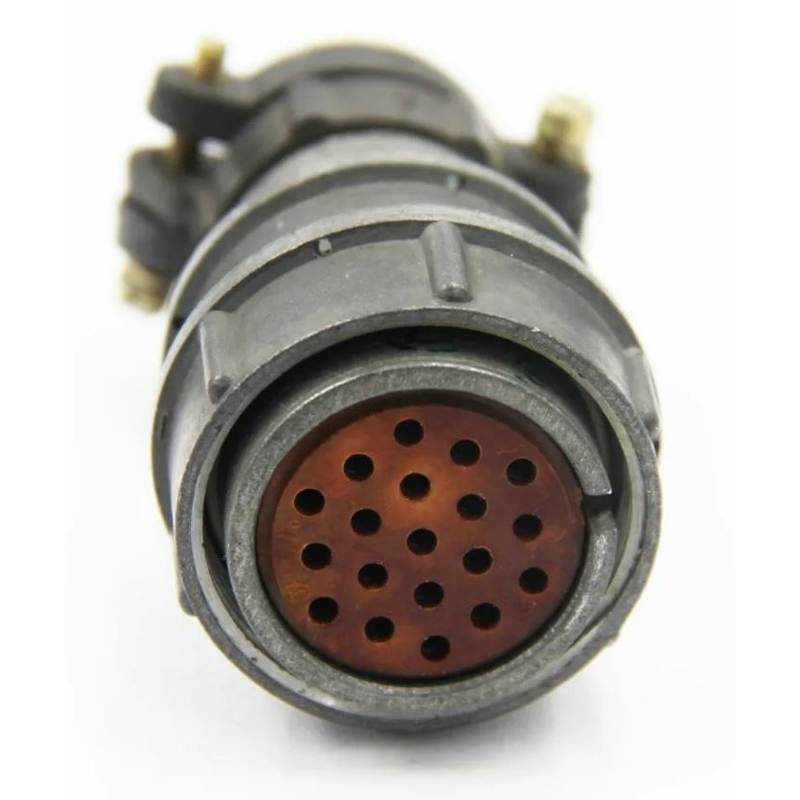

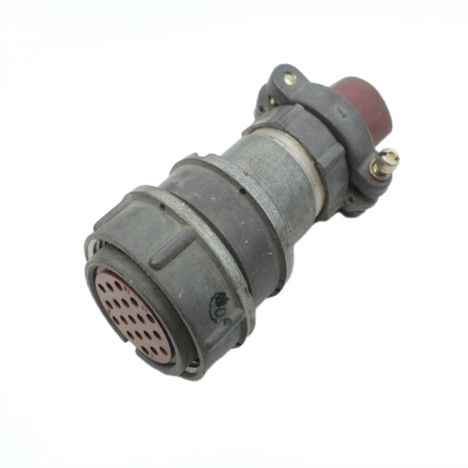

Соединитель представляет собой кабельную розетку с угловым патрубком, обозначенным в наименовании как КУ. Конструкция включает 19 контактов диаметром 1 миллиметр, резьбовое соединение частей разъёма и извлекаемые контакты, монтаж которых выполняется обжимкой. Покрытие контактов — серебро или золото. Климатическое исполнение В — всеклиматическое, что обеспечивает тропикоустойчивость изделия.

Основные электрические характеристики

• Максимальное рабочее напряжение — до 560 вольт.
• Ток на один контакт — до 7 ампер.
• Общая токовая нагрузка — до 110 ампер.
• Сопротивление контактов — не более 0,0025 ома.
• Сопротивление изоляции — не менее 5000 мегаом.
• Рабочая частота — до 3 мегагерц.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне климатических и механических воздействий. Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия, допускается кратковременная смена температуры до плюс 150 градусов Цельсия. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате, а также пониженное атмосферное давление до 133 паскалей.

Ресурс работы составляет 500 сочленений-расчленений, наработка — не менее 5000 часов. Такие параметры позволяют применять разъём в аппаратуре, подвергающейся интенсивным механическим нагрузкам и воздействию неблагоприятных внешних факторов.

Применение

2РМДТ27КУН19ГВ1В «5» используется как соединитель общего назначения в приборах для внутренних и внешних цепей с частотой до 3 мегагерц. Изделие подходит для радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное соединение длинных электрических цепей, устойчивость к вибрации, ударам, пониженному давлению и перепадам температуры.

Благодаря всеклиматическому исполнению и приёмке «5» соединитель применим в составе ответственных устройств, эксплуатируемых в сложных условиях, включая тропический климат. Точные сведения о комплектации, стране производства, гарантии и сертификатах в предоставленных данных отсутствуют.
