Назначение соединителя 2РМДТ27КУН19Г5В1В

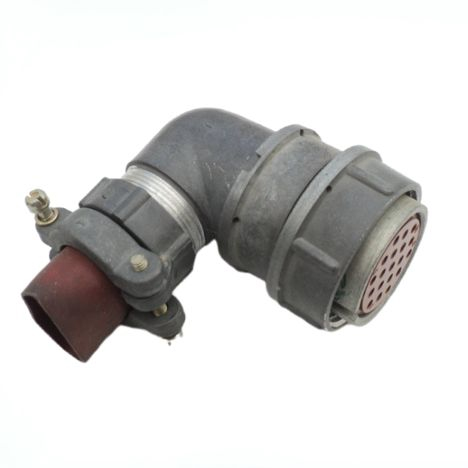

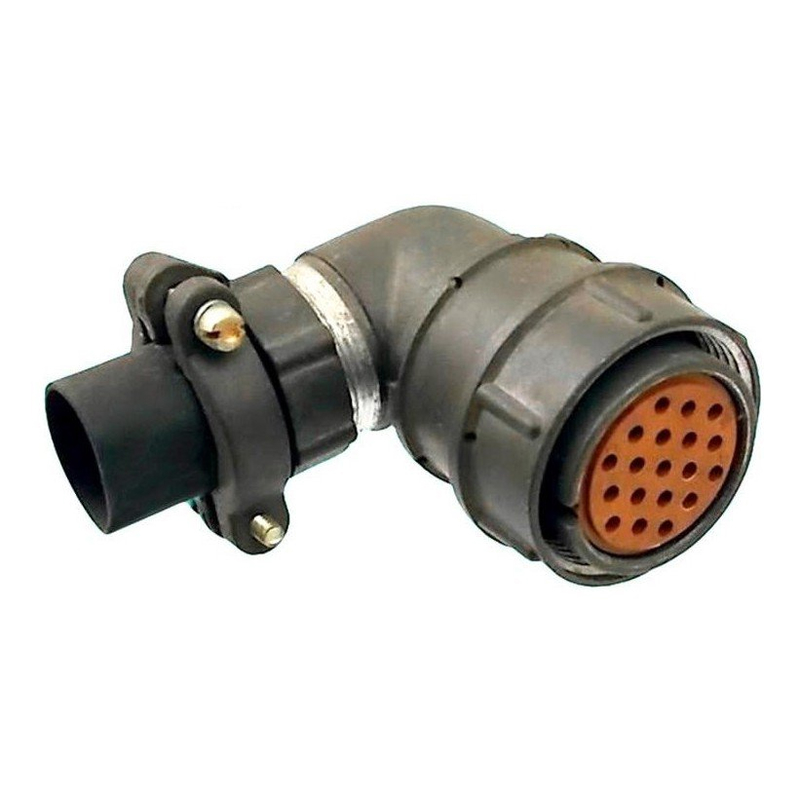

2РМДТ27КУН19Г5В1В — это кабельная розетка цилиндрического низкочастотного соединителя производства АО «Завод Элекон» из серии 2РМДТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется там, где требуется надёжное и разъёмное соединение кабельных линий с оборудованием, а также устойчивость к интенсивным механическим и климатическим воздействиям.

Климатическое исполнение В2.1 подтверждает пригодность изделия к эксплуатации в жёстких условиях, характерных для военной, авиационной и промышленной техники. Год выпуска, указанный в карточке товара, — 2017.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Условный размер корпуса — 27. Метод сочленения — резьбовой, что обеспечивает плотный и виброустойчивый контакт ответных частей.

• Число и диаметр контактов: 19 штук по 1,5 мм, набор Г5.
• Номинальное напряжение: до 560 В.
• Рабочий ток на контакт: 7 А.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Материал корпуса: алюминиевый сплав А-22.
• Тип кожуха: угловой, для неэкранированного кабеля.
• Масса: около 61 г.
• Габаритные размеры: 55 на 62 на 34 мм.
• Ресурс: 500 циклов сочленения.
• Срок хранения: 15 лет.

Условия эксплуатации и устойчивость к воздействиям

Соединитель рассчитан на работу в расширенном диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Относительная влажность воздуха может достигать 98 процентов при температуре плюс 25 градусов Цельсия. Работоспособность сохраняется при атмосферном давлении от 133,32 умноженного на 10 в минус двенадцатой степени Паскаля до 50,6 умноженного на 10 в пятой степени Паскаля.

Изделие устойчиво к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате, а также к многократным ударам с ускорением 1000 метров на секунду в квадрате и однократным ударам с ускорением 5000 метров на секунду в квадрате.

Область применения

Благодаря сочетанию резьбового сочленения, прочного алюминиевого корпуса и высокой стойкости к вибрациям, ударам и перепадам температур, розетка 2РМДТ27КУН19Г5В1В востребована в ответственных электрических соединениях военной, авиационной и промышленной техники. Она подходит для бортовых и наземных систем, где необходима стабильная передача сигнала и питания по цепям постоянного и переменного тока частотой до 3 МГц.

Артикул изделия — 50070, категория — 2РМД, производитель — Элекон. Угловой кожух под неэкранированный кабель упрощает монтаж в стеснённых условиях и позволяет прокладывать кабель под углом к оси соединителя.
