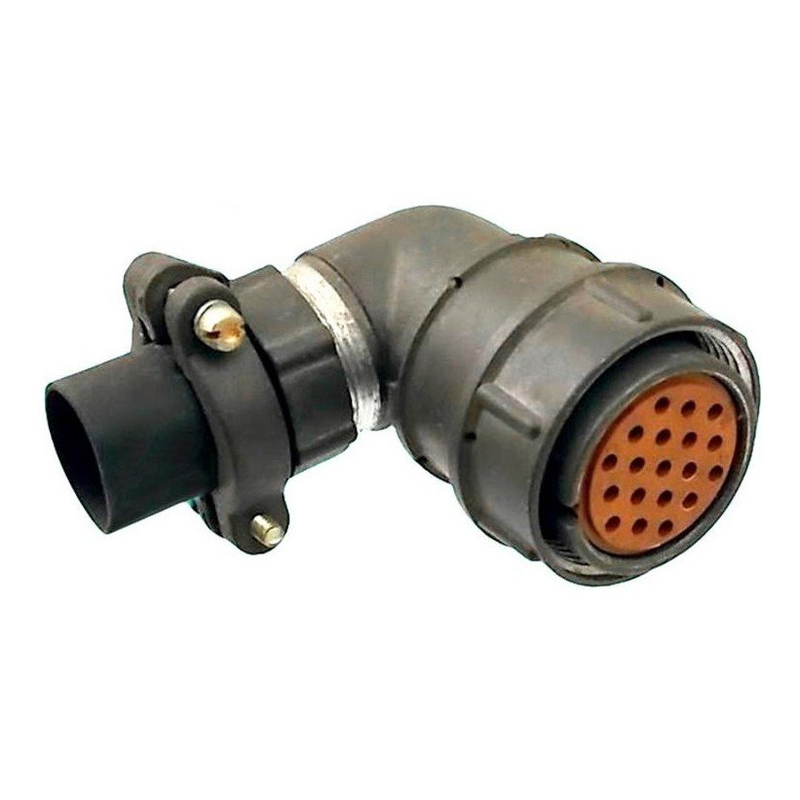

2РМДТ27КУН19Г5В1В — кабельная розетка из серии цилиндрических низкочастотных соединителей 2РМДТ. Изделие рассчитано на надежное многоконтактное соединение электрических цепей в аппаратуре, где важны прочная фиксация, устойчивость к внешним воздействиям и удобство внутреннего объемного монтажа.

2РМДТ27КУН19Г5В1В — кабельная розетка на 19 контактов для электрических соединений

Текст новости

В номенклатуре промышленных электрических соединителей представлена кабельная розетка 2РМДТ27КУН19Г5В1В. Модель относится к серии 2РМДТ — цилиндрическим низкочастотным разъемам, предназначенным для коммутации цепей постоянного и переменного тока в составе приборов, оборудования и кабельных систем.

Соединитель выполнен в корпусе условного размера 27 и оснащен 19 гнездовыми контактами. Контактный набор Г5 предусматривает контакты диаметром 1,5 мм, а исполнение КУН указывает на кабельную конструкцию с угловым патрубком и гайкой для неэкранированного кабеля. Такое решение помогает компактно организовать вывод кабеля в условиях ограниченного монтажного пространства.

Ключевые характеристики

• Тип изделия: розетка кабельная 2РМДТ27КУН19Г5В1В.

• Конструкция: цилиндрический низкочастотный негерметичный соединитель.

• Количество контактов: 19.

• Тип контактов: гнезда.

• Размер контактов: 1,5 мм.

• Способ сочленения: резьбовой.

• Корпус: алюминиевый сплав.

• Покрытие контактов: серебряное.

• Номинальное напряжение: до 560 В.

• Рабочий ток на один контакт: до 7 А.

• Рабочий температурный диапазон: от −60 до +100 °C.

• Ресурс сочленений и расчленений: до 500 циклов.

Особенности применения

Резьбовое соединение обеспечивает надежную механическую фиксацию сопрягаемых частей, а одношпоночная поляризация помогает исключить неверную ориентацию при подключении. Соединители семейства 2РМДТ используются для передачи питания и сигналов в электрических цепях, работающих на постоянном или переменном токе частотой до 3 МГц.

Модель 2РМДТ27КУН19Г5В1В подходит для применения в промышленной автоматике, измерительной технике, системах управления, энергетическом оборудовании, приборостроении и других технических комплексах. Негерметичное исполнение следует учитывать при проектировании: разъем целесообразно устанавливать в защищенных корпусах или в узлах, где отсутствует прямое воздействие влаги и агрессивной среды.
