Назначение соединителя

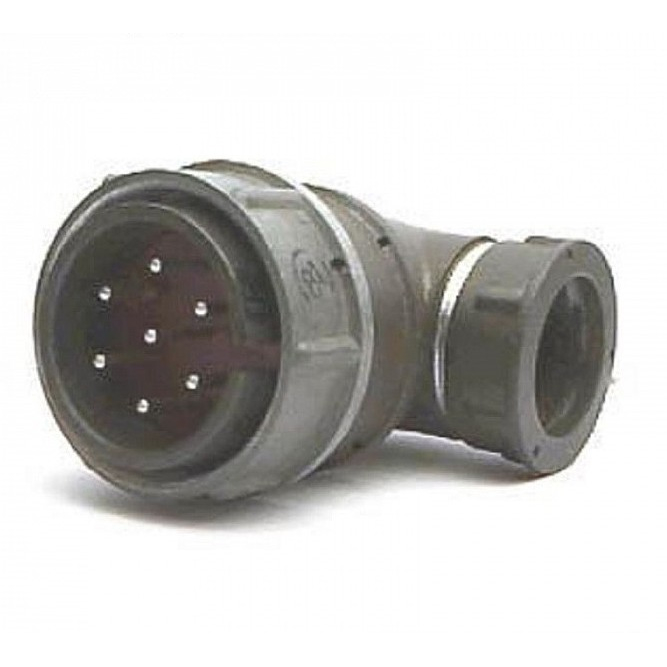

Соединитель 2РМДТ27КУЭ7ШВ1В — это цилиндрический электрический разъём ручного соединения из серии 2РМДТ, предназначенный для коммутации силовых и сигнальных цепей постоянного и переменного тока. Изделие применяется в промышленной, военной и транспортной аппаратуре, где требуется надёжное разъёмное соединение кабельных линий.

Разъём относится к всеклиматическому исполнению и рассчитан на эксплуатацию при температуре окружающей среды примерно от минус 60 °C до плюс 100 °C. Конструкция устойчива к вибрации и перепадам атмосферного давления, что позволяет использовать её в жёстких условиях работы.

Технические характеристики

• Номинальное рабочее напряжение — до 700 В постоянного или переменного тока.
• Максимальный ток на один контакт — около 12 А.
• Суммарная токовая нагрузка на весь разъём — до порядка 70 А; конкретное значение зависит от модификации и режима работы.
• Сопротивление контактов — не более примерно 2,5–5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Количество контактов — 7.
• Условный размер корпуса — 27.
• Тип соединителя — негерметичный, цилиндрический, с резьбовым сочленением.
• Монтаж — внутренний объёмный, чаще всего пайка.
• Покрытие контактного узла — золотое или серебряное.

Конструкция и расшифровка обозначения

Индекс КУЭ обычно указывает на кабельный разъём с определённым вариантом патрубка и расположением выводов. Сочетание В1В обозначает всеклиматическое исполнение и температурный класс изделия. Тип контактного узла предполагает золотое или серебряное покрытие контактов, что снижает переходное сопротивление и повышает коррозионную стойкость.

Разъём допускает ручное соединение и разъединение, а резьбовое сочленение обеспечивает механическую фиксацию и стабильный электрический контакт при воздействии вибрационных нагрузок.

Приёмка и применение

Изделие имеет приёмку «5», что подтверждает его соответствие повышенным требованиям, предъявляемым к элементам ответственного назначения.

Типовые области применения:

1. Силовые и сигнальные цепи промышленного оборудования.
2. Военная и специальная аппаратура.
3. Транспортные и подвижные электроустановки.
4. Системы, работающие в условиях вибрации и перепадов давления.

Для точного подбора исполнения — вилка или розетка, а также конкретного варианта обозначения, например 7Ш5В1В или 7Ш2В1В, — необходимо уточнить посадочный диаметр и тип патрубка, поскольку от этих параметров зависят присоединительные размеры и совместимость с ответной частью.
