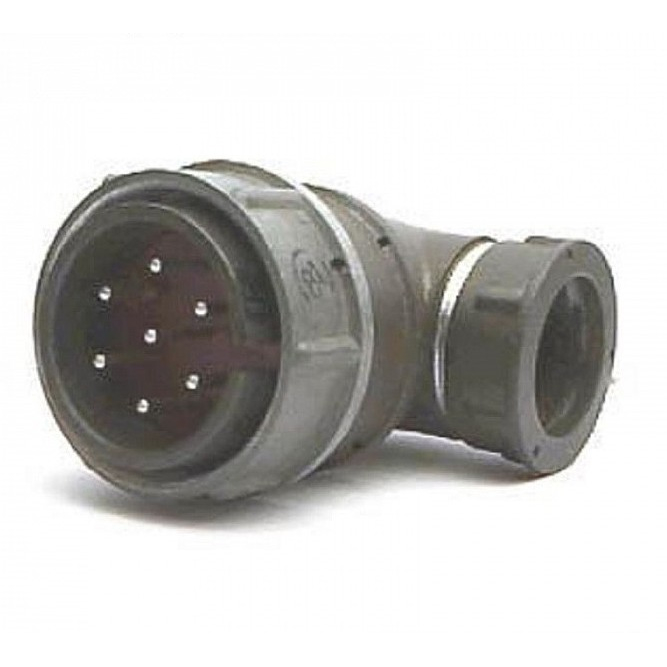

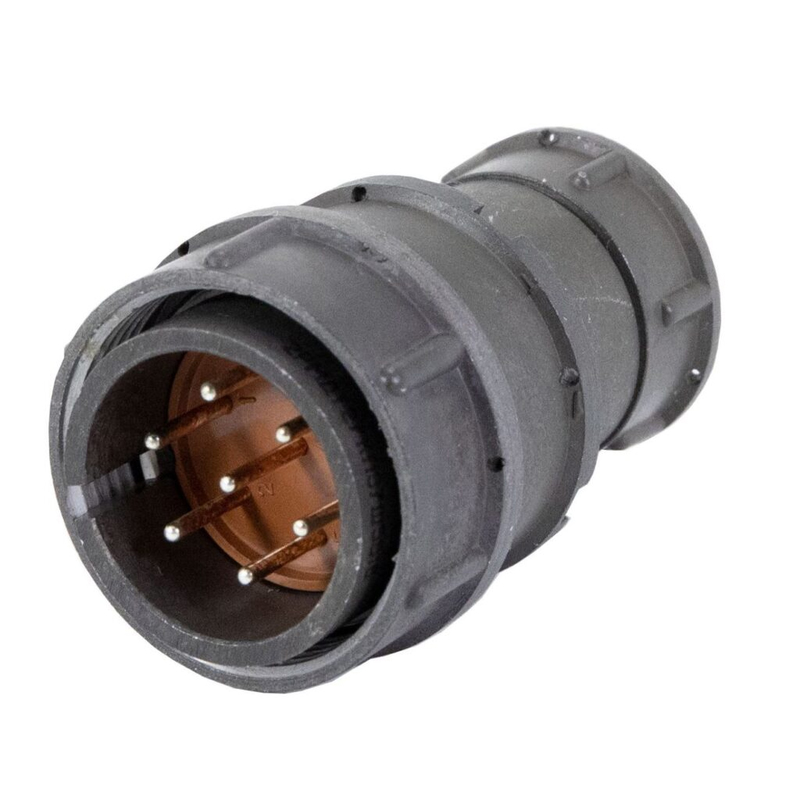

Назначение соединителя 2РМДТ27КУЭ7Ш5В1В

Соединитель 2РМДТ27КУЭ7Ш5В1В относится к серии цилиндрических низкочастотных тропикоустойчивых соединителей и предназначен для использования в радиоэлектронной аппаратуре как специального, так и общего назначения. Основная функция изделия — соединение и разъединение электрических цепей постоянного и переменного тока. Конструкция позволяет применять соединитель для монтажа с экранированными или неэкранированными кабелями, что делает его востребованным в составе кабельных сборок и жгутов радиоэлектронных устройств. Выпуск изделия относится к 1990 году, что подтверждает его принадлежность к проверенной временем элементной базе отечественного производства.

Подтверждённые особенности и технические характеристики

Ниже перечислены характеристики, заявленные для данной модели. Все значения приведены в соответствии с описанием изделия и не содержат домыслов.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Условный размер корпуса: 27.
• Вид корпуса: кабельный.
• Вид патрубка: угловой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 7.
• Часть соединителя: вилка.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 градусов Цельсия.
• Максимальное рабочее напряжение: до 700 вольт.
• Максимальная рабочая частота: до 3 мегагерц.
• Сопротивление изоляции: не менее 5000 мегаом.
• Сопротивление контактов: зависит от диаметра контакта.
• Способ монтажа: пайка.
• Монтаж: внутренний.

Отдельно стоит отметить всеклиматическое исполнение, которое подтверждено в данных о товаре. Это означает, что соединитель рассчитан на эксплуатацию в различных климатических зонах, включая условия с повышенной влажностью. Тропикоустойчивое исполнение дополнительно подчёркивает приспособленность изделия к работе в жарком и влажном климате. Серебряное покрытие контактов обеспечивает стабильность электрического соединения, а теплостойкость до 100 градусов Цельсия задаёт верхнюю границу температурного режима при работе.

Электрические параметры

Максимальное рабочее напряжение соединителя достигает 700 вольт, что позволяет применять его в цепях с относительно высоким напряжением в составе радиоэлектронной аппаратуры. Максимальная рабочая частота составляет до 3 мегагерц, поэтому изделие относится к низкочастотному классу и ориентировано на соответствующие цепи. Сопротивление изоляции нормируется на уровне не менее 5000 мегаом, что свидетельствует о высоких изоляционными свойствами конструкции. Сопротивление самих контактов не является фиксированной величиной и зависит от диаметра контакта, что важно учитывать при подборе под конкретную схему.

Применение и условия эксплуатации

Соединитель 2РМДТ27КУЭ7Ш5В1В применяется для соединения и разъединения электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Благодаря кабельному исполнению корпуса и угловому патрубку с гайкой для экранированного кабеля, изделие удобно для монтажа в стеснённых условиях, где требуется изменить направление подводимого кабеля. Внутренний монтаж и пайка в качестве способа присоединения определяют технологию установки: соединитель распаивается на проводники кабеля и закрепляется в составе аппаратуры.

Вилка с семью контактами подходит для организации многожильных линий связи и питания в приборах, где необходима разъёмная коммутация. Всеклиматическое и тропикоустойчивое исполнение расширяет область применения, допуская использование изделия в аппаратуре, работающей в различных климатических условиях. Совместимость как с экранированными, так и с неэкранированными кабелями даёт гибкость при проектировании кабельных соединений.

Гарантийные условия

Для соединителя установлен гарантийный срок хранения 15 лет. Гарантийная наработка составляет 1000 часов во всех режимах и 100000 часов в облегчённом режиме. Эти показатели характеризуют изделие как рассчитанное на длительное хранение и продолжительную эксплуатацию при соблюдении оговорённых режимов работы.

Краткое резюме

2РМДТ27КУЭ7Ш5В1В — негерметичная тропикоустойчивая вилка с семью контактами, кабельным корпусом условного размера 27 и угловым патрубком под экранированный кабель. Изделие рассчитано на напряжение до 700 вольт и частоту до 3 мегагерц, имеет серебряное покрытие контактов и сопротивление изоляции не менее 5000 мегаом. Монтаж выполняется пайкой внутри аппаратуры. Соединитель предназначен для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре специального и общего назначения и поставляется с гарантийным сроком хранения 15 лет.
