Назначение и область применения

2РМДТ27КУЭ7Ш5В1В — это низкочастотный цилиндрический соединитель (разъём) из унифицированной серии 2РМДТ, предназначенный для разъёмного соединения электрических цепей постоянного и переменного тока в устройствах радиоэлектроники и автоматики. Соединитель применяется для соединения и разъединения проводников питающих и сигнальных цепей в стационарной и подвижной аппаратуре, в том числе во всеклиматическом и тропикоустойчивом исполнении. Изделие рассчитано на работу на постоянном токе и переменном токе с частотой до 3 МГц.

Разъём востребован при построении кабельных соединений в радиоэлектронной аппаратуре, блочно-модульных конструкциях, измерительных комплексах и системах автоматики, где требуется надёжный электрический контакт, простая механическая фиксация сочленённого положения и удобство монтажа при эксплуатации.

Конструкция и типоразмер

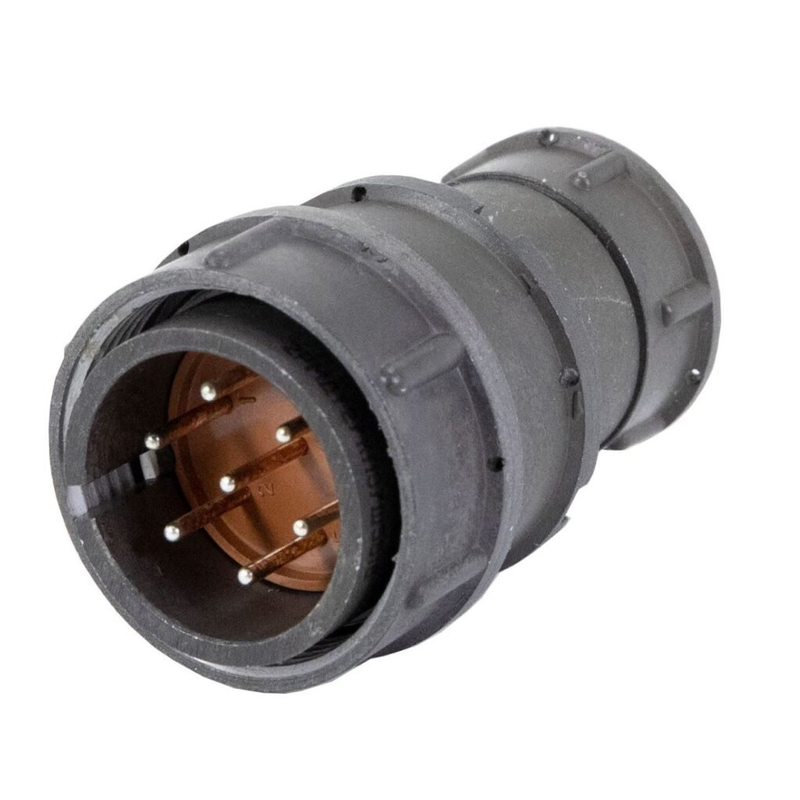

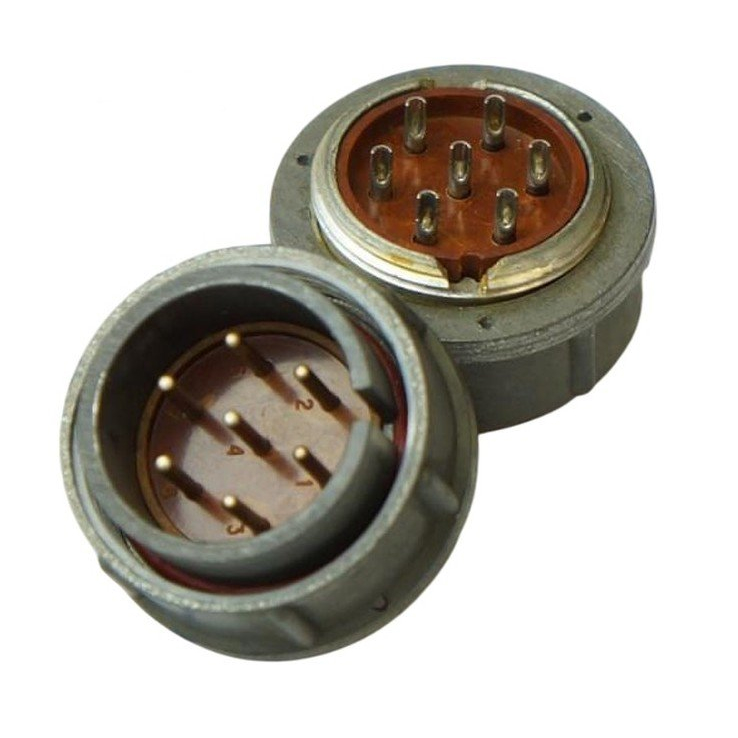

Соединитель 2РМДТ27КУЭ7Ш5В1В имеет следующие конструктивные признаки:

• Тип: цилиндрический низкочастотный тропикоустойчивый разъём с резьбовой фиксацией сочленённого положения.
• Диаметр корпуса: 27 мм (габарит 27).
• Количество контактов: 7.
• Климатическое исполнение: «В» — всеклиматическое, «1» — тропикоустойчивое по ГОСТ 15150-69.
• Буква «К» в маркировке указывает, что соединитель кабельный, корпус рассчитан под кабель.
• «У» — форма патрубка угловая.
• «Э» — гайка предназначена для экранированного кабеля.
• «Ш5» — тип присоединения проводников: объёмный монтаж, пайка.
• «В1» — всеклиматическое тропикоустойчивое климатическое исполнение.

Резьбовая фиксация обеспечивает надёжное удержание ответных частей в сочленённом состоянии, исключая самопроизвольное рассоединение при вибрациях и механических воздействиях.

Электрические параметры

Для соединителей типоразмера 2РМДТ-27 характерны следующие типовые электрические характеристики:

• Максимальное рабочее напряжение: до 700 В.
• Максимальный ток на одиночный контакт: порядка 12 А.
• Суммарный ток на весь соединитель: до 70 А.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
• Электрическая прочность изоляции: несколько киловольт (около 2300 В при рабочем напряжении 700 В).

Приведённые значения могут незначительно отличаться в разных справочных источниках, однако находятся в указанном диапазоне. Перед применением в ответственных цепях рекомендуется уточнять параметры по технической документации на конкретную партию.

Особенности эксплуатации

Соединитель негерметичный, но соответствует требованиям к тропикоустойчивому и всеклиматическому исполнению по воздействию температуры, влажности и вибраций. Материалы и покрытия корпуса и контактов подобраны для длительной работы в условиях повышенной влажности и перепадов температур, характерных для тропического климата.

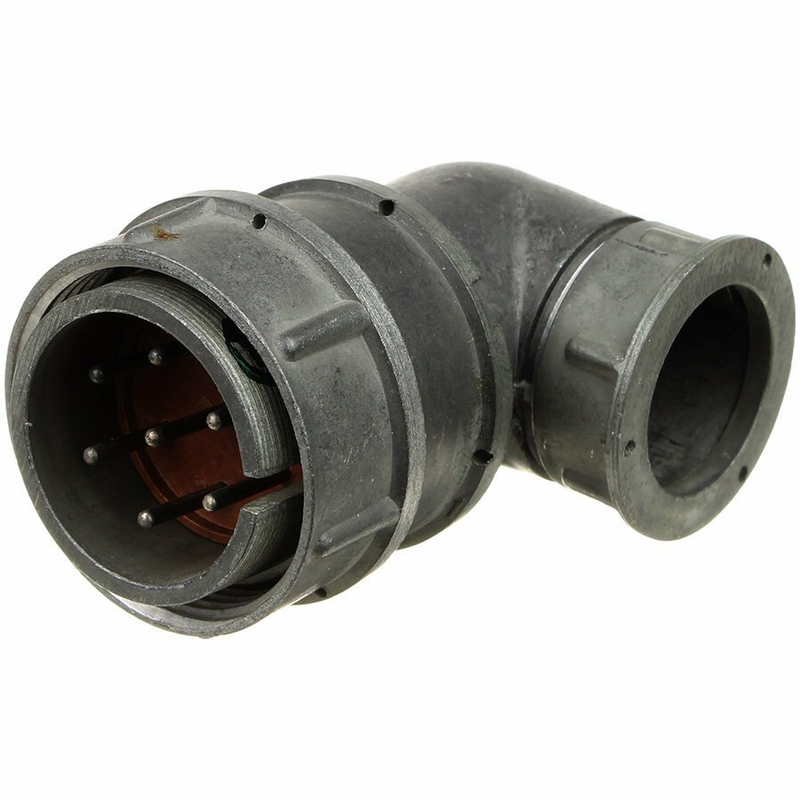

Угловая форма патрубка с гайкой под экранированный кабель упрощает прокладку кабельных трасс в стеснённых условиях, снижает механическую нагрузку на место вывода кабеля и позволяет аккуратно организовать подвод экранированных проводников. Пайка проводников по типу «Ш5» обеспечивает стабильное и ремонтопригодное соединение.

Артикул изделия: 80277. Категория: 2РМД. Данные о производителе в каталоге не указаны.
