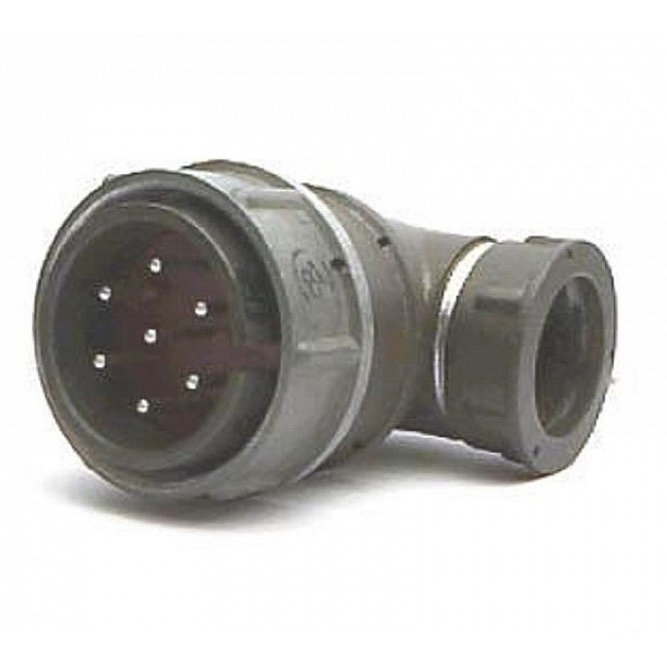

Общее описание разъёма 2РМДТ27КУЭ7ГВ1В «5»

2РМДТ27КУЭ7ГВ1В «5» — низкочастотный цилиндрический электрический разъём серии 2РМДТ, предназначенный для соединения и разъединения цепей постоянного и переменного тока в радиоэлектронной аппаратуре и другой технике, эксплуатируемой в тяжёлых условиях. Конструкция серии обеспечивает вибро- и ударостойкое соединение, устойчивость к воздействию повышенной влажности, пониженного давления и широкого диапазона температур.

Артикул позиции — 2462. Категория — 2РМД. Приёмка — «5». Изготовитель в данных о товаре не указан.

Назначение и область применения

Разъём предназначен для коммутации цепей постоянного и переменного тока частотой до нескольких мегагерц (для семейства 2РМДТ — до 3 МГц). Применяется в узлах и блоках аппаратуры общего и специального назначения, где требуются стойкие к вибрации и ударам электрические соединения.

Кабельное исполнение с угловым патрубком позволяет подводить кабель под углом к оси разъёма, что удобно при монтаже в стеснённых условиях и при прокладке жгутов вдоль корпуса блока. Исполнение для экранированного кабеля обеспечивает сохранение экранирующей оболочки кабеля вплоть до корпуса разъёма.

Расшифровка обозначения 2РМДТ27КУЭ7ГВ1В

Обозначение построено по единой для серии схеме, что позволяет однозначно определить исполнение разъёма по его маркировке.

• 2РМДТ — тип разъёма: цилиндрический, низкочастотный, тропикоустойчивый, с резьбовой фиксацией сочленённого положения.
• 27 — условный размер корпуса; посадочный диаметр около 27 мм.
• К — кабельный корпус, в отличие от блочного (приборного) исполнения.
• У — угловой патрубок для вывода кабеля.
• Э — исполнение для экранированного кабеля.
• 7 — число контактов: 7 контактов диаметром порядка 1 мм.
• Г — условный тип контактной группы и ключевания, определяющий взаимное расположение и форму контактов.
• В1В — комбинация признаков по гальваническому покрытию контактов, теплостойкости и климатическому исполнению; в частности, теплостойкость до 100 °C и всеклиматическое исполнение.

Электрические характеристики

Для типоразмера 27 с семью контактами серии 2РМДТ и близких исполнений указываются следующие типовые параметры:

• максимальное рабочее напряжение — до 560–700 В в зависимости от исполнения;
• максимальный ток на один контакт — до 12 А, суммарно по разъёму — до 50–70 А в зависимости от типономинала;
• сопротивление изоляции — не менее 1000–5000 МОм в нормальных климатических условиях;
• сопротивление контактов — порядка единиц миллиом, до 2,5 мОм.

Приведённые значения относятся к серии и типоразмеру в целом и служат ориентиром при подборе разъёма под конкретную электрическую нагрузку.

Механическая и климатическая стойкость

Серия 2РМДТ рассчитана на эксплуатацию в жёстких условиях. Диапазон рабочих температур составляет от минус 60 до плюс 100 °C. Минимальная наработка — не менее 1000–5000 часов в зависимости от источника и конкретного исполнения. Ресурс по сочленениям и расчленениям — около 500 циклов.

Разъём устойчив к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц, к многократным ударам с пиковым ускорением до 1000 метров на секунду в квадрате и к одиночным ударам с пиковым ускорением до 5000 метров на секунду в квадрате. Конструкция серии предусматривает работоспособность при пониженном давлении и при относительной влажности до 98 процентов при температуре плюс 40 °C.

Конструктивные особенности

Резьбовая фиксация обеспечивает надёжное удержание сочленённого положения при механических воздействиях. Кабельный корпус с угловым патрубком упрощает монтаж в аппаратуре с ограниченным свободным пространством. Исполнение для экранированного кабеля позволяет сохранить целостность экрана и снизить уровень помех. Тропикоустойчивое и всеклиматическое исполнение расширяет географию применения, включая районы с влажным и жарким климатом.

Применение и приёмка

Разъём применяется в блоках и узлах радиоэлектронной аппаратуры, в приборах и технике, где предъявляются повышенные требования к стойкости соединений к вибрации, ударам, влажности и перепадам температуры. Приёмка «5» соответствует категории приёмки, установленной для данной позиции, и подтверждает поставку изделия в предусмотренном для неё виде.

Перед монтажом следует убедиться в соответствии числа контактов, типа контактной группы и исполнения корпуса требованиям конкретного блока, а также в совместимости применяемого кабеля с исполнением под экранированный кабель и с угловым патрубком.
