2РМДТ27КУЭ7ГВ1В «5»

Цена:

2600 ₽

Технические характеристики

2РМДТ27КУЭ7ГВ1В

2РМДТ27КУЭ7Г5В1В (и близкий по обозначению 2РМДТ27КУЭ7ГВ1В) — это низкочастотный цилиндрический электрический разъём серии 2РМДТ, предназначенный для соединения и разъединения цепей постоянного и переменного тока (до нескольких мегагерц).

Назначение и область применения

Используется для работы в цепях постоянного и переменного тока частотой до примерно 3 МГц.
Применяется в аппаратуре связи, промышленной и военной электронике, измерительной технике, различной контрольно‑измерительной и бортовой аппаратуре.
Конструкция рассчитана на эксплуатацию в тяжёлых условиях: вибрации, многократные удары, пониженное давление, высокая влажность.

Расшифровка обозначения

«2РМДТ» — тип соединителя, цилиндрический, низкочастотный, тропикоустойчивый, с резьбовой фиксацией сочленённого положения.
«27» — условный размер корпуса, посадочный диаметр 27 мм.
«К» — кабельный корпус (а «Б» у серии означает блочный/приборный).
«У» — угловой патрубок (П — прямой, У — угловой).
«Э» — исполнение под экранированный кабель (вариант «Н» — под неэкранированный кабель).
«7» — количество контактов: 7 штырей/гнёзд.
«Г5» — код вставки и группы контактов (конкретная схема расположения).
«В1» — исполнение по теплостойкости: «1» — до примерно +100 °С, «В» — всеклиматическое исполнение.
Заключительная «В» в конце обозначения (…В1В) — признак всеклиматического исполнения для всей серии.

Конструкция

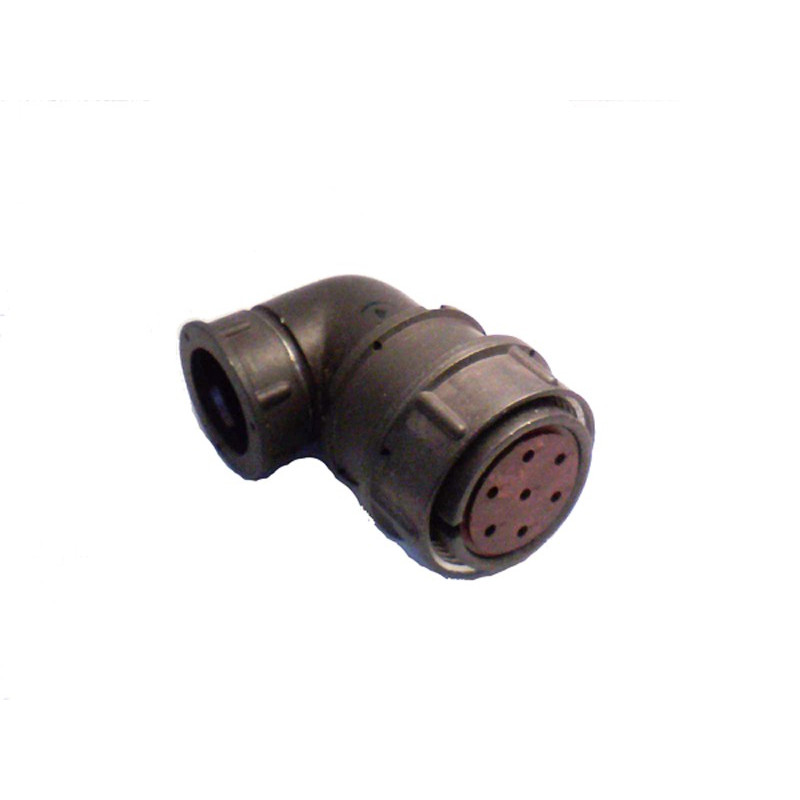

Разъём состоит из двух частей: вилки и розетки; рассматриваемый тип — кабельная розетка с угловым патрубком и кожухом под экранированный кабель.
Контакты серебряные, предназначены под пайку проводов.
Фиксация сочленённого положения — резьбовая, что обеспечивает надёжное соединение при вибрации и ударах.
Негерметичное исполнение, но с тропикоустойчивым материалом изолятора и корпуса.

Электрические характеристики

(Для серии 2РМДТ и конкретно 2РМДТ27КУЭ7Г5В1В значения такие или очень близкие.)

Максимальное рабочее напряжение — 560–700 В в зависимости от конкретной подсерии; для 27‑го габарита и 7 контактов чаще всего указывается 560 В.
Максимальный ток на одиночный контакт — до 12–50 А (7‑контактный вариант 27‑го габарита у ряда производителей имеет до 50 А на контакт и суммарный ток до 70 А на соединитель).
Сопротивление изоляции — не менее 1000–5000 МОм (в нормальных климатических условиях для серии 2РМДТ указывают 5000 МОм; для конкретного изделия на одном из сайтов приведено «не менее 1000 МОм»). +3
Электрическая прочность изоляции — до 2300 В (амплитудное испытательное напряжение при рабочем до 700 В).
Емкость между контактами — не более 6 пФ.

Механическая и климатическая стойкость

Диапазон рабочих температур окружающей среды: от примерно −60 до +100 °С.
Синусоидальная вибрация: частоты 50–10000 Гц, с ускорением до 1000 м/с².

Описание

Назначение и область применения

2РМДТ27КУЭ7ГВ1В «5» — низкочастотный цилиндрический электрический разъём серии 2РМДТ, предназначенный для соединения и разъединения цепей постоянного и переменного тока с частотой до нескольких мегагерц. Изделие относится к категории 2РМД и поставляется с приёмкой «5».

Разъём применяется в аппаратуре связи, промышленной и военной электронике, измерительной технике, контрольно-измерительных комплексах и бортовой аппаратуре. Конструкция рассчитана на эксплуатацию в тяжёлых условиях: повышенная вибрация, многократные ударные нагрузки, пониженное давление и высокая влажность.

Расшифровка обозначения

Маркировка изделия построена по отраслевой системе обозначений, где каждый символ указывает на конкретную конструктивную или эксплуатационную особенность.

2РМДТ — тип соединителя: цилиндрический, низкочастотный, тропикоустойчивый, с резьбовой фиксацией сочленённого положения.
27 — условный размер корпуса, посадочный диаметр 27 миллиметров.
К — кабельный корпус. Для сравнения, индекс «Б» в серии обозначает блочное или приборное исполнение.
У — угловой патрубок. Прямому исполнению соответствует индекс «П».
Э — исполнение под экранированный кабель. Варианту под неэкранированный кабель соответствует индекс «Н».
7 — количество контактов: семь штырей или гнёзд.
ГВ1 — код вставки и группы контактов, задающий конкретную схему расположения контактов и исполнение по теплостойкости.
В — всеклиматическое исполнение всей серии.

Указанные в описании варианты обозначений 2РМДТ27КУЭ7Г5В1В и 2РМДТ27КУЭ7ГВ1В являются близкими по конструкции и отличаются кодировкой вставки. Приёмка «5» подтверждает соответствие изделия установленным требованиям приёмки.

Конструкция и особенности

Разъём состоит из двух частей — вилки и розетки. Рассматриваемый тип представляет собой кабельную розетку с угловым патрубком и кожухом под экранированный кабель. Контакты выполнены серебряными и предназначены под пайку проводов.

Фиксация сочленённого положения резьбовая, что обеспечивает надёжное соединение при вибрации и ударах. Исполнение негерметичное, при этом материал изолятора и корпуса обладает тропикоустойчивыми свойствами.

Электрические характеристики

Приведённые ниже значения относятся к серии 2РМДТ и к рассматриваемому типоразмеру; для конкретного изделия они принимаются как типовые или близкие.

Максимальное рабочее напряжение — от 560 до 700 вольт в зависимости от подсерии; для 27-го габарита с семью контактами чаще всего указывается 560 вольт.
Максимальный ток на одиночный контакт — от 12 до 50 ампер. Семиконтактный вариант 27-го габарита у ряда производителей допускает до 50 ампер на контакт и суммарный ток до 70 ампер на соединитель.
Сопротивление изоляции — не менее 1000 до 5000 мегаом. В нормальных климатических условиях для серии 2РМДТ указывают 5000 мегаом, для конкретного изделия приводится значение не менее 1000 мегаом.
Электрическая прочность изоляции — испытательное амплитудное напряжение до 2300 вольт при рабочем напряжении до 700 вольт.

Совокупность перечисленных параметров делает 2РМДТ27КУЭ7ГВ1В «5» пригодным для ответственных цепей питания и сигнальных линий в аппаратуре, работающей в жёстких климатических и механических условиях.
