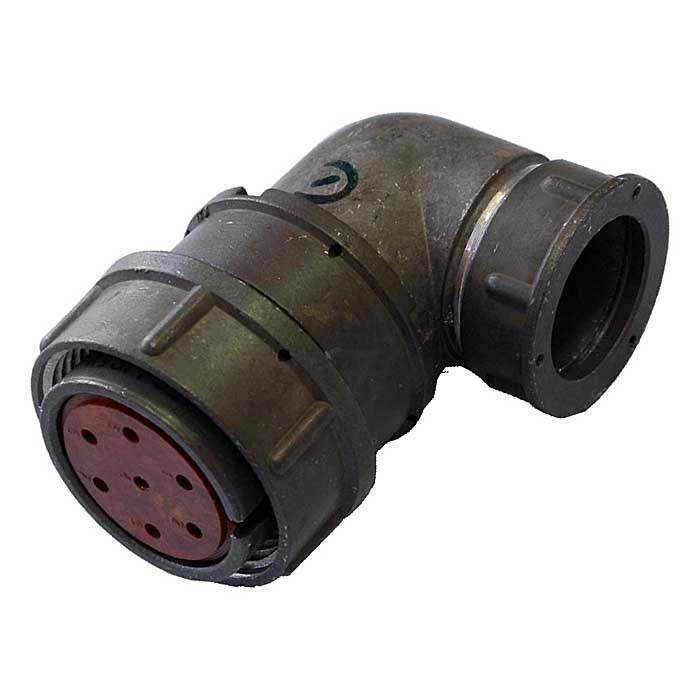

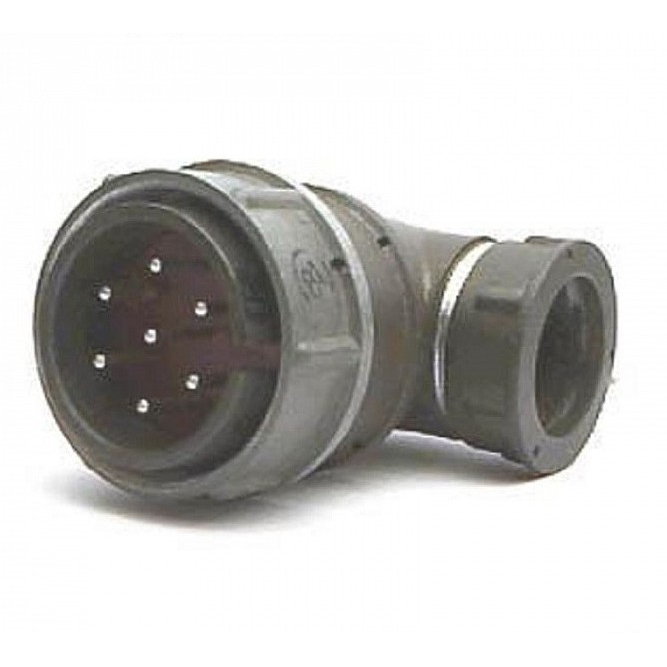

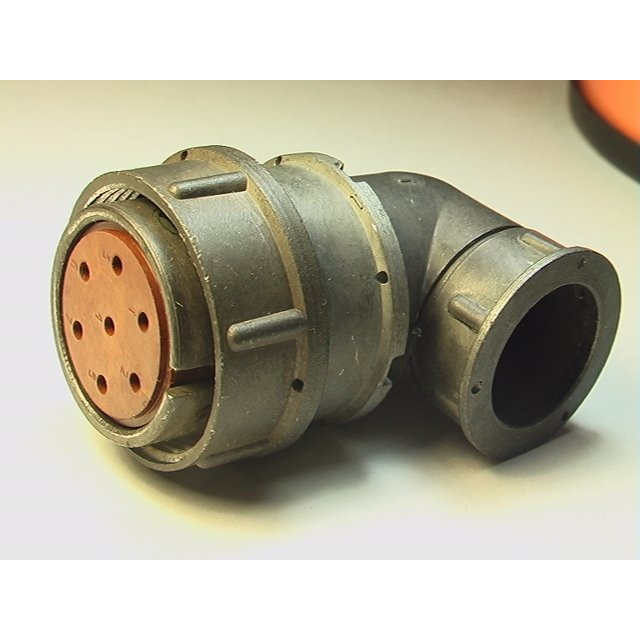

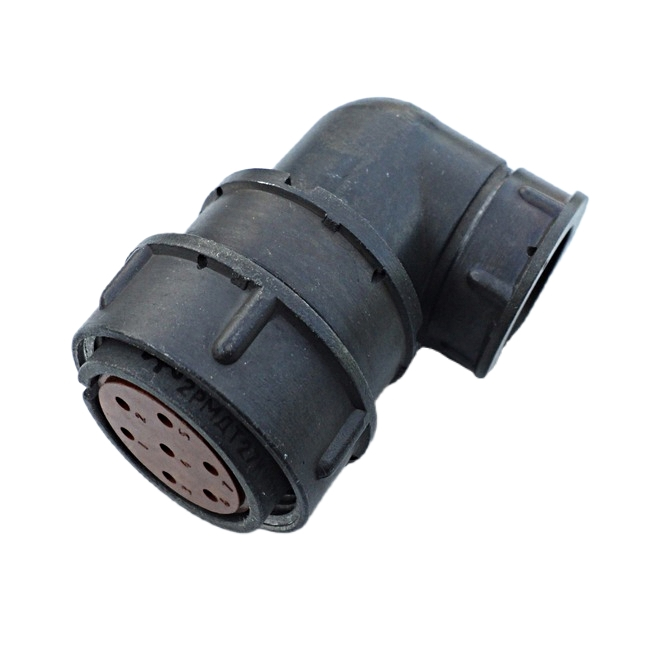

Назначение разъёма 2РМДТ27КУЭ7Г5В1В

Разъём 2РМДТ27КУЭ7Г5В1В производства «Элекон» относится к серии цилиндрических низкочастотных электрических соединителей. Основное назначение изделия — соединение и разъединение электрических цепей в радиоэлектронной аппаратуре. Соединитель применяется в цепях постоянного и переменного тока с частотой до примерно 3 МГц и рассчитан на эксплуатацию в условиях всеклиматического и тропико-устойчивого исполнения.

Чаще всего такой разъём используют во внутреннем объёмном монтаже приборных и кабельных линий, где требуется надёжное и многократно переключаемое соединение. Благодаря резьбовой фиксации он востребован в тех узлах, где важна устойчивость к вибрациям и механическим нагрузкам.

Конструкция и расшифровка обозначения

Соединитель выполнен в цилиндрическом металлическом корпусе с резьбовым соединением, которое обеспечивает фиксацию и устойчивость к вибрациям. Обозначение модели построено по стандартной для серии схеме, и каждая группа символов несёт конкретную информацию.

• «27» — типоразмер корпуса соединителя.
• «КУЭ» — модификация: кабельный, приборный, экранированный, с определённым типом контактов и монтажа.
• «7» — количество контактов разъёма.

Разъём относится к негерметичным, но экранированным соединителям. Конструкция предусматривает объёмный монтаж контактов пайкой. Контакты изготавливаются из медного сплава с покрытием — серебро или золото в зависимости от варианта исполнения, что обеспечивает хорошие электрические характеристики и стойкость к коррозии. Экранирование корпуса снижает влияние помех и позволяет применять изделие в цепях, чувствительных к наводкам.

Технические особенности и условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур, как правило, от примерно –60 °C до +100 °C. Это позволяет использовать его в сложных климатических условиях, включая тропический климат, что подтверждается всеклиматическим исполнением серии.

Механический ресурс сочленения составляет порядка нескольких сотен соединений-разъединений, что типично для серии 2РМДТ. Такой ресурс достаточен для приборов и кабельных линий, которые обслуживаются или переключаются периодически, а не в режиме непрерывной коммутации.

Применение

Благодаря сочетанию экранированного металлического корпуса, резьбовой фиксации и широкого температурного диапазона разъём 2РМДТ27КУЭ7Г5В1В применяется в следующих направлениях:

1. Внутренний объёмный монтаж радиоэлектронной аппаратуры.
2. Приборные линии, требующие надёжного разъёмного соединения.
3. Кабельные линии с частотой сигнала до примерно 3 МГц.
4. Цепи постоянного и переменного тока в аппаратуре всеклиматического и тропико-устойчивого исполнения.
5. Узлы, подверженные вибрациям, где важна механическая фиксация соединителя.

Изделие выпускается производителем «Элекон» и поставляется под артикулом 50076. Год, указанный в характеристиках товара, — 2017. Дополнительные сведения о комплектации, сертификатах и гарантии в предоставленных данных отсутствуют.
