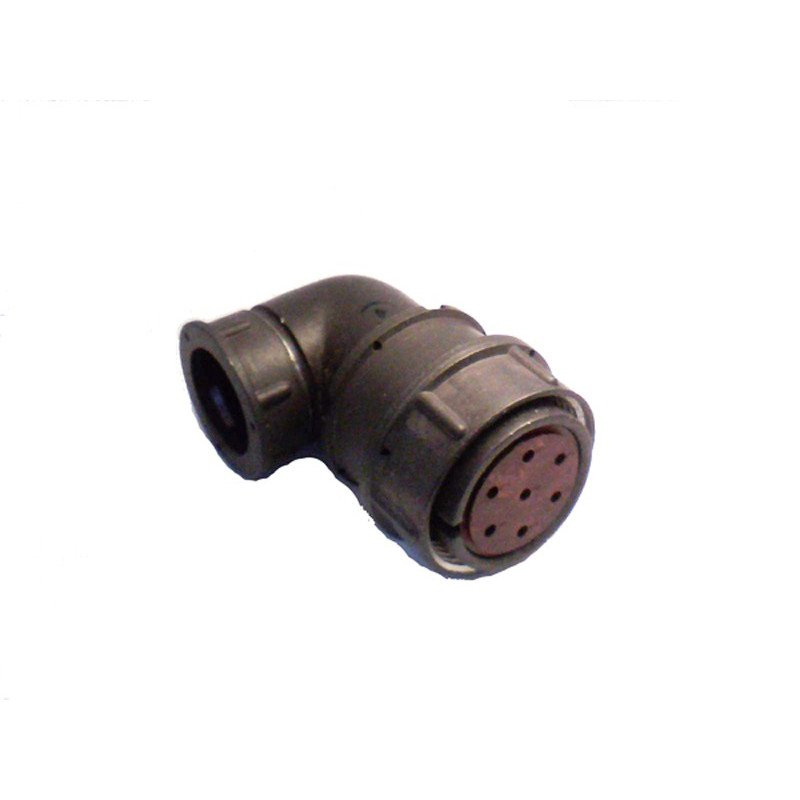

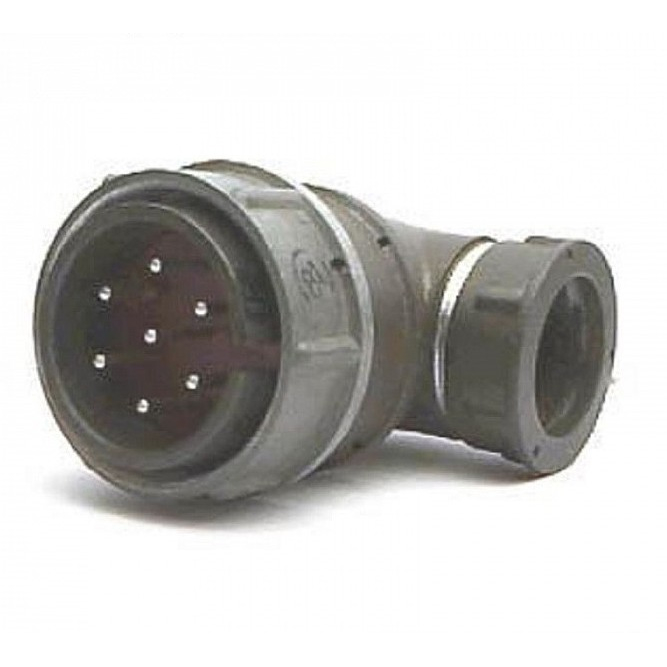

Соединитель 2РМДТ27КУЭ7Г5В1В: кабельная розетка для ответственных электрических соединений

2РМДТ27КУЭ7Г5В1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, предназначенный для внутреннего объёмного монтажа и формирования надёжных разъёмных соединений в цепях постоянного и переменного тока. Конструкция рассчитана на эксплуатацию в аппаратуре, где важны механическая прочность, защита кабельного ввода и стабильность контакта при вибрационных и климатических воздействиях.

Расшифровка маркировки

Обозначение 2РМДТ27КУЭ7Г5В1В содержит сведения о конструктивном исполнении разъёма:

Таким образом, 2РМДТ27КУЭ7Г5В1В представляет собой кабельную розетку с угловым вводом, узлом подключения экранированного кабеля и семью серебрёными цилиндрическими контактами.

Конструктивные особенности

Ключевая особенность модели — сочетание цилиндрического металлического корпуса с резьбовой фиксацией сочленённого положения. Такое решение помогает предотвратить случайное разъединение пары при вибрации, ударах или натяжении кабеля. Одношпоночная поляризация корпусов исключает неправильное взаимное положение вилки и розетки при подключении.

Угловой патрубок удобен в случаях, когда пространство за панелью или около оборудования ограничено, а прокладку кабеля необходимо выполнить вдоль корпуса либо с поворотом. Индекс «Э» указывает на исполнение, ориентированное на использование экранированного кабеля, что особенно актуально для снижения влияния электромагнитных помех в сигнальных и измерительных линиях.

Контакты имеют серебряное покрытие. Оно способствует сохранению низкого переходного сопротивления и устойчивой проводимости в разъёмном соединении при корректном монтаже и соблюдении условий эксплуатации. Для данной серии допускается не более трёх перепаек контактов, поэтому при ремонте или перемонтаже важно контролировать тепловое воздействие на контактную часть и изоляционную вставку.

Где применяется 2РМДТ27КУЭ7Г5В1В

Соединители 2РМДТ применяют в системах, требующих компактного, обслуживаемого и механически надёжного кабельного соединения. Модель может использоваться в составе:

• приборных и шкафных систем автоматики;

• промышленного измерительного оборудования;

• систем управления и телеметрии;

• испытательных стендов;

• транспортной, специальной и радиоэлектронной аппаратуры;

• оборудования с экранированными многожильными кабелями.

Серия рассчитана на работу в цепях постоянного и переменного тока, а также в цепях с частотой до 3 МГц. Это делает такие соединители подходящими не только для питания, но и для многих низкочастотных управляющих, контрольных и сигнальных цепей — при условии соответствия электрических параметров конкретной контактной схемы проектной документации.

На что обратить внимание при подборе

При замене или проектировании соединения недостаточно ориентироваться только на тип корпуса «27» и число контактов. Необходимо полностью сверять маркировку и документацию: исполнение корпуса, вид патрубка, наличие экранирования, тип части разъёма — вилка или розетка, сочетание контактов, покрытие и климатическое исполнение.

Для 2РМДТ27КУЭ7Г5В1В критичны следующие параметры совместимости:

• ответная часть должна соответствовать серии 2РМДТ, размеру корпуса 27 и выбранной контактной схеме 7Г5;

• подключаемая половина должна быть именно вилкой, рассчитанной на сопряжение с розеткой;

• требуется обеспечить корректное подключение экрана кабеля к предусмотренному конструкцией узлу;

• способ прокладки кабеля должен учитывать угловое направление патрубка;

• монтаж следует выполнять с соблюдением технологии пайки и требований к разделке кабеля.

Итог

2РМДТ27КУЭ7Г5В1В — специализированная кабельная розетка в корпусе условного размера 27 с угловым патрубком, экранированным кабельным вводом, семью серебрёными цилиндрическими контактами и резьбовой фиксацией. За счёт всеклиматического исполнения и конструктивной устойчивости соединитель подходит для применения в аппаратуре, где требуется стабильное многоконтактное подключение и защита линии от внешних воздействий.
