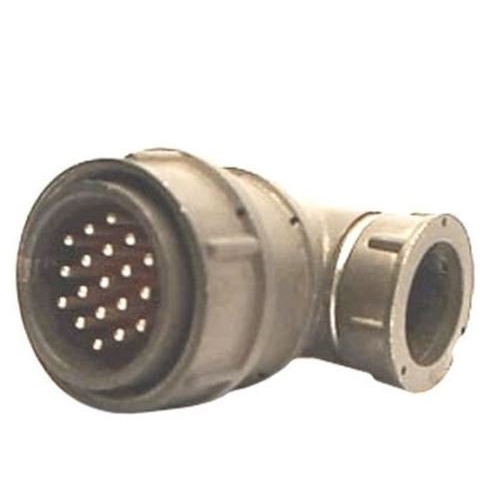

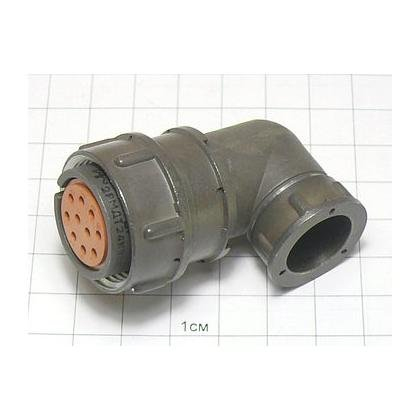

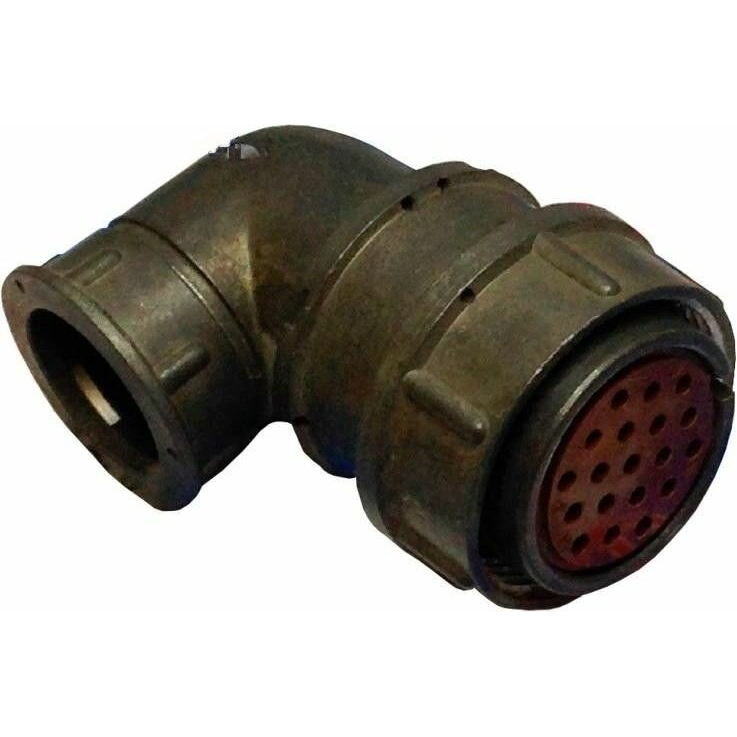

Назначение соединителя 2РМДТ27КУЭ19Ш5В1В

Цилиндрический низкочастотный малогабаритный соединитель 2РМДТ27КУЭ19Ш5В1В предназначен для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Устройство относится к серии 2РМДТ и применяется в приборных и кабельных системах, где требуется надёжное разъёмное соединение с резьбовой фиксацией и одношпоночной поляризацией. Конструкция допускает установку в блочном или кабельном исполнении с прямым патрубком для неэкранированного или экранированного кабеля, что расширяет возможности монтажа в радиоэлектронной аппаратуре, промышленном оборудовании и спецтехнике.

Технические особенности и подтверждённые параметры

Соединитель имеет посадочный диаметр 27 мм и оснащён 19 контактами диаметром 1,5 мм. Контактная группа покрыта серебром, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению. Изделие рассчитано на максимальное рабочее напряжение 560 В. Допустимая токовая нагрузка на один контакт составляет до 7 А, суммарная нагрузка на соединитель — до 110 А. Теплостойкость конструкции достигает 100 градусов Цельсия.

Рабочий интервал температур находится в пределах от минус 60 до плюс 100 градусов Цельсия. Исполнение — всеклиматическое, что подтверждает пригодность изделия к эксплуатации в различных климатических зонах, включая районы с холодным и умеренным климатом. Монтаж проводов осуществляется методом обжимки, что исключает необходимость пайки и сокращает время сборки кабельных узлов.

Эксплуатационные показатели

• Минимальное количество сочленений-расчленений — не менее 500 циклов.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — 25 лет.
• Частотный диапазон — до 3 МГц.
• Тип сочленения — резьбовое с одношпоночной поляризацией.

Конструктивное исполнение и применение

Корпус соединителя выполнен в виде блочной или кабельной розетки либо вилки с патрубком прямого типа. Обозначение КУЭ указывает на наличие прямого патрубка, рассчитанного на подключение экранированного или неэкранированного кабеля. Резьбовое сочленение обеспечивает плотную и виброустойчивую фиксацию ответных частей, а одношпоночная поляризация исключает неправильную ориентацию при стыковке.

Соединитель 2РМДТ27КУЭ19Ш5В1В используется в составе радиоэлектронных блоков, измерительных приборов, систем управления и промышленной автоматики. Благодаря серебряному покрытию контактов и герметичному корпусу устройство сохраняет работоспособность при повышенной влажности, перепадах температур и механических воздействиях. Кабельное исполнение с обжимным монтажом позволяет формировать жгутовые сборки непосредственно на объекте эксплуатации.

Поставки изделия осуществляются партиями. По данным складского учёта, в наличии зафиксировано 54 штуки выпуска 2007 года и 3 штуки выпуска 2013 года. Артикул товара — 80279. Категория соответствует серии 2РМД. Изделие сохраняет совместимость с ответными частями того же типоразмера и конфигурации контактов.
