Назначение и область применения

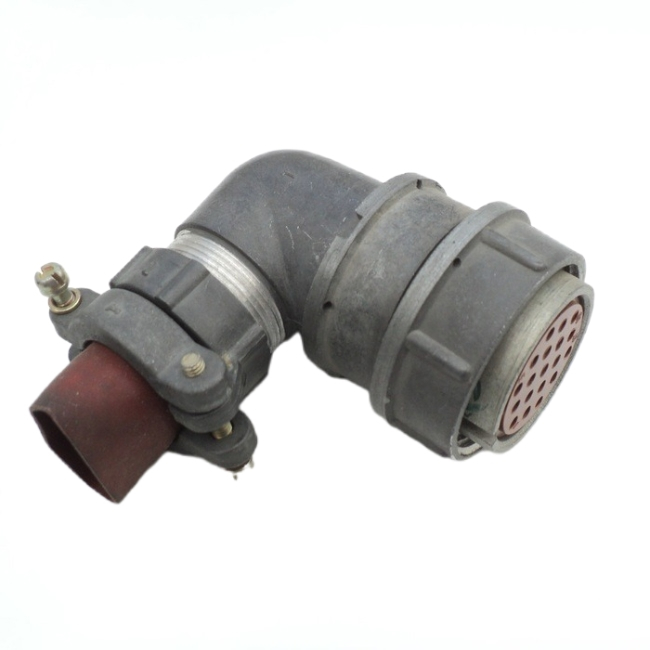

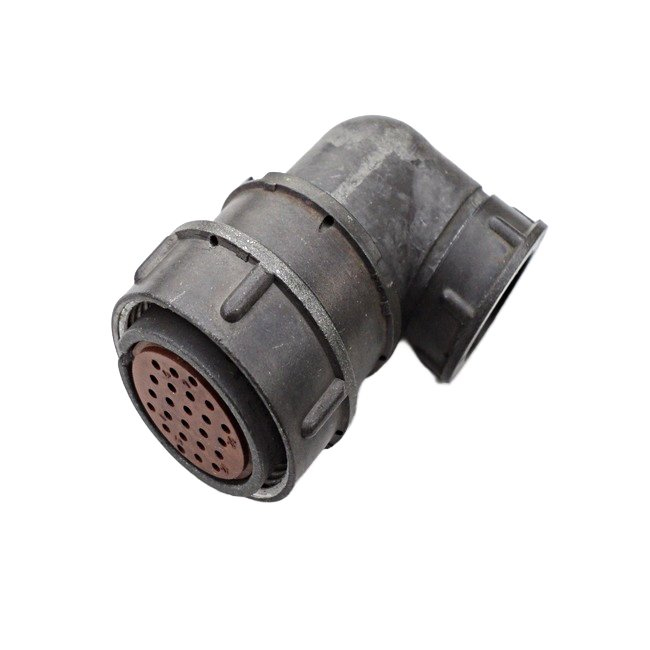

Соединитель 2РМДТ27КУЭ19ГВ1В «5» — низкочастотный цилиндрический электрический соединитель серии 2РМДТ с кабельным корпусом и угловым патрубком под экранированный кабель. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока низкой частоты (до нескольких мегагерц) в аппаратуре общего и специального назначения.

Разъём рассчитан на внутренний монтаж, в том числе в вибро- и ударонагруженной аппаратуре: станках, транспортных средствах, промышленной и военной электронике. Угловой патрубок позволяет отводить экранированный кабель под углом к оси соединителя, что упрощает компоновку жгутов в стеснённых условиях.

Расшифровка обозначения

Обозначение 2РМДТ27КУЭ19ГВ1В раскрывает конструктивные особенности изделия:

• 2РМДТ — серия цилиндрических низкочастотных соединителей с резьбовым соединением, негерметичных, для объёмного монтажа.
• 27 — условный размер корпуса, посадочный диаметр корпуса 27 мм.
• К — кабельное исполнение, корпус для монтажа на кабель.
• У — конструкция с угловым патрубком, кабель отводится под углом.
• Э — исполнение для экранированного кабеля, экран соединяется с корпусом разъёма.
• 19 — количество контактов, 19 токоведущих контактов.
• Г — условное обозначение схемы расположения и нумерации контактов.
• В1В — вариант исполнения по материалам и покрытию, категории качества и приёмке, в том числе по типу покрытия контактов и типу приёмки.

Электрические характеристики

Ниже приведены типичные параметры для соединителей серии 2РМД и 2РМДТ 27-го размера с 19 контактами.

• Максимальное рабочее напряжение: 560–700 В в зависимости от конкретного варианта исполнения.
• Допустимый ток на одиночный контакт для 19-контактных исполнений: порядка 7 А, суммарный по соединителю — до 110 А.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Ёмкость между контактами: не более 6 пФ.
• Электрическая прочность изоляции: при рабочем напряжении 560 В — около 1850 В амплитудного испытательного напряжения, при 700 В — около 2300 В.

Механическая и климатическая стойкость

Соединитель рассчитан на работу в тяжёлых условиях эксплуатации. Диапазон рабочих температур ориентировочно составляет от минус 60 до плюс 100 градусов Цельсия для серии 2РМД и 2РМДТ.

Вибропрочность обеспечивается при синусоидальной вибрации в диапазоне частот до 5000 Гц с ускорением примерно 490–1000 метров на секунду в квадрате. Устойчивость к механическим ударам многократного действия — пиковое ускорение до 1000 метров на секунду в квадрате с длительностью 1–3 мс; одиночный удар — до примерно 5000 метров на секунду в квадрате для серии 2РМДТ.

Приёмка и исполнение

Параметр Приемка: «5» указывает на приёмку по пятой категории. Совместно с хвостовым обозначением В1В это определяет вариант исполнения по материалам и покрытию контактов, категории качества и порядку приёмки. Точные данные о материале покрытия контактов и типе приёмки приведены в обозначении исполнения и подтверждаются сопроводительной документацией на конкретную партию.

Применение и монтаж

Соединитель применяется в составе кабельных сборок и жгутов для коммутации низкочастотных цепей. Кабельное исполнение корпуса с угловым патрубком и экранированием предназначено для монтажа на экранированный кабель: экран соединяется с корпусом разъёма, что снижает уровень помех и обеспечивает помехозащищённость линии связи. Резьбовое соединение частей разъёма обеспечивает механическую фиксацию и сохранение электрического контакта при вибрационных и ударных нагрузках.

Изделие подходит для внутреннего монтажа в аппаратуре, работающей в условиях повышенных механических нагрузок, включая станки, транспорт, промышленную и военную электронику. Артикул товара — 2455, категория — 2РМД. Производитель в предоставленных данных не указан, комплектация, гарантия и страна производства в них также не приведены.
