Назначение и конструктивное исполнение

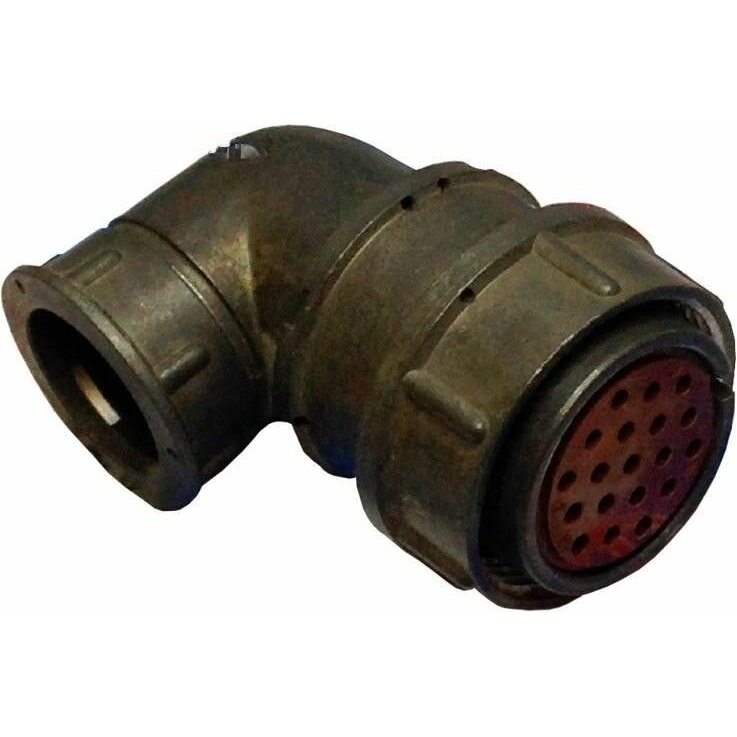

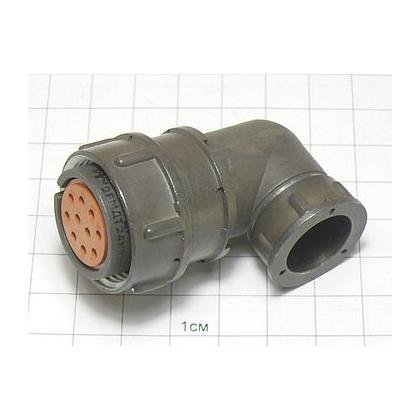

2РМДТ27КУЭ19Г5В1В представляет собой негерметичный цилиндрический соединитель серии 2РМДТ, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц. По функциональному назначению это кабельная розетка с угловым патрубком, рассчитанная на подключение экранированного кабеля. Изделие имеет условный размер корпуса 27 и содержит 19 контактов.

Конструкция предусматривает угловой кабельный ввод, что позволяет подводить кабель к месту сочленения под прямым углом относительно оси разъема. Такое решение особенно востребовано при монтаже аппаратуры с ограниченным внутренним пространством, где прямые вводы создают чрезмерные габариты или затрудняют трассировку жгутов. Негерметичное исполнение указывает на отсутствие специальных уплотнительных элементов, защищающих контактную группу от воздействия влаги и пыли, поэтому применение разъема предполагает эксплуатацию в закрытых помещениях или внутри корпусов оборудования.

Расшифровка обозначения и особенности маркировки

Обозначение 2РМДТ27КУЭ19Г5В1В содержит несколько смысловых блоков, каждый из которых описывает конкретный конструктивный признак изделия. Первая часть указывает на принадлежность к серии 2РМДТ, которая объединяет цилиндрические низкочастотные соединители общего назначения. Число 27 обозначает условный размер корпуса в миллиметрах, определяющий габарит присоединительной части и количество устанавливаемых контактов. Цифра 19 соответствует числу контактов в данной модификации.

Буквенная часть маркировки описывает тип корпуса, конструкцию патрубка и особенности подключения экранированного кабеля. Каждая буква в обозначении несет информацию о конкретном варианте исполнения, что позволяет однозначно идентифицировать изделие при подборе ответной части и оформлении заказа. Для точного определения совместимости с ответной вилкой необходимо учитывать все элементы маркировки в совокупности, включая кодировку материала покрытия контактов и вариант крепления кабеля.

Основные особенности изделия

• Негерметичное исполнение корпуса, рассчитанное на эксплуатацию внутри приборов и аппаратуры.
• Кабельная розетка с угловым патрубком для подключения экранированного кабеля.
• Условный размер корпуса 27 мм при 19 контактах.
• Применение в низкочастотных и радиотехнических цепях общего назначения.
• Возможность работы в цепях постоянного и переменного тока частотой до 3 МГц.

Технические параметры серии

Для соединителей серии 2РМДТ производителем заявлены следующие общие характеристики. Рабочее напряжение может достигать значений от 560 до 700 В в зависимости от конкретного исполнения. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает надежное разделение цепей при эксплуатации. Емкость между соседними контактами не превышает 6 пФ, что позволяет использовать изделие в высокочастотных трактах с умеренными требованиями к паразитным параметрам.

Электрическая прочность изоляции для данной серии заявлена в диапазоне от 1850 до 2300 В в зависимости от рабочего напряжения конкретного исполнения. Соединители рассчитаны на устойчивость к механическим ударам и сохраняют работоспособность в широком температурном диапазоне эксплуатации. Точные значения предельных температур, усилий расчленения и количества циклов сочленения следует уточнять по техническим условиям на конкретную партию, так как они могут различаться в зависимости от года выпуска и применяемых материалов.

Область применения и практический выбор

Соединители 2РМДТ27КУЭ19Г5В1В находят применение в промышленной аппаратуре, измерительных приборах, блоках управления и других устройствах, где требуется надежное многоконтактное соединение с экранированием кабеля. Угловой патрубок обеспечивает компактную разводку и снижает механическую нагрузку на кабель в местах с ограниченным пространством. Благодаря наличию 19 контактов изделие подходит для передачи как сигнальных, так и управляющих цепей средней плотности монтажа.

При выборе данной модели следует учитывать необходимость проверки схемы расположения контактов и совместимости с ответной вилкой по типу корпуса и маркировке. Разъем является типовым промышленным решением для построения разъемных соединений внутри аппаратуры, где не требуется герметизация контактной зоны. Для корректного применения рекомендуется сверять требования по напряжению, току на контакт и условиям эксплуатации с паспортными данными серии и конкретного исполнения.
