Назначение соединителя

Соединитель 2РМДТ27КУЭ19Г5В1В относится к категории 2РМД и представляет собой цилиндрический низкочастотный негерметичный электрический соединитель, предназначенный для коммутации электрических цепей в составе кабельных сборок и жгутов. Изделия серии 2РМД применяются для передачи сигналов и питания между блоками, приборами и пультами управления в условиях воздействия вибрации, повышенной влажности и широкого диапазона температур.

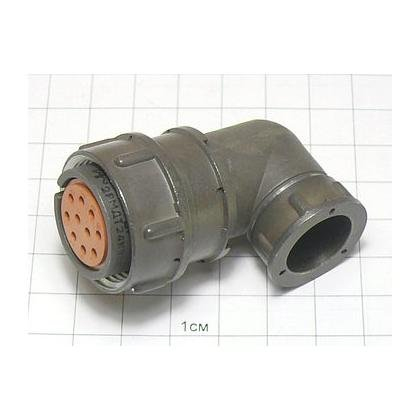

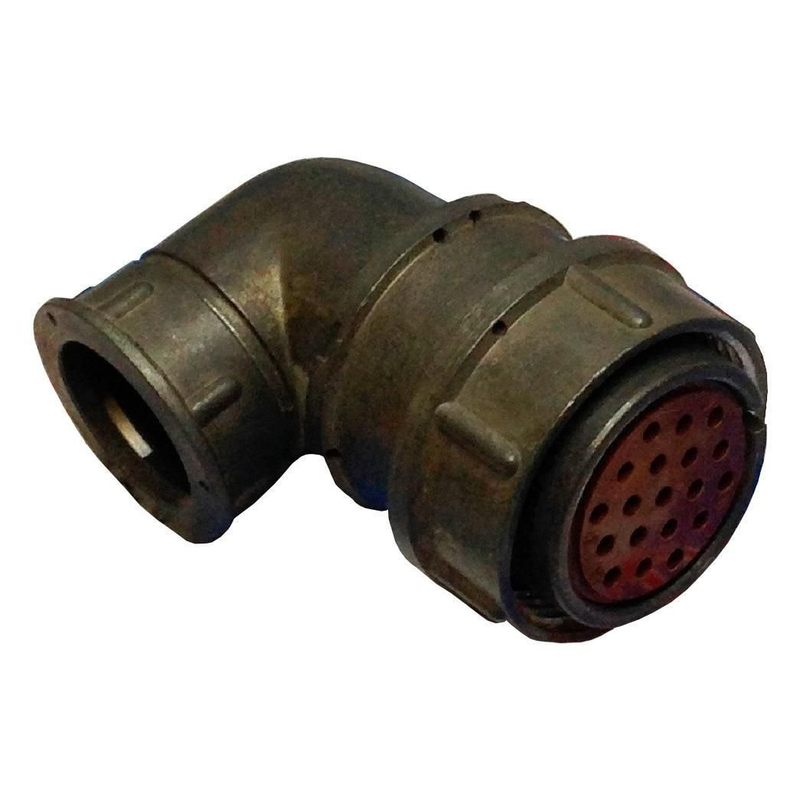

Модель выполнена в кабельном исполнении с угловым патрубком и гайкой патрубка под экранированный кабель, что обеспечивает механическую защиту и экранирование подключаемого кабеля. Сочетание углового патрубка и экранирующей гайки делает соединитель удобным для монтажа в стеснённых условиях, где требуется изгиб кабеля у разъёма.

Конструктивные и технические особенности

Обозначение модели построено по отраслевой системе маркировки, что позволяет определить основные параметры изделия без обращения к документации. Ниже приведена расшифровка позиций обозначения 2РМДТ27КУЭ19Г5В1В:

• 2РМДТ — тип соединителя: цилиндрический, низкочастотный, негерметичный;
• 27 — условный размер корпуса, 27 мм;
• К — вид корпуса, кабельный;
• У — тип патрубка, угловой;
• Э — гайка патрубка для экранированного кабеля;
• 19 — количество контактов;
• Г — часть соединителя, розетка;
• 5 — сочетание контактов, все контакты диаметром 1,5 мм;
• В — покрытие контактов, серебро;
• 1 — теплостойкость, до +100 °C;
• В — дополнительная маркировка, вероятно, модификация или спецификация.

Соединение частей выполняется резьбовым способом, что обеспечивает надёжную фиксацию и устойчивость к вибрационным нагрузкам. Для эксплуатации требуется ответная часть — вилка с аналогичной маркировкой и совместимым сочетанием контактов.

Ориентировочные электрические и эксплуатационные параметры

Приведённые значения получены на основе анализа аналогов серии 2РМД и структуры обозначения; точные характеристики требуют подтверждения по документации производителя.

• токовая нагрузка на одиночный контакт диаметром 1,5 мм — 7 А;
• суммарная токовая нагрузка на соединитель — 110 А;
• рабочее напряжение — 560 В;
• испытательное напряжение — до 1850 В;
• сопротивление контактов — не более 2,5 мОм;
• сопротивление изоляции — не менее 5000 МОм.

Рабочий температурный диапазон составляет от минус 60 °C до плюс 100 °C, что соответствует теплостойкости по позиции «1» в обозначении. Климатическое исполнение — УХЛ2.1, то есть для умеренного и холодного климата. Минимальная наработка — 5000 часов, сохраняемость — от 15 до 25 лет.

Механическая стойкость и применение

Усилие расчленения соединителя достигает 196,2 Н, что свидетельствует о плотном резьбовом сочленении и устойчивости к самопроизвольному разъединению. Вибрационная стойкость заявлена в диапазоне частот от 1 до 5000 Гц. Угловой патрубок с гайкой под экранированный кабель позволяет применять изделие в жгутах с ограниченным радиусом изгиба и при необходимости защиты от электромагнитных помех.

Основные области применения — промышленная автоматика, измерительная техника, системы управления, бортовые и наземные кабельные сети. Соединитель подходит для работы в условиях вибрации, перепадов температур и повышенной влажности при соблюдении требований климатического исполнения УХЛ2.1.

Сведения о годе выпуска 2004, стране производства, сертификатах, гарантии и комплектации поставки в предоставленных данных отсутствуют. Для точного подтверждения параметров модели 2РМДТ27КУЭ19Г5В1В рекомендуется запросить техническую документацию у поставщика или производителя. В качестве близкого аналога можно рассматривать 2РМД27КПЭ19Г5В1, однако следует учитывать отличие в типе патрубка (прямой вместо углового) и возможные модификации.
