Назначение соединителя 2РМДТ27КУЭ19Г5В1В

2РМДТ27КУЭ19Г5В1В — это цилиндрический низкочастотный соединитель (розетка), произведённый АО «завод Элекон» в Казани. Изделие относится к серии 2РМДТ и предназначено для электрического соединения цепей в составе радиоэлектронной аппаратуры. Соединитель применяется для коммутации сигнальных линий с内 внутренним объёмным монтажом методом пайки и односторонней поляризацией, что обеспечивает правильную ориентацию ответной части при сочленении.

Артикул товара — 2454. Категория — 2РМД. Производитель серии — АО «завод Элекон» (Казань), выпускающий разъёмы 2РМДТ, включая модели с маркировкой 2РМДТ27КУЭ19Г5В1В.

Конструктивные и эксплуатационные особенности

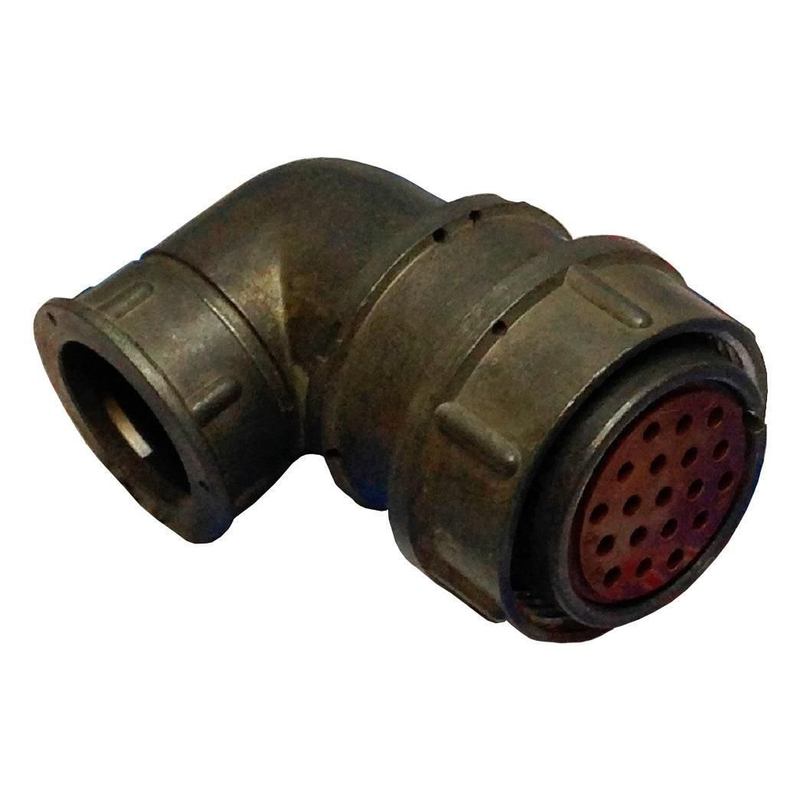

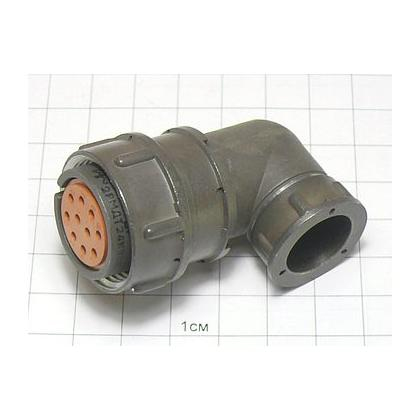

Розетка выполнена в угловом (КУ) приборном исполнении и рассчитана на всеклиматическое исполнение. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Корпус изготовлен из алюминиевого сплава с защитно-декоративным покрытием, например анодно-оксидным или химическим никелевым. Изолятор выполнен из ударопрочного термореактивного материала, а контакты — из медного сплава с покрытием (например, золотом или серебром).

Ключевые механические характеристики:

• количество сочленений-расчленений — не менее 500 циклов;
• виброустойчивость — синусоидальная вибрация в диапазоне от 1 до 3000 герц с ускорением до 200 метров на секунду в квадрате (20 g);
• ударопрочность — одиночные удары с пиковым ускорением до 5000 метров на секунду в квадрате (500 g) и многократные удары до 1000 метров на секунду в квадрате (100 g);
• атмосферное давление — работоспособность при давлении до 133 на 10 в минус шестой степени паскаля (10 в минус девятой степени миллиметра ртутного столба);
• относительная влажность — до 98 процентов при температуре плюс 35 градусов Цельсия;
• степень защиты — типовая IP54 по лицевой части сочленённого соединителя.

Электрические характеристики

Соединитель рассчитан на работу в низкочастотных цепях. Рабочее напряжение достигает 700 вольт (амплитудное значение) переменного тока и 560 вольт постоянного тока в нормальных климатических условиях. Рабочий ток для контактов, как правило, составляет до 2 ампер при 19 сигнальных контактах. Сопротивление контактов — не более 2,5 миллиома, сопротивление изоляции — не менее 5000 мегаом в нормальных климатических условиях. Рабочая частота — до 3 мегагерц, что соответствует низкочастотным применениям.

Области применения

Соединители серии 2РМДТ, к которой относится данная модификация, широко применяются в узлах радиоэлектронной аппаратуры специального и общего назначения:

1. Авиационная и космическая техника — в системах управления, навигации, связи и бортовом оборудовании, требующем высокой надёжности и устойчивости к экстремальным условиям: вибрации, ударам, перепадам температур и давления.
2. Военная техника — в наземной, морской и воздушной аппаратуре для систем связи, радиолокации, автоматизации и управления.
3. Промышленное оборудование — в контрольно-измерительных приборах, системах автоматики, робототехнике и оборудовании, работающем в жёстких промышленных условиях.
4. Судостроение и железнодорожный транспорт — в бортовой аппаратуре.

Информация конкретно о выпуске 2015–2026 годов в доступных источниках не указана. Год в карточке товара — 2026.
