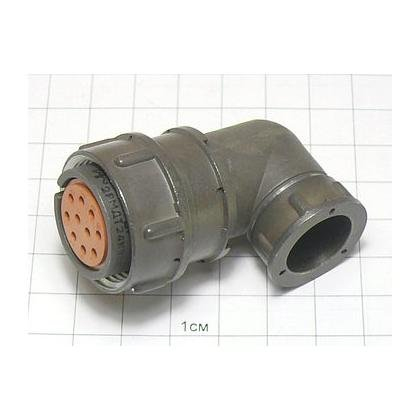

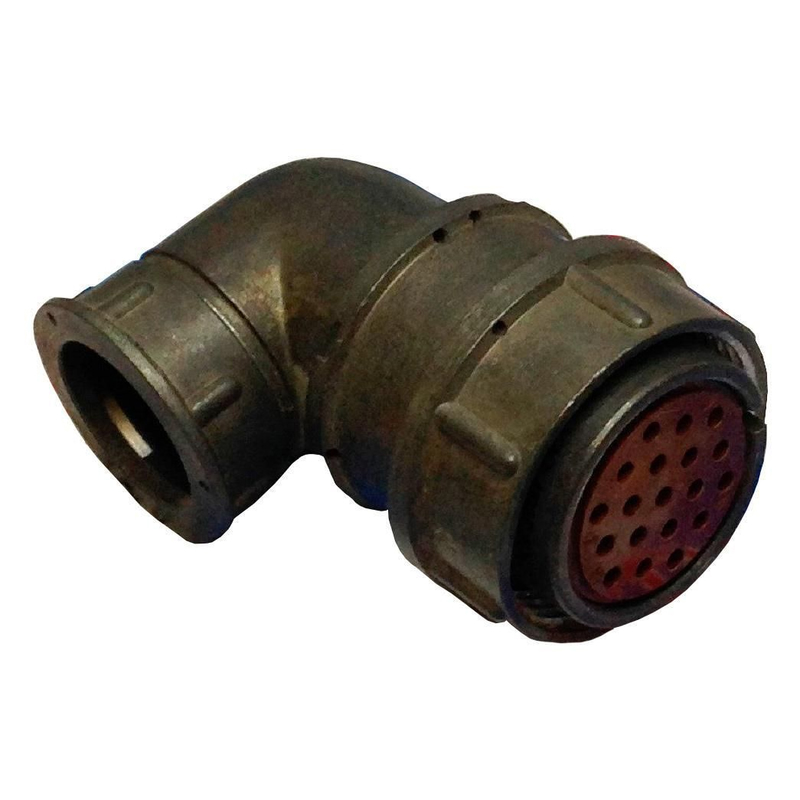

Назначение соединителя 2РМДТ27КУЭ19Г5В1

2РМДТ27КУЭ19Г5В1 — это кабельная розетка серии 2РМД, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Соединитель применяется для внутреннего объёмного монтажа, то есть для коммутации проводников внутри блоков, приборов и шкафов, где требуется надёжное разъёмное соединение кабеля с ответной частью.

Розетка относится к категории 2РМД и входит в состав одноимённой серии цилиндрических соединителей. Артикул товара — 2450. Производитель в предоставленных данных не указан.

Расшифровка обозначения 2РМДТ27КУЭ19Г5В1

Обозначение соединителя построено по стандартной схеме и содержит полную информацию о конструкции и исполнении изделия. Ниже приведена расшифровка всех позиций.

• 2РМД — тип соединителя;
• 27 — условный размер;
• К — кабельный тип корпуса;
• П — прямой тип патрубка;
• Э — гайка патрубка для экранированного кабеля;
• 19 — количество контактов;
• Г — розетка;
• 5 — обозначение сочетания контактов (все контакты диаметром 1,5 мм);
• В — серебряное покрытие контактов;
• 1 — теплостойкость +100 °С.

Таким образом, маркировка 2РМДТ27КУЭ19Г5В1 однозначно указывает на кабельную розетку с прямым патрубком под экранированный кабель, оснащённую 19 контактами диаметром 1,5 мм с серебряным покрытием и рассчитанную на теплостойкость до +100 °С.

Технические характеристики

Соединитель обладает следующими подтверждёнными электрическими и эксплуатационными параметрами.

• Максимальная токовая нагрузка на одиночный контакт — 7 А;
• Суммарная токовая нагрузка на соединитель — 110 А;
• Максимальное рабочее напряжение — 560 В или 700 В в зависимости от типономинала;
• Максимальное испытательное напряжение в нормальных климатических условиях — 1850 В;
• Сопротивление контактов — не более 2,5 мОм;
• Сопротивление изоляции — не менее 1000 МОм или 5000 МОм;
• Число сочленений-расчленений — 500;
• Минимальная наработка — 5000 ч;
• Минимальный срок сохраняемости — 15 лет или 25 лет;
• Сочленение розетки — резьбовое.

Условия эксплуатации

Розетка рассчитана на работу в жёстких климатических условиях и сохраняет работоспособность при следующих воздействиях.

• Температура окружающего воздуха: от минус 60 °С до +100 °С (рабочая) и от минус 60 °С до +70 °С (предельная);
• Относительная влажность при +25 °С — до 98 %;
• Пониженное атмосферное давление: рабочее давление 133,32·10-12 Па; предельное — 12 кПа;
• Повышенное атмосферное рабочее давление — 506 кПа;
• Синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц при амплитуде ускорения 490 м/с².

Применение

Благодаря сочетанию высокой токовой нагрузки на контакт, стойкости к вибрации и широкому температурному диапазону соединитель 2РМДТ27КУЭ19Г5В1 применяется для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц. Резьбовое сочленение обеспечивает механическую прочность и устойчивость к вибрационным нагрузкам, а исполнение патрубка с гайкой для экранированного кабеля позволяет использовать розетку в цепях, где требуется экранирование.

Серебряное покрытие контактов способствует стабильности переходного сопротивления, а теплостойкость до +100 °С допускает эксплуатацию изделия в нагревающихся узлах. Изделие предназначено для ответственного применения, где важны надёжность разъёмного соединения, длительный срок сохраняемости и устойчивость к воздействию влаги и пониженного атмосферного давления.
