Назначение разъёма 2РМДТ27КПН7ШВ1В

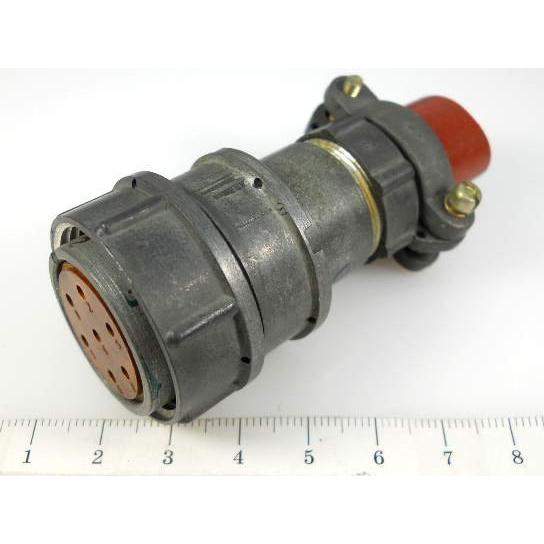

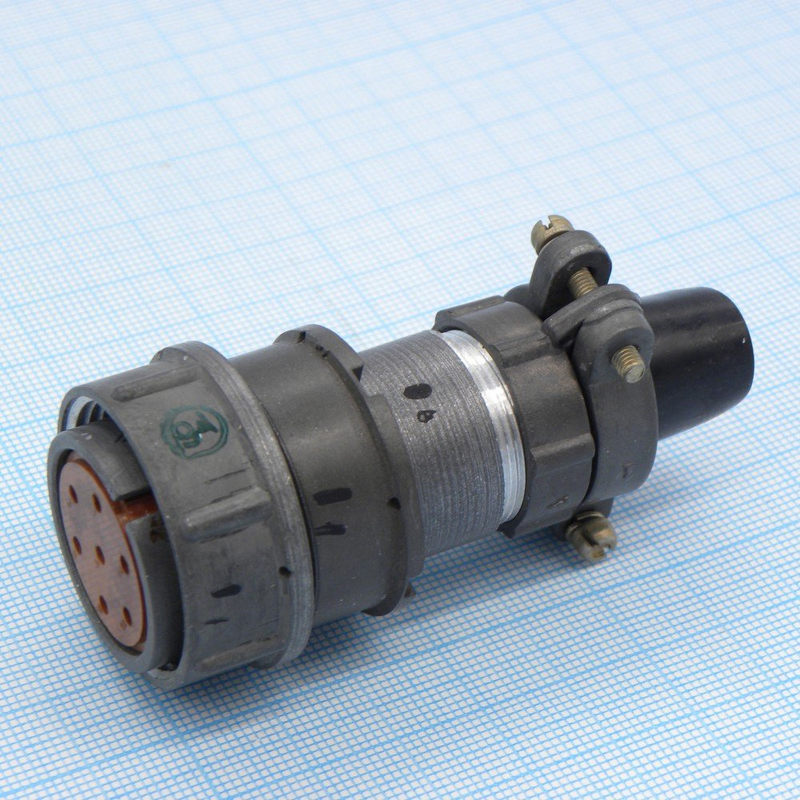

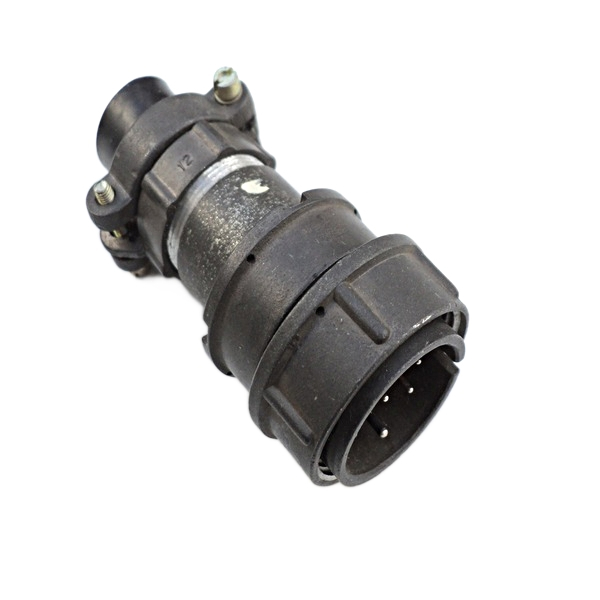

Разъём 2РМДТ27КПН7ШВ1В производства ОАО «Лтава» — это малогабаритный цилиндрический низкочастотный электрический соединитель военного и промышленного ряда серии 2РМДТ. Изделие предназначено для соединения низкочастотных цепей постоянного и переменного тока с частотой до единиц мегагерц и применяется в радиоэлектронной аппаратуре, промышленных и военных устройствах.

Разъём выполняет функцию электрического и механического сочленения кабельных цепей и монтажных плат, обеспечивая передачу сигнала и питания между блоками аппаратуры. Исполнение позволяет использовать его в качестве герметичного и всеклиматического соединителя в условиях климатических воздействий нормального и расширенного диапазонов, в том числе при перепадах давления и температурах до плюс 100 градусов Цельсия и ниже.

Расшифровка маркировки

Обозначение 2РМДТ27КПН7ШВ1В построено по типовой схеме серии 2РМДТ и несёт следующую информацию:

• 2РМДТ — серия низкочастотных цилиндрических разъёмов с резьбовым соединением.
• 27 — условный диаметр фланца или корпуса, размер 27.
• К — кабельная часть (вилка кабельная или розетка в зависимости от конкретного исполнения).
• П — поляризация корпусов одно-шпоночная, защищающая от неправильного подключения.
• Н — герметичное или всеклиматическое исполнение в зависимости от конкретных технических условий.
• 7 — количество контактов, равное семи.
• Ш — тип контакта; обозначение указывает на штыревую сторону.
• В — серебряное покрытие контактов.
• 1В — группа исполнения по температуре и климату, всеклиматическое, до плюс 100 градусов Цельсия.

Цифра «5» в наименовании соответствует приёмке «5» — подтверждённой характеристике поставки данного изделия.

Подтверждённые особенности

Контакты с серебряным покрытием обеспечивают низкое переходное сопротивление и хорошую стабильность параметров при многократных соединениях и разъединениях. Серебро снижает переходное сопротивление и повышает коррозионную стойкость контактной группы.

Климатическое исполнение «В» позволяет эксплуатировать разъём в широком диапазоне температур и внешних воздействий, в том числе в промышленных и военных системах. Одно-шпоночная поляризация корпусов исключает неправильное сочленение ответных частей, что особенно важно при монтаже многоконтактных цепей.

Резьбовое соединение серии 2РМДТ обеспечивает надёжную механическую фиксацию сочленённой пары и устойчивость к вибрационным и ударным нагрузкам, характерным для промышленного и военного применения. Малогабаритное цилиндрическое исполнение экономит место при компоновке блоков и жгутов.

Применение

Разъём применяется для коммутации низкочастотных цепей в радиоэлектронной аппаратуре, промышленных и военных устройствах. Он подходит для работы как в цепях постоянного, так и в цепях переменного тока; предельные частоты использования составляют до нескольких мегагерц, в типичных разъёмах серии 2РМДТ — до приблизительно 3 мегагерц.

Изделие востребовано при монтаже кабельных цепей и плат, при построении межблочных соединений, а также в составе аппаратуры, эксплуатируемой в условиях климатических воздействий расширенного диапазона и перепадов давления. Исполнение с приёмкой «5» подтверждает соответствие изделия требованиям, предъявляемым к ответственным применениям.

Краткие характеристики

• Серия: 2РМДТ, низкочастотные цилиндрические разъёмы с резьбовым соединением.
• Производитель: ОАО «Лтава».
• Количество контактов: 7.
• Тип контакта: штыревая сторона.
• Покрытие контактов: серебряное.
• Поляризация: одно-шпоночная.
• Климатическое исполнение: всеклиматическое, до плюс 100 градусов Цельсия.
• Приёмка: «5».
• Артикул: 2397.
• Категория: 2РМД.
