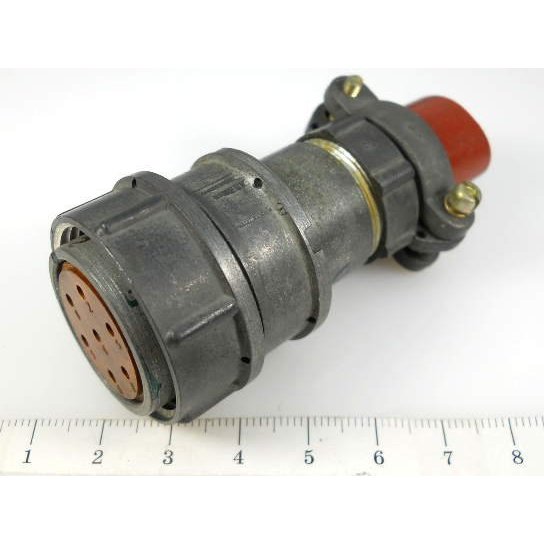

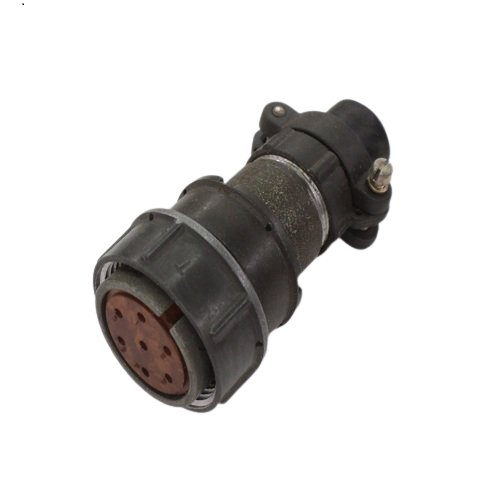

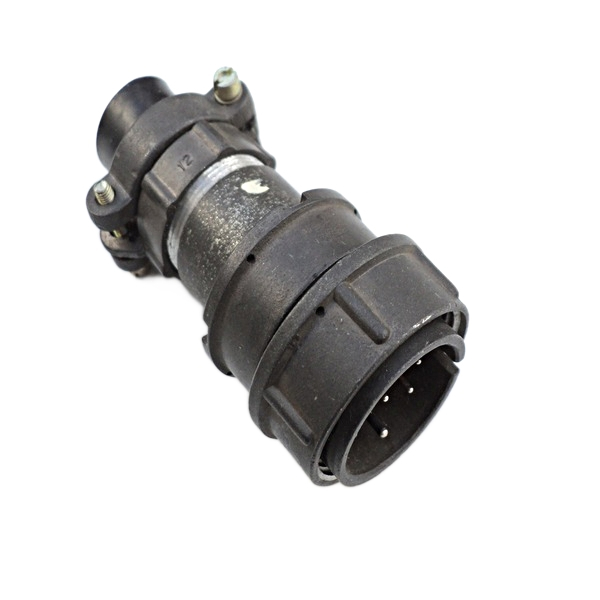

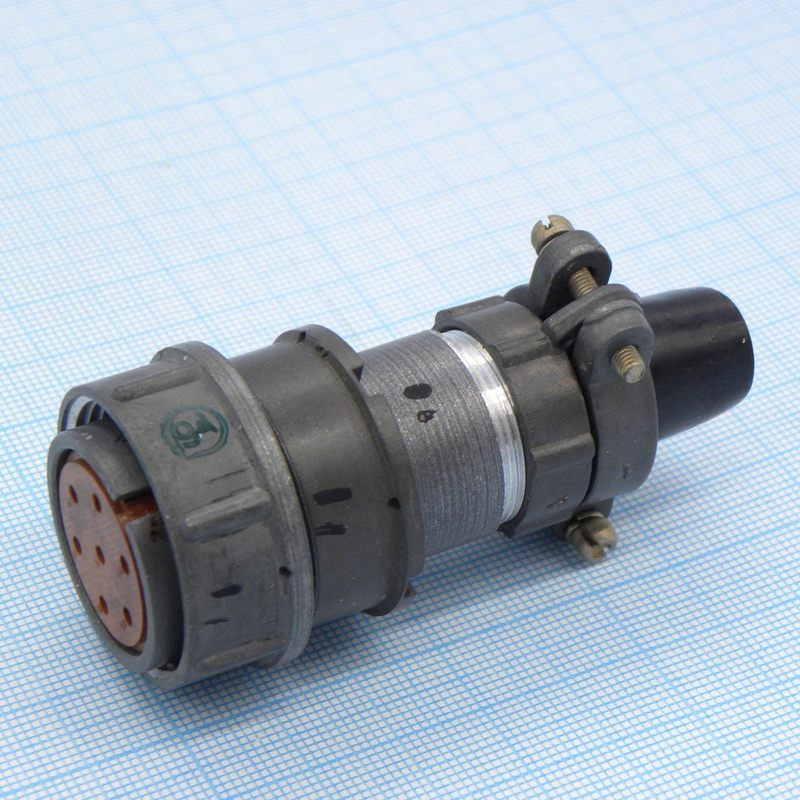

Назначение разъёма 2РМДТ27КПН7ШВ1В

2РМДТ27КПН7ШВ1В «5» — это цилиндрический герметичный разъём производства АО «Завод Элекон», предназначенный для соединения электрических цепей в различных системах. Изделие относится к серии 2РМДТ, которая применяется для работы с постоянным и переменным током частотой до 3 МГц. Разъём обеспечивает надёжную коммутацию в составе электрооборудования, где требуется герметичность и устойчивость к воздействию внешней среды.

Модель выпускается в приборном корпусе с прямым патрубком и представляет собой розетку, рассчитанную на внутренний монтаж. Такое исполнение позволяет устанавливать соединитель непосредственно в корпус прибора или блока, обеспечивая аккуратный и защищённый ввод кабельной части.

Подтверждённые технические особенности

Конструкция разъёма включает 7 контактов диаметром 1,5 мм, что отражено в обозначении «Ш5В1В». Контакты имеют серебряное покрытие, которое обеспечивает стабильное электрическое сопротивление и долговечность соединения. Всеклиматическое исполнение позволяет эксплуатировать изделие в широком диапазоне условий.

Основные характеристики соединителя:

• количество контактов — 7;
• диаметр контактов — 1,5 мм;
• покрытие контактов — серебро;
• вид приемки — «5» по ГОСТ, что гарантирует соответствие техническим условиям;
• тип корпуса — приборный, с прямым патрубком;
• монтаж — внутренний;
• исполнение — всеклиматическое, герметичное.

Разъём выдерживает температуру до +100 °C. Соединители серии 2РМДТ рассчитаны на токи до 7 А на контакт и напряжение до 560 В. Рабочий диапазон температур составляет от –60 °C до +100 °C при влажности до 98 %. Это позволяет применять изделие в различных климатических зонах без потери работоспособности.

Применение и совместимость

Разъёмы серии 2РМДТ востребованы в электрических цепях промышленного и специального назначения, где необходима герметичная коммутация при токах до 7 А на контакт и напряжении до 560 В. Благодаря всеклиматическому исполнению они подходят для работы в условиях повышенной влажности и перепадов температур.

Важно учитывать, что серия 2РМДТ не взаимосочленяема с 2РМТ из-за различий в схемах расположения контактов. При подборе ответных частей и аналогов следует опираться на точное обозначение модели 2РМДТ27КПН7ШВ1В и вид приемки «5».

Приемка «5» по ГОСТ подтверждает, что изделие прошло соответствующую систему контроля и отвечает требованиям технических условий. Совокупность характеристик делает разъём подходящим решением для ответственных систем, где важны герметичность, стабильность контакта и устойчивость к внешним воздействиям.
