Назначение соединителя 2РМДТ27КПН7ШВ1В «5»

2РМДТ27КПН7ШВ1В «5» — это цилиндрический низкочастотный электрический соединитель серии 2РМДТ, предназначенный для соединения и разъединения электрических цепей в составе кабельных сборок и приборов. Изделие относится к классу тропикоустойчивых и имеет всеклиматическое исполнение, что позволяет применять его в различных климатических зонах, включая условия повышенной влажности и тропический климат.

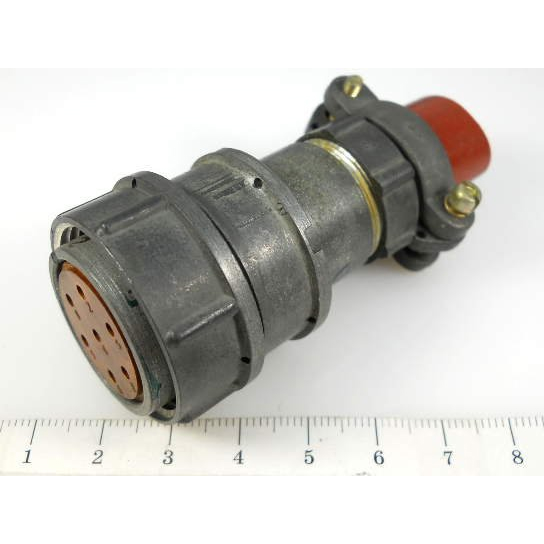

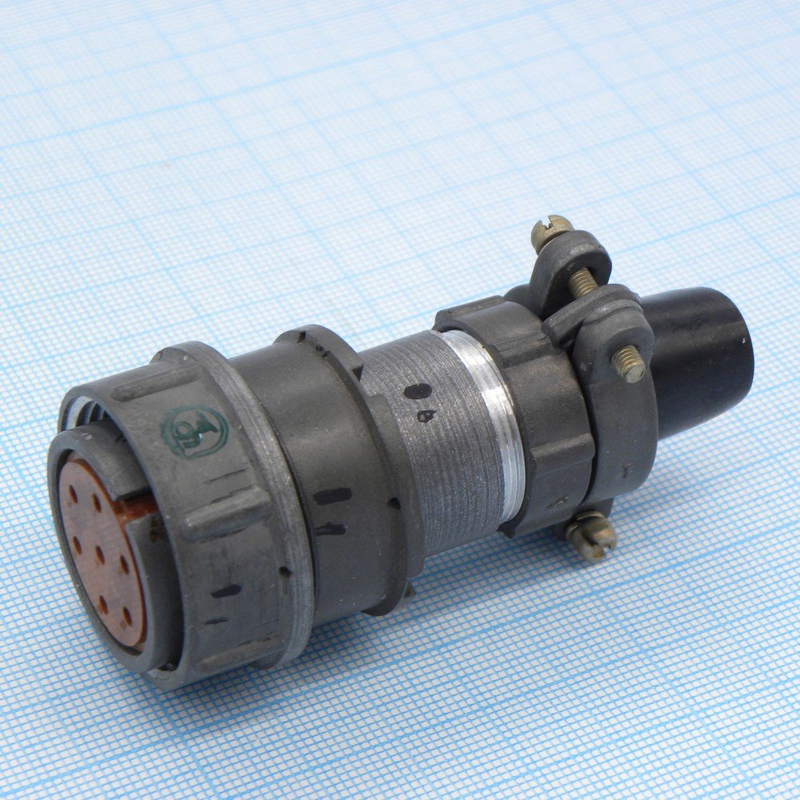

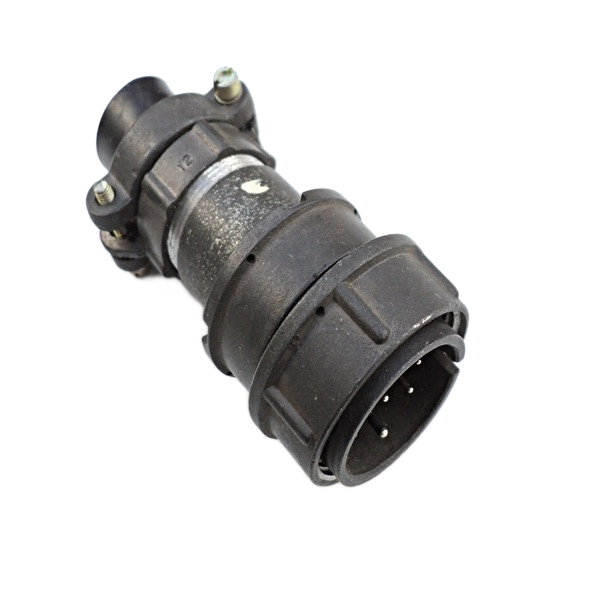

Конструктивно данная модель представляет собой кабельную вилку с прямым патрубком и гайкой для неэкранированного кабеля. Резьбовая фиксация обеспечивает надёжное механическое соединение с ответной частью и исключает самопроизвольное разъединение при вибрационных и ударных нагрузках. Соединитель востребован в промышленной автоматике, приборостроении, системах управления и других областях, где требуется устойчивая работа электрических цепей в жёстких условиях эксплуатации.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия содержит полную информацию о его конструкции и характеристиках. Ниже приведена расшифровка основных элементов обозначения.

• 2РМДТ — тип соединителя: негерметичный, тропикоустойчивый.
• 27 — условный размер корпуса: диаметр посадочного отверстия составляет 27 мм.
• К — кабельный корпус.
• П — прямой патрубок.
• Н7 — количество контактов: 7.
• Ш5 — покрытие контактов серебром.
• В1 — теплостойкость до 100 градусов Цельсия.
• В — всеклиматическое исполнение.

Серия 2РМДТ включает розетки и вилки как кабельного, так и приборного исполнения. Всего в серии доступно 720 типоконструкций, что позволяет подобрать соединитель под конкретную задачу монтажа и компоновки оборудования. Вилка с прямым патрубком и гайкой ориентирована на использование с неэкранированным кабелем и обеспечивает удобство подключения при ограниченном монтажном пространстве.

Технические характеристики и условия эксплуатации

Соединитель 2РМДТ27КПН7ШВ1В «5» рассчитан на токовую нагрузку до 12 А на один контакт и суммарно до 70 А на весь разъём. Максимальное рабочее напряжение составляет 700 В. Сопротивление изоляции — не менее 5000 МОм, испытательное напряжение достигает 2300 В. Такие параметры обеспечивают стабильную передачу сигналов и питания в цепях низкой частоты.

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, что соответствует исполнению В1 по теплостойкости. Изделие устойчиво к вибрациям с ускорением до 1000 g и к ударам с ускорением до 5000 g. Допускается эксплуатация при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия. Наработка составляет 1000 часов, а ресурс сочленений — 500 циклов.

Приёмка «5» подтверждает соответствие изделия установленным требованиям качества и пригодность для применения в ответственных узлах. Сочетание механической прочности, влагостойкости и широкого температурного диапазона делает соединитель подходящим для использования в подвижных и стационарных объектах, включая транспортную технику, морские и береговые установки, а также оборудование, работающее на открытом воздухе.

Применение и совместимость

Благодаря резьбовой фиксации и всеклиматическому исполнению соединитель применяется в системах, где требуется частая коммутация цепей без потери контакта. Его устанавливают на кабельных сборках, соединительных шнурах и переходниках, работающих в условиях вибрации, ударов и повышенной влажности. Модель совместима с ответными частями серии 2РМДТ соответствующего типоразмера корпуса 27 с семью контактами.

При монтаже следует учитывать, что изделие предназначено для неэкранированного кабеля, а покрытие контактов серебром улучшает стабильность переходного сопротивления. Для сохранения заявленных характеристик необходимо соблюдать допустимые токовые и температурные режимы, а также периодичность сочленений в пределах установленного ресурса. Артикул изделия — 2400, категория — 2РМД.
