Назначение разъёма 2РМДТ27КПН7ШВ1В «5»

2РМДТ27КПН7ШВ1В «5» — это низкочастотный цилиндрический электрический разъём всеклиматического исполнения. Он предназначен для соединения электрических цепей постоянного и переменного тока в составе кабельных сборок и блоков аппаратуры. Изделие относится к серии 2РМДТ и применяется там, где требуется надёжный электрический контакт при воздействии вибрации, ударов, перепадов температуры и влажности.

Разъём имеет кабельный корпус с прямым патрубком и резьбовое сочленение, которое обеспечивает механическую фиксацию и защиту стыка от внешних факторов. Приёмка «5» подтверждает соответствие требованиям ТУ ГЕ0.364.126 и допускает применение изделия в ответственных системах.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМДТ27КПН7ШВ1В «5» содержит информацию о конструкции и исполнении разъёма. Ниже приведены подтверждённые особенности изделия.

• Диаметр корпуса — 27 мм.
• Тип корпуса — кабельный, с прямым патрубком.
• Количество контактов — 7, сочетание контактов «5».
• Гайка патрубка предназначена для экранированного кабеля (индекс Ш).
• Покрытие контактов — серебро (индекс В).
• Монтаж объёмный пайкой (индекс 1В).
• Приёмка «5» по ТУ ГЕ0.364.126.
• Диаметр контактов — 1,5 мм.

Технические характеристики

Электрические параметры

Разъём выдерживает токовую нагрузку до 12 А на контакт и суммарно до 70 А. Максимальное рабочее напряжение составляет 700 В. Электрическая прочность изоляции достигает 2300 В, сопротивление изоляции — не менее 5000 МОм. Ёмкость между контактами не превышает 6 пФ. Усилие расчленения — не более 65,6 Н.

Условия эксплуатации и механическая стойкость

Рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при повышенной влажности 98 процентов при температуре плюс 40 градусов Цельсия и при пониженном давлении до 133 Па. Разъём выдерживает синусоидальную вибрацию в диапазоне частот до 1000–2000 Гц с ускорением 1000 метров на секунду в квадрате, удары с ускорением 5000 метров на секунду в квадрате и линейные нагрузки с ускорением 2000 метров на секунду в квадрате.

Ресурс и хранение

Минимальная наработка составляет 1000 часов. Количество циклов сочленения-расчленения — 500. Срок хранения — 15 лет.

Применение

Разъём 2РМДТ27КПН7ШВ1В «5» используется в авиационной технике, технике АТИ, корабельном оборудовании, гиромоторах, датчиках давления и других системах, где необходимо надёжное соединение в жёстких условиях эксплуатации. Резьбовое сочленение обеспечивает герметичность стыка и защиту от внешних воздействий. Экранированный кабельный ввод через гайку патрубка позволяет применять разъём в цепях, чувствительных к помехам.

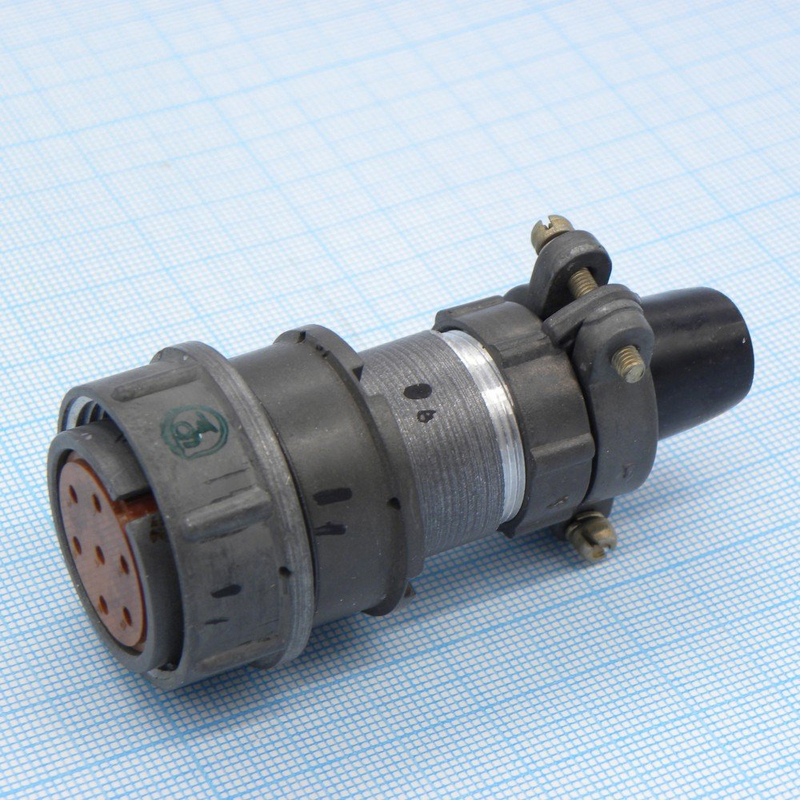

Типовое изображение разъёма серии 2РМДТ демонстрирует цилиндрический корпус с многоконтактной конфигурацией и муфтой для надёжного соединения. Изделие поставляется в исполнении, пригодном для эксплуатации во всеклиматических условиях.
