Назначение и общее описание

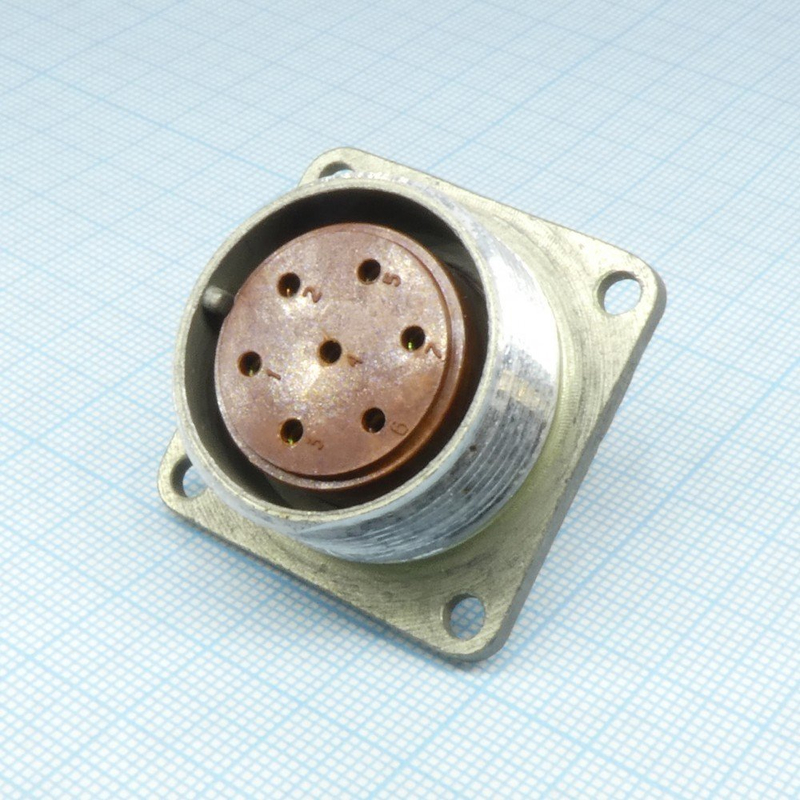

2РМДТ27КПН7Ш5В1В — это цилиндрический низкочастотный электрический соединитель общего назначения, выполненный по серии 2РМДТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется там, где требуется надёжное соединение длинных цепей и стабильный электрический контакт в условиях вибрации и воздействия различных климатических факторов.

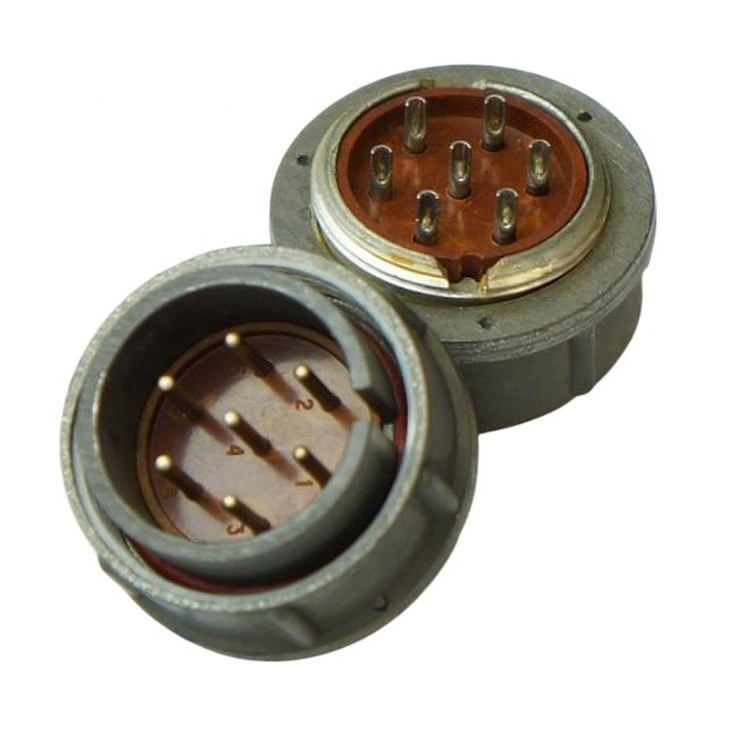

Конструкция включает 7 контактов и резьбовое фиксирующее соединение, которое обеспечивает надёжную фиксацию пары «вилка–розетка». Изделие относится к негерметичным соединителям и может изготавливаться в кабельном и приборном исполнении.

Подтверждённые технические особенности

• Количество контактов: 7.
• Максимальное рабочее напряжение: до 700 В.
• Максимальное испытательное напряжение изоляции в нормальных условиях: порядка 2300 В.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Токовая нагрузка на одиночный контакт: порядка 12 А.
• Суммарная токовая нагрузка на соединитель: до 70 А.
• Максимальная рабочая частота токов: до 3 МГц.
• Климатическое исполнение: всеклиматическое, тропикоустойчивое.
• Сочленение: резьбовое.
• Контакты извлекаемые, допускается ограниченное количество перепаек (обычно до 3).
• Покрытие контактов для данного варианта обозначения зачастую выполняется серебром (в зависимости от приёмки и технических условий).

Характеристики поставки

• Приёмка: «5».
• Год выпуска: 2015.
• Производитель: Исеть.
• Артикул: 20180.
• Категория: 2РМД.

Область применения

Соединитель 2РМДТ27КПН7Ш5В1В применяется в радио- и радиотехнической аппаратуре, системах связи, измерительном и промышленном оборудовании. Его используют для соединения длинных цепей и обеспечения надёжного электрического контакта при воздействии вибрации и различных климатических условий в пределах, установленных техническими условиями и ГОСТ 15150-69.

Всеклиматическое тропикоустойчивое исполнение позволяет эксплуатировать изделие в разнообразных климатических зонах, включая районы с тропическим климатом. Резьбовое сочленение препятствует самопроизвольному разъединению пары под действием вибрационных нагрузок, что важно для стационарной и подвижной аппаратуры.

Эксплуатационные замечания

Извлекаемые контакты упрощают монтаж и обслуживание: при необходимости контакт можно извлечь и заменить. При этом допускается ограниченное количество перепаек — обычно до трёх, поэтому при монтаже следует избегать лишних термических воздействий на контакт.

Поскольку соединитель негерметичный, при эксплуатации в условиях повышенной влажности и загрязнения следует учитывать требования технических условий. Изделие выпускается в кабельном и приборном исполнении, что позволяет подобрать подходящий вариант под конкретную задачу компоновки аппаратуры.

Для правильного применения необходимо руководствоваться техническими условиями и ГОСТ 15150-69, в пределах которых нормированы климатические и механические воздействия. Точные значения параметров, а также вариант покрытия контактов определяются приёмкой и техническими условиями на конкретную партию изделия.
