Назначение соединителя 2РМДТ27КПН7Ш5В1В

Соединитель 2РМДТ27КПН7Ш5В1В производства Элекон — это цилиндрический низкочастотный электрический разъём серии 2РМДТ. Он предназначен для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Основная задача такого изделия — обеспечить надёжное и при этом разборное электрическое соединение между кабелем и ответной частью оборудования.

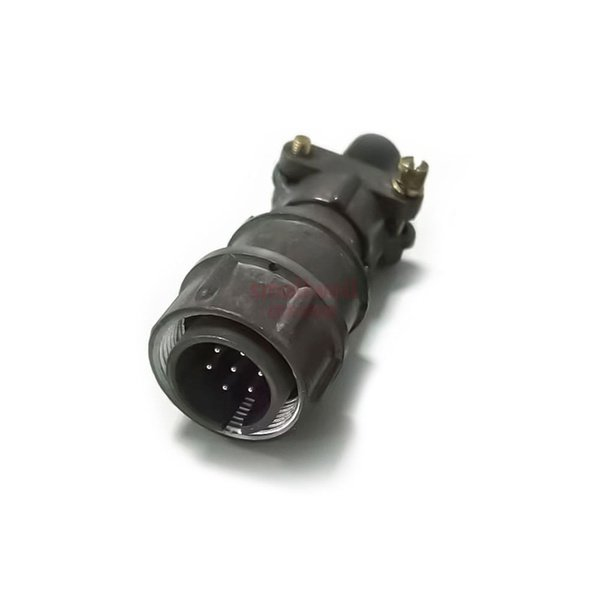

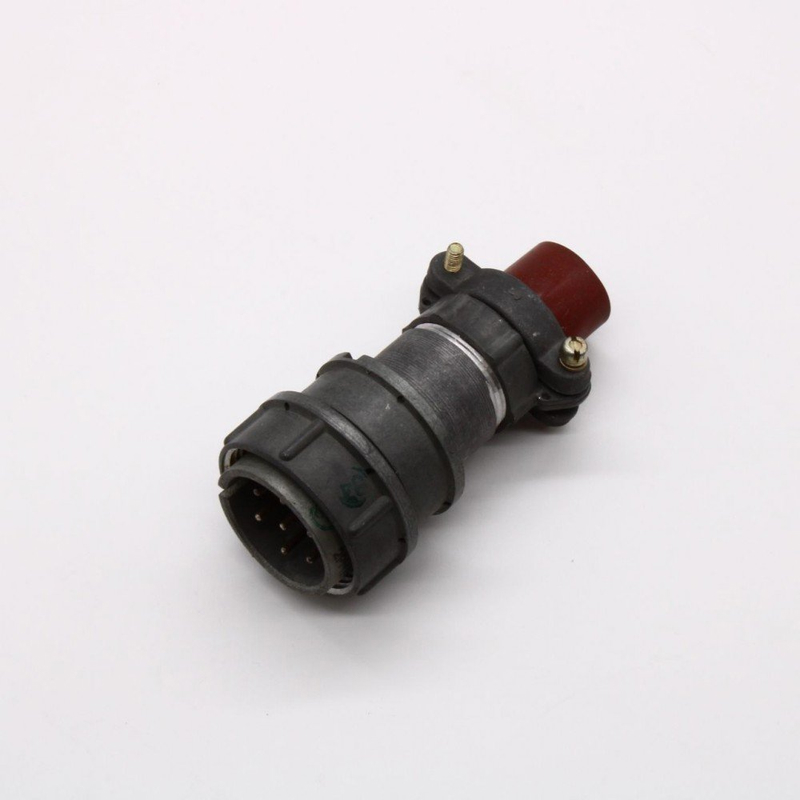

Модель выполнена в виде кабельной вилки с резьбовым соединением. Резьбовой механизм фиксирует сочленение и препятствует самопроизвольному разъединению под действием вибрации. Разъём относится к негерметичному исполнению, то есть не защищён от проникновения влаги и не предназначен для работы под водой или в условиях прямого воздействия жидкостей.

По категории товар относится к группе 2РМД. Такой тип соединителей традиционно применяют в промышленной аппаратуре, приборах и другом оборудовании, где требуется надёжный разборный контакт.

Подтверждённые технические особенности

Ниже перечислены характеристики, которые заявлены для данной модели. Все значения относятся именно к исполнению 2РМДТ27КПН7Ш5В1В.

• Условный размер корпуса — 27.
• Количество контактов — 7.
• Диаметр контактов — 1,5 мм.
• Максимальное рабочее напряжение — 700 В.
• Максимальный ток на контакт — 12 А.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Степень герметичности — негерметичный.
• Ресурс — до 500 сочленений-расчленений.
• Год в карточке товара — 2017.

Материалы и конструкция

Корпус соединителя металлический, изготовлен из алюминиевого сплава. Изолятор выполнен из карболита. Контакты сделаны из латуни с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению. Контактные элементы являются извлекаемыми — это упрощает обслуживание и замену отдельных деталей без замены всего разъёма.

Модель имеет кабельное исполнение с прямым патрубком и гайкой для неэкранированного кабеля. Монтаж электрической части выполняется пайкой. По способу механического присоединения разъём относится к объёмному монтажу.

Применение и условия эксплуатации

Соединители серии 2РМДТ рассчитаны на эксплуатацию в достаточно жёстких условиях. Их ставят там, где необходим надёжный разборный контакт в промышленной аппаратуре, измерительных приборах и прочем оборудовании, работающем в условиях вибрации и при широком диапазоне температур.

Благодаря диапазону от минус 60 до плюс 100 градусов Цельсия изделие подходит для техники, которая работает как в неотапливаемых помещениях, так и в нагреваемых узлах. Ток до 12 ампер на контакт и напряжение до 700 вольт позволяют использовать разъём в силовых и сигнальных цепях низкой частоты.

Практические замечания по монтажу

1. Электрическую часть подключают пайкой, поэтому при монтаже важно соблюдать температурный режим, чтобы не повредить карболитовый изолятор.
2. Резьбовое соединение требует аккуратного затягивания: чрезмерное усилие недопустимо, так как крепёж рассчитан на определённый момент затяжки.
3. Разъём негерметичный, поэтому при эксплуатации следует исключить прямое попадание влаги и агрессивных сред.
4. Для неэкранированного кабеля используется прямой патрубок с гайкой, что упрощает ввод и фиксацию провода.
5. Извлекаемые контакты позволяют при необходимости заменить отдельный контакт без демонтажа всего соединителя.

Таким образом, 2РМДТ27КПН7Ш5В1В — это надёжный цилиндрический соединитель для промышленного применения, сочетающий металлический корпус, серебрение контактов и ресурс до 500 циклов сочленения. Артикул товара — 50064.
