Назначение разъёма 2РМДТ27КПН7Ш5В1В

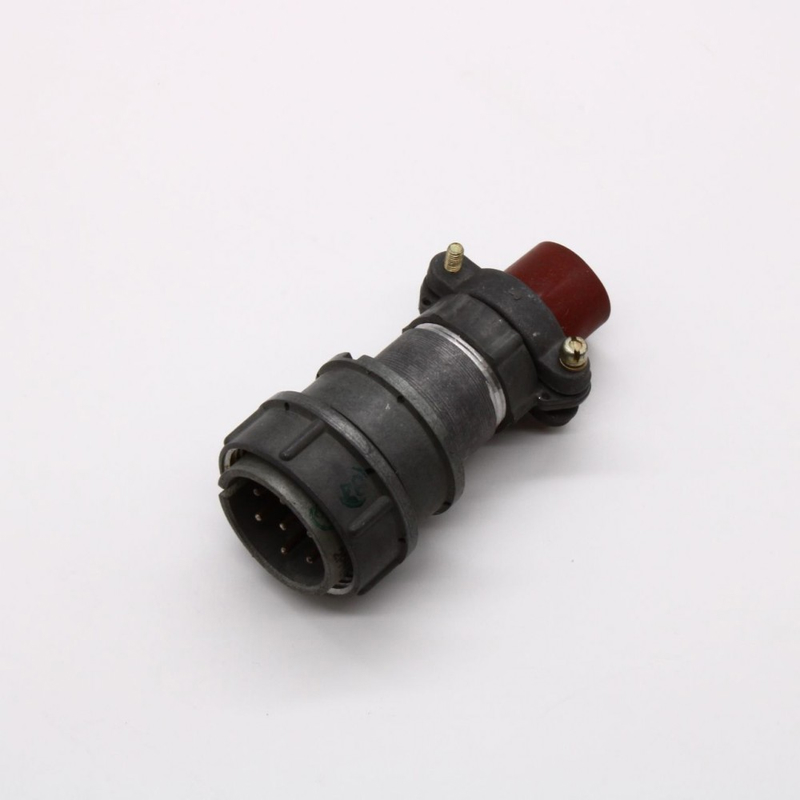

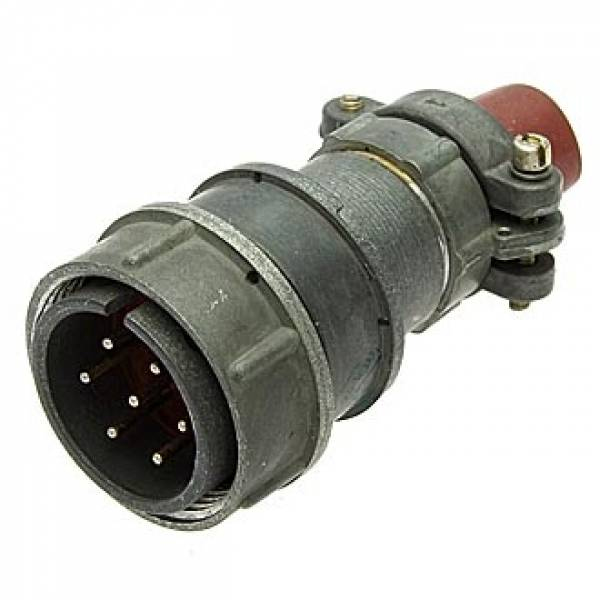

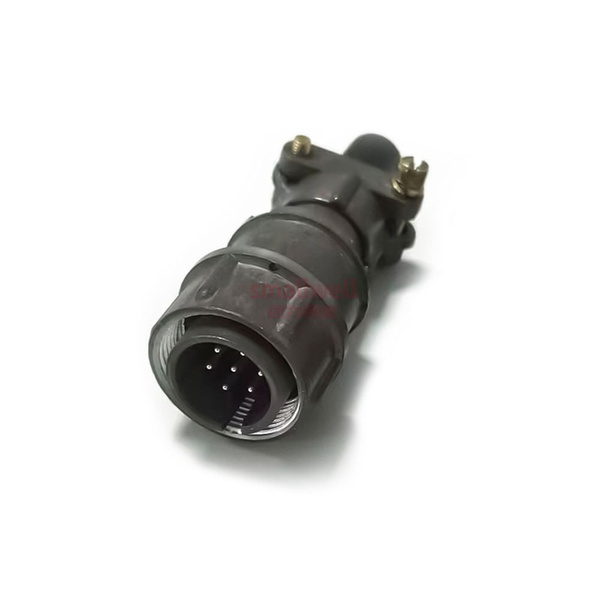

Разъём 2РМДТ27КПН7Ш5В1В производства «Элекон» относится к категории 2РМД и представляет собой низкочастотный цилиндрический электрический соединитель серии 2РМДТ. Он предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Данная модель является кабельной вилкой с резьбовым способом сочленения и применяется для коммутации электрических цепей в составе кабельных сборок и жгутов.

Разъём рассчитан на эксплуатацию в составе радиоэлектронной аппаратуры, приборов и устройств, где требуется надёжное механическое соединение и стабильный электрический контакт при воздействии вибраций, ударов и перепадов температуры. Рабочее положение разъёма — любое.

Конструктивные особенности и материалы

Корпус разъёма выполнен из алюминиевого сплава А-22, а изоляционная часть — из карболита. Конструкция включает прямой кабельный патрубок и накидную гайку, предназначенную для неэкранированного кабеля. Сочленение с ответной частью осуществляется резьбовым способом. Разъём не является герметичным исполнением.

Электрический монтаж контактов выполняется пайкой, механический монтаж производится внутри корпуса кабельной части. Габаритные размеры корпуса составляют около 35 на 62,5 мм, диаметр по корпусу — 35 мм, шаг резьбы накидной гайки — М30 на 1,5.

Технические характеристики

• Количество контактов: 7.
• Тип контактов: «штырь» диаметром 1,5 мм.
• Материал контактов: латунь.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: 700 В.
• Максимальный ток на один контакт: до 12 А.
• Суммарный ток на весь разъём: до 70 А.
• Климатическое исполнение: В2.1.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Допустимая относительная влажность: до 98 процентов при температуре плюс 40 градусов Цельсия.
• Ресурс: не менее 500 сочленений и расчленений.

Устойчивость к механическим и климатическим воздействиям

Разъём 2РМДТ27КПН7Ш5В1В выдерживает вибрацию с ускорением до 50 g, многократные ударные нагрузки до 100 g и одиночные удары до 500 g. Такие параметры обеспечивают надёжную работу изделия в условиях интенсивных механических воздействий, характерных для подвижной техники и промышленного оборудования.

Климатическое исполнение В2.1 подтверждает пригодность разъёма для эксплуатации в широком диапазоне температур и при высокой влажности, что делает его востребованным в составе аппаратуры, работающей в сложных условиях окружающей среды.

Применение

Разъём применяется для подключения кабелей и жгутов к приборам, блокам и устройствам, где требуется передача сигналов и питания в низкочастотном диапазоне. Благодаря семи контактам типа «штырь» с серебряным покрытием и допустимому суммарному току до 70 А изделие подходит для цепей как с сигнальными, так и с силовыми линиями в пределах указанных электрических параметров.

Монтаж контактов пайкой и механическое крепление внутри корпуса кабельной части обеспечивают удобство сборки кабельных изделий. Разъём может использоваться в составе аппаратуры, выпущенной в 2017 году и позднее, при условии соответствия условий эксплуатации заявленным характеристикам.
