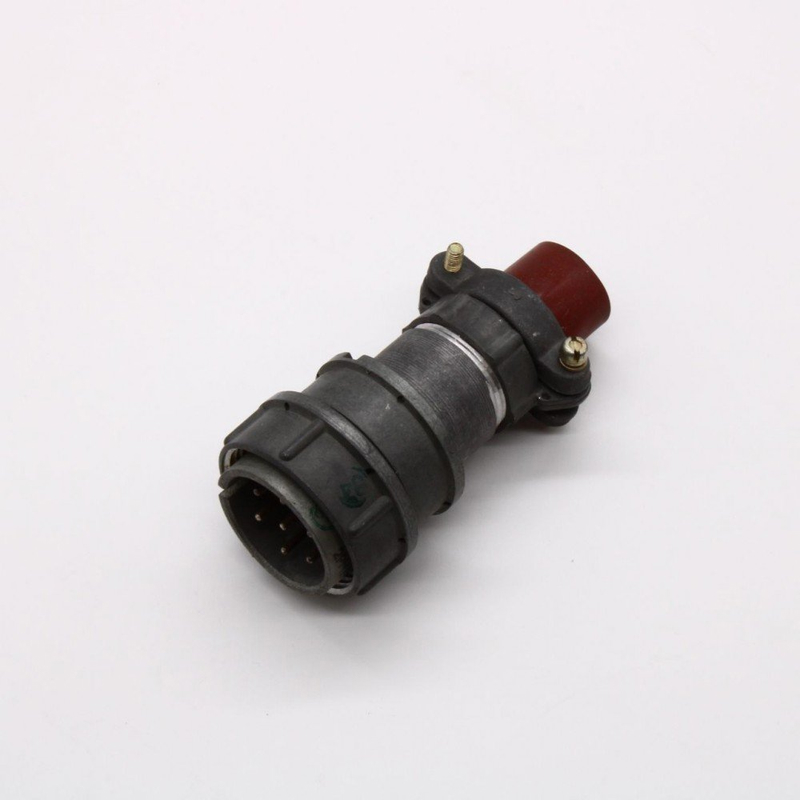

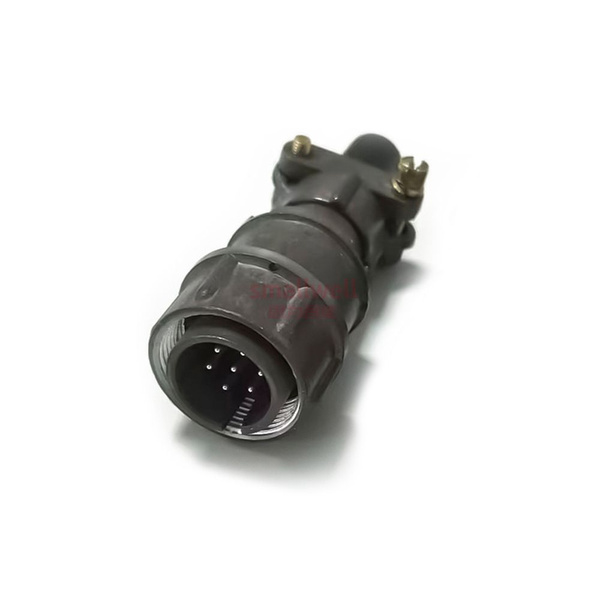

2РМДТ27КПН7Ш5В1В — цилиндрический низкочастотный кабельный соединитель серии 2РМДТ, рассчитанный на надёжное разъёмное подключение цепей постоянного и переменного тока. Исполнение с семью штыревыми контактами диаметром 1,5 мм, резьбовой фиксацией и прямым патрубком подходит для аппаратуры, где важны механическая стойкость и стабильные электрические параметры.

2РМДТ27КПН7Ш5В1В: технические характеристики и применение кабельной вилки

2РМДТ27КПН7Ш5В1В — кабельная вилка серии 2РМДТ с 7 штыревыми контактами Ø1,5 мм, серебряным покрытием, резьбовым сочленением и прямым патрубком для неэкранированного кабеля. Рабочее напряжение до 700 В, ток до 12 А на контакт.

Текст новости

В номенклатуре промышленных и специального назначения электрических соединителей особое место занимает 2РМДТ27КПН7Ш5В1В . Это цилиндрический низкочастотный разъём в исполнении кабельной вилки, предназначенный для многоконтактного соединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Конструкция изделия ориентирована на внутренний объёмный монтаж и применение в аппаратуре, требующей прочной фиксации разъёма и устойчивости к внешним воздействиям.

Маркировка 2РМДТ27КПН7Ш5В1В отражает основные конструктивные особенности изделия. Разъём относится к серии 2РМДТ, имеет кабельный корпус условного размера 27, прямой патрубок и гайку для неэкранированного кабеля. Буква «Ш» указывает на штыревые контакты, а сочетание «7Ш5» означает наличие семи контактов диаметром 1,5 мм. Контактная группа выполнена с серебряным покрытием, которое способствует снижению переходного сопротивления и повышению стабильности электрического контакта при многократных соединениях.

Одной из ключевых особенностей 2РМДТ27КПН7Ш5В1В является резьбовое сочленение. Такой способ фиксации препятствует случайному расстыковыванию разъёма при вибрации, ударах и механических нагрузках. Одношпоночная поляризация корпуса помогает исключить неправильную ориентацию вилки при подключении к ответной части соединителя.

Основные характеристики

Технические параметры могут уточняться по конкретному исполнению, нормативной документации и условиям поставки. Приведённые характеристики соответствуют описаниям изделия в доступных технических источниках.

Преимущества конструкции

• Семь контактов позволяют организовать передачу питания, управляющих сигналов или нескольких независимых электрических цепей через единый разъём.

• Контакты Ø1,5 мм рассчитаны на токовую нагрузку до 12 А на каждый контакт, что делает соединитель применимым не только для сигнальных, но и для силовых цепей умеренной мощности.

• Серебряное покрытие контактной части обеспечивает низкое сопротивление перехода и способствует сохранению качества соединения.

• Резьбовая фиксация повышает устойчивость к вибрации и механическому воздействию.

• Кабельное исполнение с прямым патрубком упрощает ввод неэкранированного кабеля и организацию внутреннего монтажа.

• Широкий температурный диапазон от −60 до +100 °C позволяет использовать разъём в оборудовании, работающем в сложных климатических условиях.

Где применяется 2РМДТ27КПН7Ш5В1В

Соединитель 2РМДТ27КПН7Ш5В1В может использоваться в радиоэлектронной, измерительной, промышленной и специальной технике. Он подходит для коммутации цепей в шкафах управления, испытательном оборудовании, системах автоматики, силовых модулях, приборах связи и других устройствах, где требуется многоконтактное кабельное подключение с механически надёжной фиксацией.

При подборе ответной части важно сверять тип контактов, схему расположения, условный размер корпуса, исполнение кабельного ввода и требования к условиям эксплуатации. Правильно согласованная пара соединителей обеспечивает надёжное соединение, допустимую токовую нагрузку и сохранение электрических характеристик в течение всего ресурса изделия.
