Назначение соединителя 2РМДТ27КПН7ГВ1В «5»

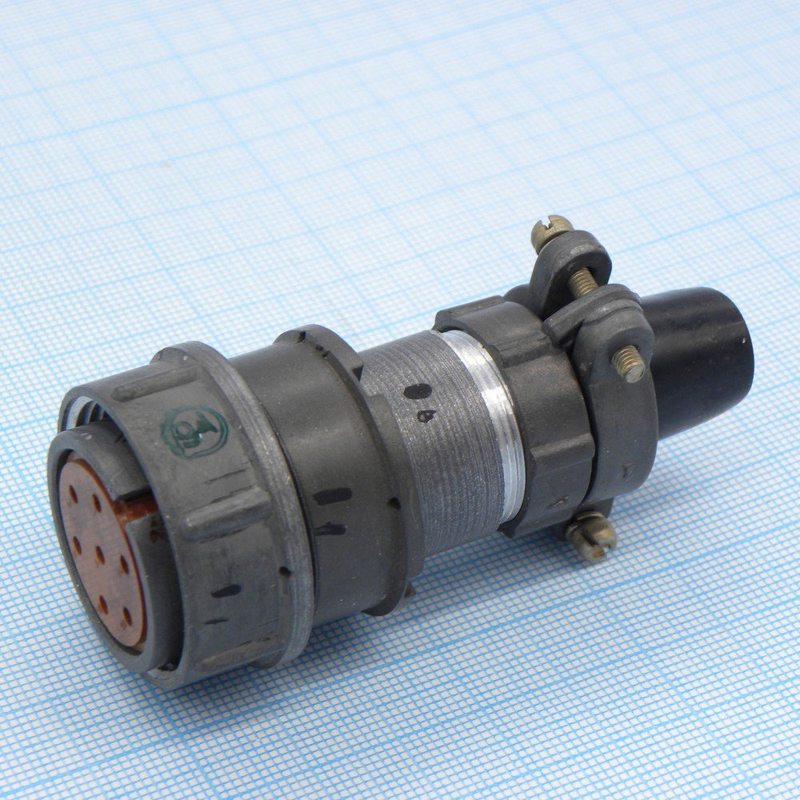

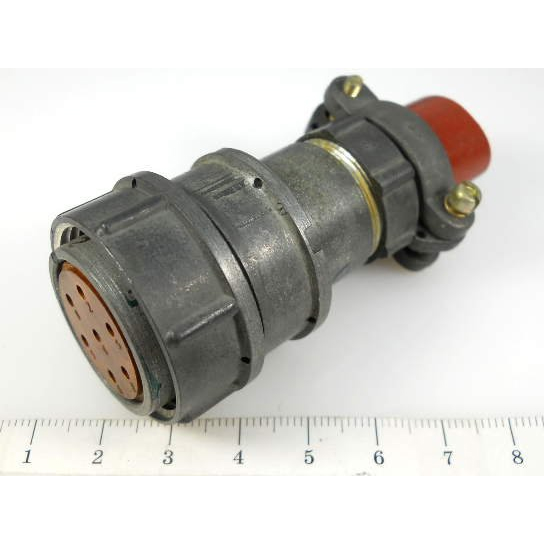

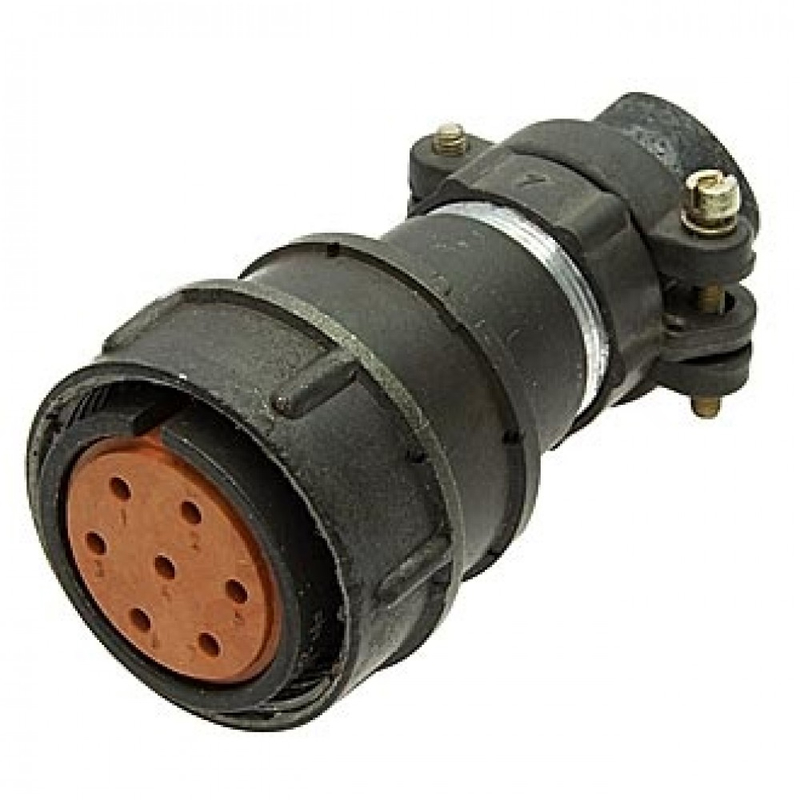

2РМДТ27КПН7ГВ1В «5» — это электрический цилиндрический низкочастотный соединитель (розетка кабельного типа) из серии 2РМДТ, предназначенный для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для коммутации постоянного и переменного тока в цепях с частотой до 3 МГц и относится к группе низкочастотных соединителей, рассчитанных на эксплуатацию в составе ответственных электротехнических и радиотехнических систем.

Артикул изделия — 2391, категория — 2РМД. Приемка выполнена по варианту «5», что подтверждает соответствие соединителя установленным требованиям приёмки для данной категории изделий. Производитель в предоставленных данных не указан.

Подтверждённые технические характеристики

Соединитель имеет посадочный диаметр корпуса 27 мм и оснащён 7 контактами диаметром 1 мм. Сочленение с ответной частью — резьбовое, что обеспечивает механическую фиксацию и стабильный электрический контакт при эксплуатации.

• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка на контакт: до 12 А.
• Общая токовая нагрузка: до 70 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Ёмкость между контактами: до 6 пФ.
• Количество сочленений-расчленений: до 500 циклов.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.

Условия эксплуатации

Рабочий диапазон температур соединителя составляет от минус 60 до плюс 100 градусов Цельсия, при этом допускается кратковременное воздействие температур до плюс 150 градусов Цельсия. Изделие выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате, а также линейное ускорение до 2000 метров на секунду в квадрате.

Соединитель выпускается во всеклиматическом и тропикоустойчивом исполнении, что позволяет использовать его в различных климатических зонах, включая условия повышенной влажности и тропический климат.

Монтаж и покрытие контактов

Монтаж соединителя выполняется методом обжимки или пайки. Контакты имеют покрытие серебром или золотом, что обеспечивает стабильность переходного сопротивления и устойчивость к коррозионному воздействию.

Применение

2РМДТ27КПН7ГВ1В «5» применяется для работы с постоянным и переменным током в цепях с частотой до 3 МГц. Благодаря совокупности характеристик — широкому температурному диапазону, стойкости к вибрации, ударам и линейным ускорениям, а также длительному сроку сохраняемости — соединитель востребован в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное и долговечное соединение электрических цепей. Исполнение с приемкой «5» подтверждает пригодность изделия для применения в составе ответственной аппаратуры.
