Назначение разъёма 2РМДТ27КПН7ГА1В «5»

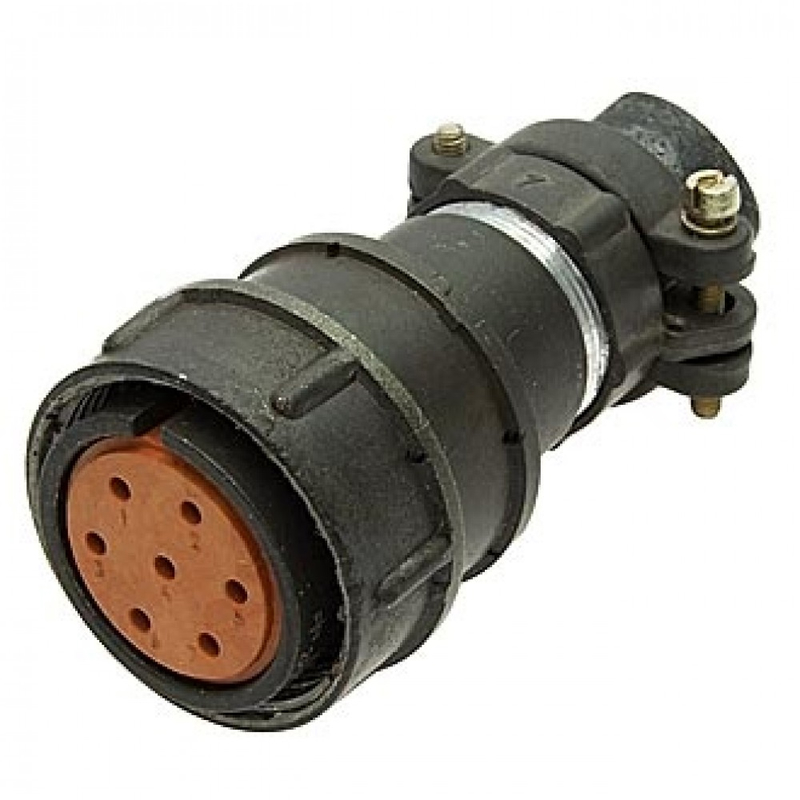

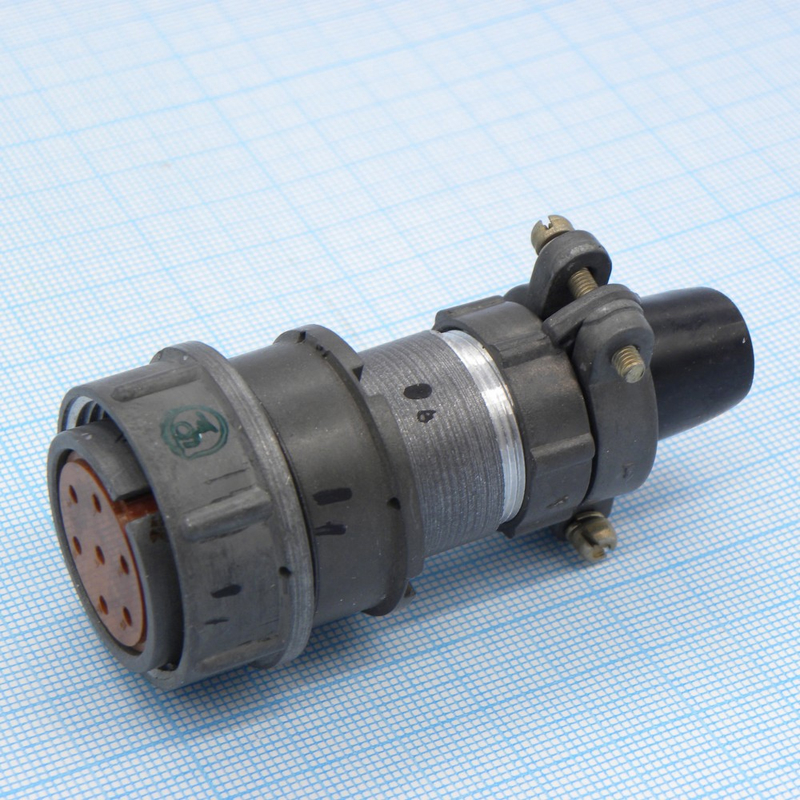

Разъём 2РМДТ27КПН7ГА1В «5» представляет собой электрический соединитель цилиндрического типа из серии 2РМДТ. Он предназначен для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется во внутренних цепях авиационного, судового и прочего ответственного оборудования, где требуется надёжное электрическое соединение с резьбовым креплением и одношпоночной поляризацией корпусов, исключающей неправильную стыковку.

Артикул изделия — 2390, категория — 2РМД. Конструкция ориентирована на эксплуатацию в составе бортовых систем, приборных жгутов и кабельных линий, где предъявляются повышенные требования к стабильности контакта и стойкости к внешним воздействиям.

Расшифровка обозначения 2РМДТ27КПН7ГА1В «5»

Каждый символ в обозначении несёт конкретную техническую информацию о конструкции и исполнении соединителя. Ниже приведена подтверждённая расшифровка позиций индекса.

• 2РМДТ — тип разъёма, цилиндрический соединитель данной серии.
• 27 — условный размер корпуса.
• К — кабельный корпус.
• П — прямой патрубок для ввода кабеля.
• Н — гайка для неэкранированного кабеля.
• 7 — количество контактов, равное семи.
• Г — розетка.
• А — покрытие контактов золотом.
• 1 — теплостойкость до 100 °C.
• В — всеклиматическое исполнение.
• «5» — конфигурация контактов, соответствующая диаметру 1,5 мм.

Такая маркировка позволяет однозначно определить тип корпуса, способ монтажа, число и покрытие контактов, а также условия эксплуатации ещё до установки изделия в систему.

Технические характеристики

Электрические параметры разъёма подтверждаются следующими значениями. Токовая нагрузка на одиночный контакт достигает 12 А, суммарная нагрузка на соединитель — до 70 А. Максимальное рабочее напряжение составляет 700 В, а испытательное напряжение в нормальных условиях — 2300 В. Сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — до 6 пФ.

Всеклиматическое исполнение обеспечивает работу изделия в широком диапазоне условий согласно ГОСТ 15150-69. Теплостойкость исполнения «1» допускает эксплуатацию при температуре до 100 °C. Покрытие контактов золотом снижает переходное сопротивление и повышает коррозионную стойкость.

Основные параметры

• Число контактов — 7.
• Диаметр контактов — 1,5 мм (конфигурация «5»).
• Ток на контакт — до 12 А.
• Суммарный ток — до 70 А.
• Рабочее напряжение — до 700 В.
• Испытательное напряжение — 2300 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — до 6 пФ.
• Частотный диапазон — до 3 МГц.

Применение

Разъём подходит для приборных и кабельных соединений в авионике, системах АТИ и корабельном оборудовании. Он применяется в составе аксиометров, датчиков и других устройств, где важны надёжность стыковки и сохранение параметров сигнала в условиях вибрации, влажности и перепадов температур. Одношпоночная поляризация корпусов предотвращает ошибочное соединение, а резьбовое крепление обеспечивает механическую стойкость сочленения.

Комплектация, страна производства и производитель в предоставленных данных не указаны. Приёмка изделия соответствует обозначению «5», указанному в характеристиках VirtueMart.
