Назначение и область применения

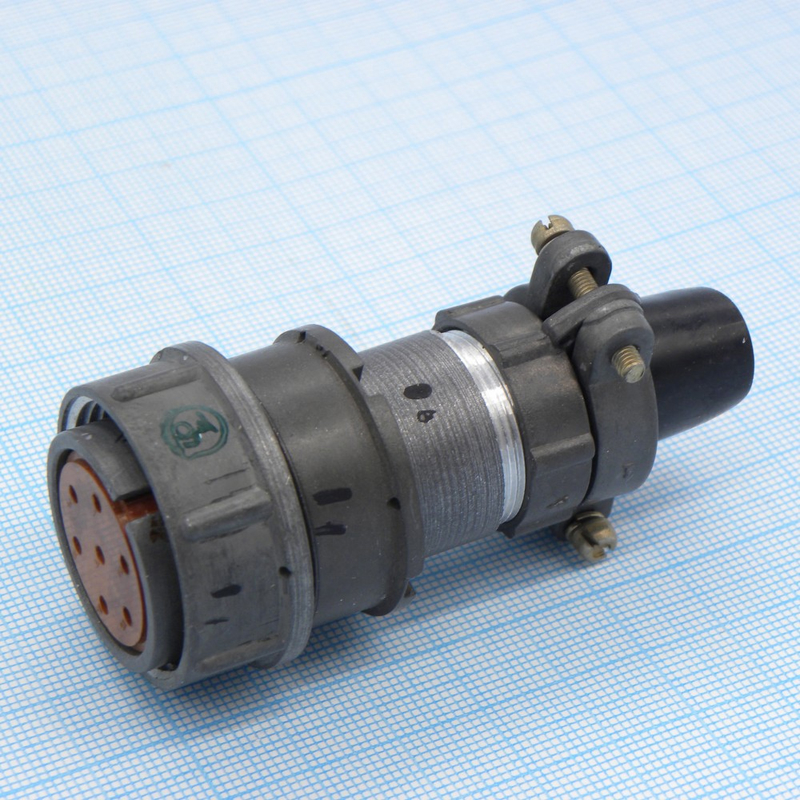

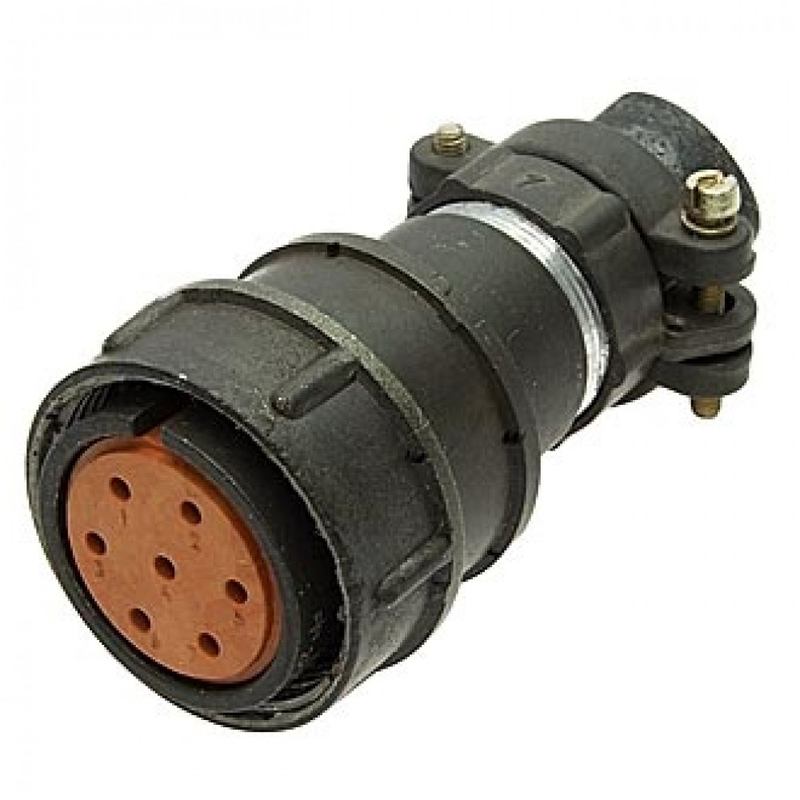

Кабельная розетка 2РМДТ27КПН7Г5В1В производства АО «Завод Элекон» предназначена для электрического соединения низкочастотных цепей в составе кабельных сборок и приборов. Изделие относится к серии цилиндрических низкочастотных соединителей 2РМДТ и применяется там, где требуется надёжная коммутация при повышенных механических и климатических нагрузках.

Розетка устанавливается на кабеле с помощью объёмного механического монтажа и пайки. Прямой патрубок и гайка обеспечивают крепление неэкранированного кабеля. Конструкция допускает работу в любом рабочем положении, что упрощает компоновку оборудования и прокладку жгутов.

Типовые сферы применения — промышленная электроника, измерительная техника, системы управления и другие устройства, где необходимы разъёмные соединения с числом контактов до семи и рабочим напряжением до 700 В.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его электрические и эксплуатационные возможности.

• Число контактов — 7, диаметр каждого контакта — 1,5 мм.
• Материал контактов — латунь с серебряным покрытием (Ag), контакты извлекаемые.
• Сопротивление контакта — не более 2,5 мОм.
• Рабочее напряжение — до 700 В.
• Ток на контакт — до 12 А, общий ток на разъем — до 70 А.
• Диапазон рабочих температур — от минус 60 до плюс 100 °C.
• Климатическое исполнение — В2.1.
• Ресурс — 500 сочленений-расчленений.
• Вид приемки — «5» (ВП, ПЗ).
• Соответствие — нормам ГЕ0.364.126 ТУ.

Конструкция и материалы

Корпус розетки изготовлен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Диаметр корпуса составляет 35 мм, высота — 62,5 мм. Изолятор выполнен из карболита коричневого цвета.

Сочленение резьбовое, шаг резьбы — M30х1,5 мм. Поляризация одношпоночная, что исключает неправильное соединение ответных частей. Устройство негерметичное, поэтому его следует применять в условиях, где не требуется полная защита от проникновения влаги под давлением.

Устойчивость к внешним воздействиям

Разъем рассчитан на эксплуатацию в жёстких условиях. Подтверждённые показатели стойкости:

1. Вибрации в диапазоне от 1 до 5000 Гц с ускорением до 50 g.
2. Удары с ускорением до 500 g.
3. Акустические шумы уровнем до 170 dB.

Совокупность этих характеристик позволяет использовать изделие в подвижной и вибронагруженной аппаратуре, а также в системах, подверженных интенсивному акустическому воздействию.

Применение и монтаж

Розетка 2РМДТ27КПН7Г5В1В монтируется на неэкранированном кабеле и подключается пайкой. Прямой патрубок с гайкой фиксирует кабель и защищает место соединения от механических нагрузок. Благодаря извлекаемым контактам возможно обслуживание и замена отдельных элементов без демонтажа всего изделия.

Для правильной эксплуатации важно соблюдать токовые и температурные ограничения, а также учитывать негерметичность конструкции при выборе места установки. Изделие поставляется в соответствии с видом приемки «5», что подтверждает его пригодность для ответственных применений.
