Новость: 2РМДТ27КПН7Г5В1В — кабельный разъём для надёжных электрических соединений

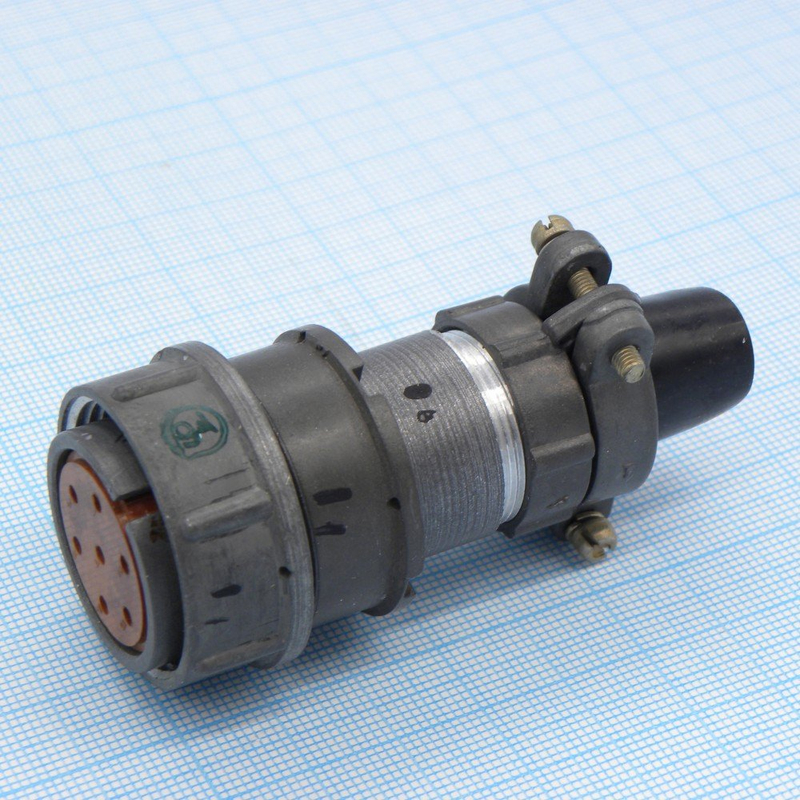

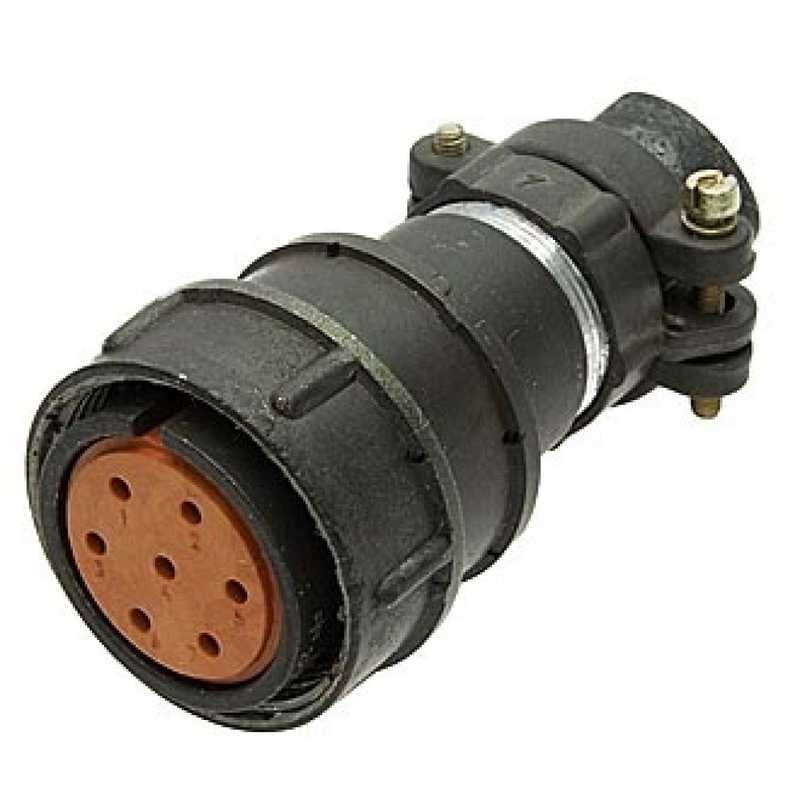

Соединитель 2РМДТ27КПН7Г5В1В представляет собой цилиндрическую низкочастотную кабельную розетку серии 2РМДТ, рассчитанную на эксплуатацию в цепях постоянного и переменного тока. Модель применяется там, где требуется стабильное разъёмное соединение кабелей, механическая прочность и устойчивость к неблагоприятным внешним условиям.

Конструкция и маркировка

Разъём выполнен в кабельном корпусе условного размера 27 и оснащён семью гнездовыми контактами диаметром 1,5 мм. Конструкция включает прямой патрубок и гайку, предназначенную для неэкранированного кабеля. Резьбовое сочленение помогает надёжно фиксировать пару разъёмов, а одношпоночная поляризация снижает риск неправильной стыковки при монтаже.

Контакты изготавливаются из латуни и имеют серебряное покрытие, способствующее снижению переходного сопротивления. Корпус из алюминиевого сплава с защитным оксидированием рассчитан на использование в промышленном оборудовании, системах автоматизации, измерительной технике и других электротехнических комплексах.

Основные характеристики

• Тип: кабельная розетка, цилиндрический низкочастотный соединитель.

• Серия: 2РМДТ.

• Количество контактов: 7.

• Тип контактов: гнездо.

• Способ электрического монтажа: пайка.

• Способ фиксации: резьбовой.

• Максимальное рабочее напряжение: до 700 В.

• Максимальный ток на контакт: до 12 А.

• Суммарная токовая нагрузка: до 70 А.

• Сопротивление изоляции: не менее 5000 МОм.

• Температурный диапазон: от −60 до +100 °C.

• Ресурс: до 500 циклов сочленения и расчленения.

Для каких задач подходит

2РМДТ27КПН7Г5В1В предназначен для соединения электрических цепей постоянного тока и переменного тока частотой до 3 МГц. Благодаря сочетанию семи контактов, резьбовой фиксации и кабельного исполнения разъём подходит для стационарного и подвижного оборудования, где важны повторяемость подключения и защита контактов от случайного размыкания.

Пример применения: в составе промышленного шкафа управления такой разъём может использоваться для быстрого отсоединения внешнего кабельного жгута при техническом обслуживании оборудования. Семь контактов позволяют организовать передачу питания и управляющих сигналов через одно компактное соединение.

Эксплуатационные преимущества

Серия 2РМДТ ориентирована на работу в широком диапазоне климатических и механических воздействий. Для исполнения 27 с семью контактами указываются устойчивость к вибрации, воздействию ударных нагрузок и повышенной влажности до 98% при +40 °C. Негерметичная конструкция требует учитывать условия установки и при необходимости предусматривать дополнительную защиту соединения от прямого попадания влаги и загрязнений.

При выборе ответной части необходимо сверять тип контактов, схему расположения, исполнение корпуса и требования конкретной электрической схемы. Это позволит обеспечить корректное сочленение, безопасную передачу тока и требуемую надёжность соединения.
