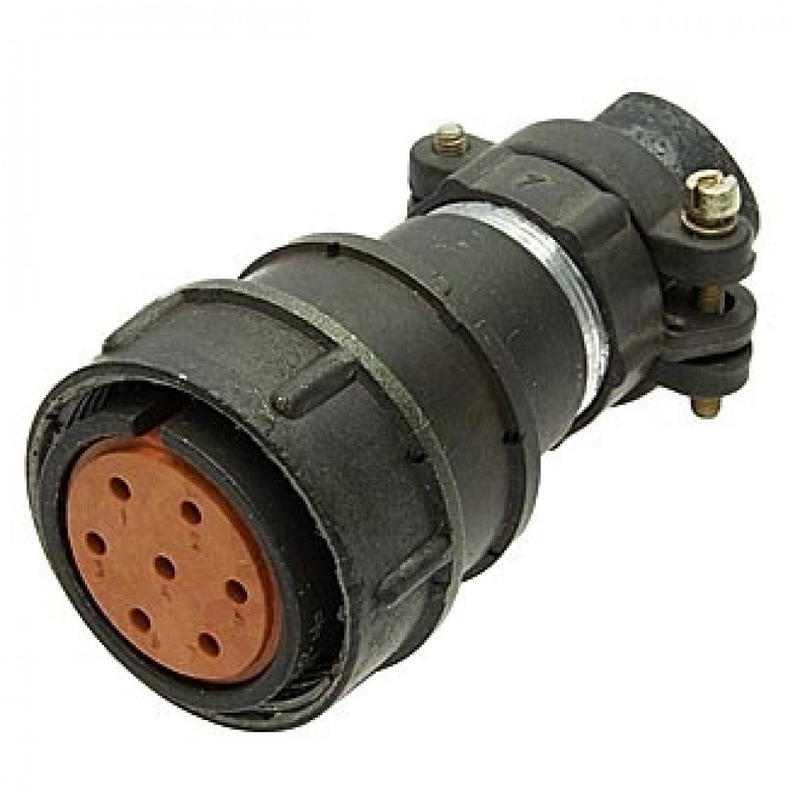

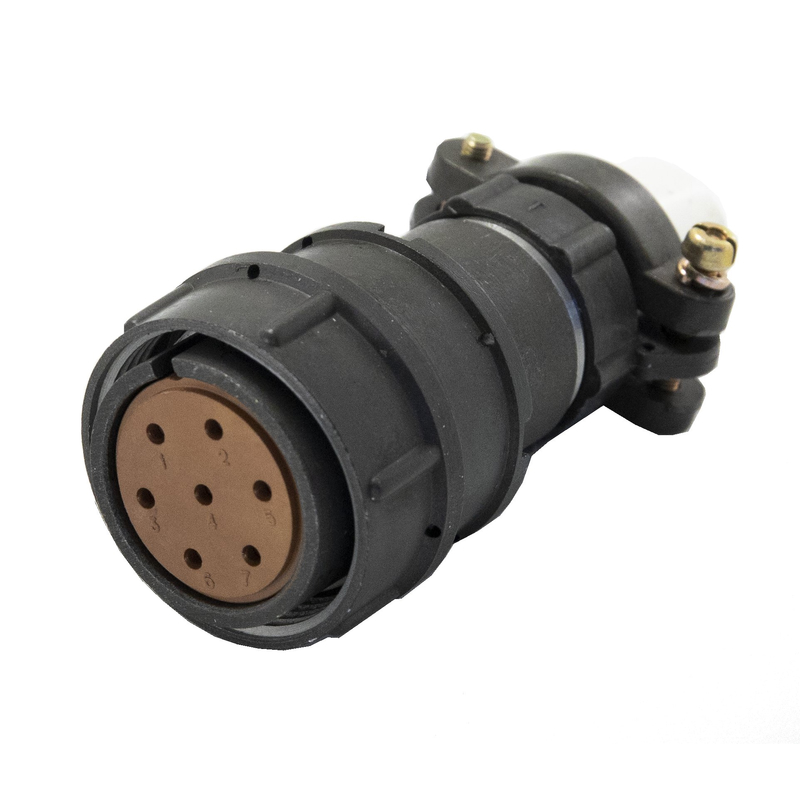

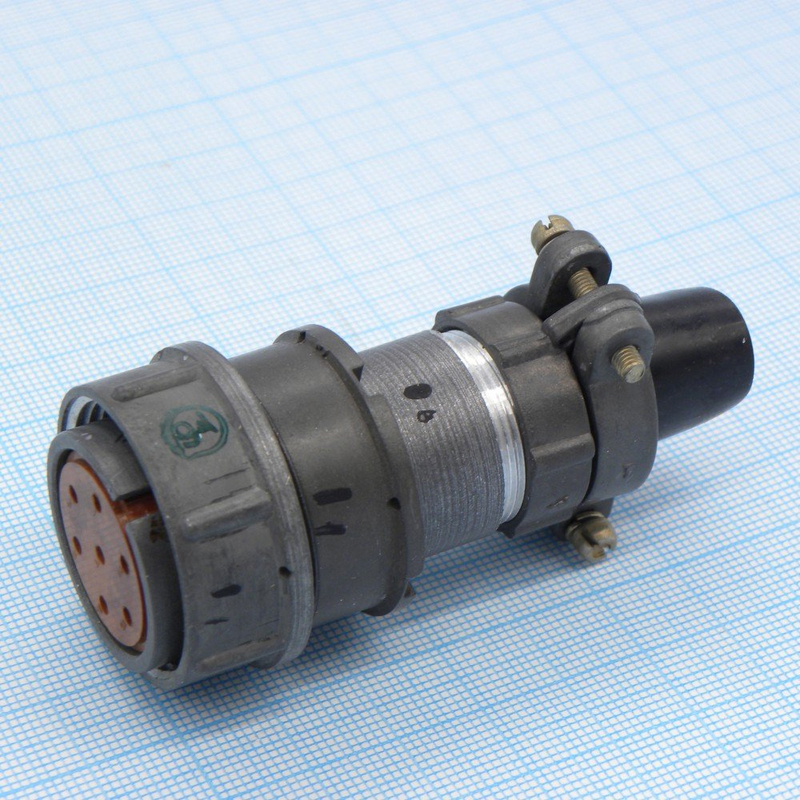

2РМДТ27КПН7Г5В1В

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2рмдт27кпн7г5в1в ос

Соединители 2РМДТ27КПН7Г5В1В относятся к серии цилиндрических низкочастотных электрических соединителей, предназначенных для использования в радиоэлектронной и радиотехнической аппаратуре. Они имеют кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля. Данные соединители являются негерметичными и тропикоустойчивыми, что позволяет им работать в различных климатических условиях.

Технические характеристики:

Тип соединителя : Низкочастотный цилиндрический негерметичный.
Условный размер корпуса : 27 мм.
Количество контактов : 7 (хотя в некоторых источниках упоминается о возможности наличия других количеств контактов).
Покрытие контактов : Серебро или золото.
Максимальное рабочее напряжение : До 560 В или 700 В в зависимости от источника.
Максимальная токовая нагрузка на контакт : Указывается как до 12 А или до 50 А на весь разъем, что может зависеть от конкретных условий применения.
Способ монтажа проводов к контактам : Обжимка или пайка.
Сопротивление электрического контакта :
- Для проводов ?1,5 мм: не более 2,5 мОм;
- Для проводов ?2,0 мм: не более 1,6 мОм;
- Для проводов ?3,0 мм: не более 0,8 мОм.

Применение:

Эти соединители используются для подключения длинных электрических цепей постоянного и переменного тока с частотой до 3 МГц. Они подходят для работы во всеклиматических условиях при температурах от -60°C до +100°C.

Конструктивные особенности:

Соединители состоят из двух частей — розетки и вилки — которые могут быть как кабельными (монтируются на кабель)

Описание

2РМДТ27КПН7Г5В1В

Новость: 2РМДТ27КПН7Г5В1В — кабельный разъём для надёжных электрических соединений

Соединитель 2РМДТ27КПН7Г5В1В представляет собой цилиндрическую низкочастотную кабельную розетку серии 2РМДТ, рассчитанную на эксплуатацию в цепях постоянного и переменного тока. Модель применяется там, где требуется стабильное разъёмное соединение кабелей, механическая прочность и устойчивость к неблагоприятным внешним условиям.

Конструкция и маркировка

Разъём выполнен в кабельном корпусе условного размера 27 и оснащён семью гнездовыми контактами диаметром 1,5 мм. Конструкция включает прямой патрубок и гайку, предназначенную для неэкранированного кабеля. Резьбовое сочленение помогает надёжно фиксировать пару разъёмов, а одношпоночная поляризация снижает риск неправильной стыковки при монтаже.

Контакты изготавливаются из латуни и имеют серебряное покрытие, способствующее снижению переходного сопротивления. Корпус из алюминиевого сплава с защитным оксидированием рассчитан на использование в промышленном оборудовании, системах автоматизации, измерительной технике и других электротехнических комплексах.

Основные характеристики

Тип: кабельная розетка, цилиндрический низкочастотный соединитель.
Серия: 2РМДТ.
Количество контактов: 7.
Тип контактов: гнездо.
Способ электрического монтажа: пайка.
Способ фиксации: резьбовой.
Максимальное рабочее напряжение: до 700 В.
Максимальный ток на контакт: до 12 А.
Суммарная токовая нагрузка: до 70 А.
Сопротивление изоляции: не менее 5000 МОм.
Температурный диапазон: от −60 до +100 °C.
Ресурс: до 500 циклов сочленения и расчленения.

Для каких задач подходит

2РМДТ27КПН7Г5В1В предназначен для соединения электрических цепей постоянного тока и переменного тока частотой до 3 МГц. Благодаря сочетанию семи контактов, резьбовой фиксации и кабельного исполнения разъём подходит для стационарного и подвижного оборудования, где важны повторяемость подключения и защита контактов от случайного размыкания.

Пример применения: в составе промышленного шкафа управления такой разъём может использоваться для быстрого отсоединения внешнего кабельного жгута при техническом обслуживании оборудования. Семь контактов позволяют организовать передачу питания и управляющих сигналов через одно компактное соединение.

Эксплуатационные преимущества

Серия 2РМДТ ориентирована на работу в широком диапазоне климатических и механических воздействий. Для исполнения 27 с семью контактами указываются устойчивость к вибрации, воздействию ударных нагрузок и повышенной влажности до 98% при +40 °C. Негерметичная конструкция требует учитывать условия установки и при необходимости предусматривать дополнительную защиту соединения от прямого попадания влаги и загрязнений.

При выборе ответной части необходимо сверять тип контактов, схему расположения, исполнение корпуса и требования конкретной электрической схемы. Это позволит обеспечить корректное сочленение, безопасную передачу тока и требуемую надёжность соединения.
