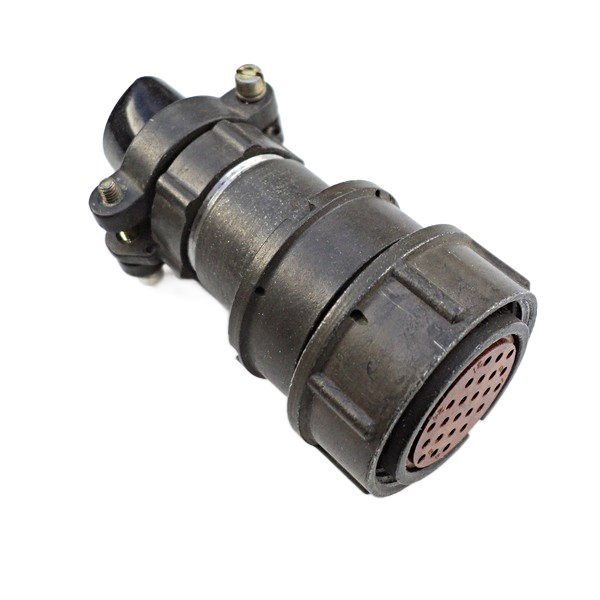

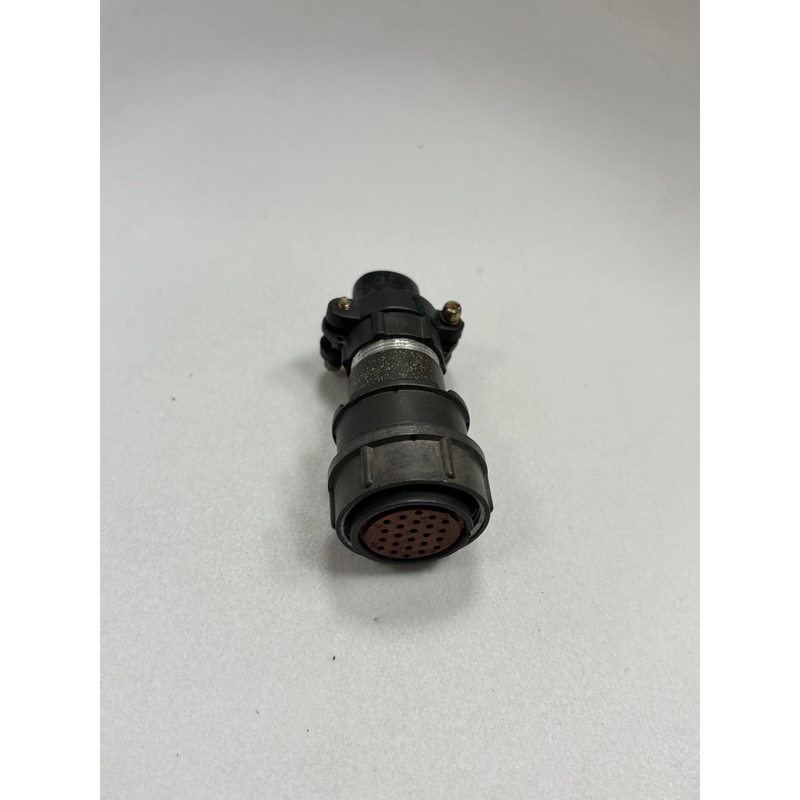

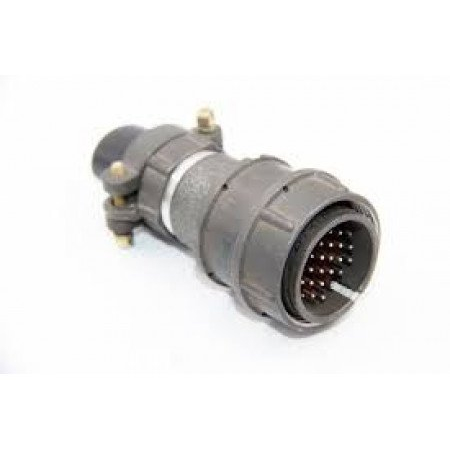

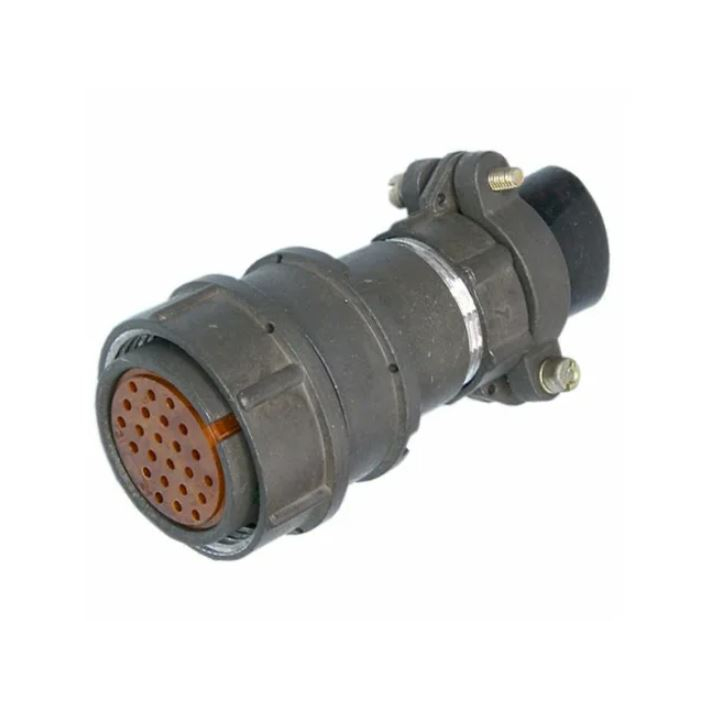

2РМДТ27КПН24ГВ1В «5» Элекон

Цена:

1850 ₽

Производитель: Элекон

Технические характеристики

2РМДТ27КПН24ГВ1В «5» — это цилиндрический герметичный разъём производства АО «Завод Элекон», предназначенный для соединения электрических цепей в различных системах. Он относится к серии 2РМДТ, которая используется в авиации, судостроении и других отраслях, где требуются надёжные контакты в жёстких условиях.

Разъём расшифровывается по системе ГОСТ: 2РМДТ — серия герметичных разъёмов среднего габарита; 27 — условный размер корпуса; К — кабельный корпус; П — прямой патрубок; Н — гайка патрубка для неэкранированного кабеля; 24 — 24 контакта; Г — розетка; В — контакты с серебряным покрытием; 1 — теплостойкость до 100 °C; В — всеклиматическое исполнение; «5» — вид приёмки и сочетание контактов диаметром 1,5 мм.

Эта модель обеспечивает защиту от пыли, влаги и механических воздействий благодаря герметичной конструкции.

Соединитель работает с постоянным и переменным током (до 3 МГц), максимальное напряжение — 560 В, ток на контакт — до 7 А. Диапазон температур: от -60 до +100 °C, с кратковременным нагревом до +150 °C. Выдерживает вибрацию (1–1000 Гц, до 490 м/с²), удары (до 5000 м/с²) и влажность до 98% при +25 °C.

Используется в электрических цепях аппаратуры, где нужна высокая надёжность: авиация, военная техника, промышленные системы. Минимальная наработка — 1000 часов, срок хранения — 15 лет. Сопротивление контакта — 0,8–2,5 мОм, изоляции — не менее 1000 МОм.

Описание

Назначение разъёма 2РМДТ27КПН24ГВ1В

2РМДТ27КПН24ГВ1В «5» — это цилиндрический герметичный разъём производства АО «Завод Элекон», предназначенный для соединения электрических цепей в различных системах. Изделие относится к серии 2РМДТ, которая применяется в авиации, судостроении и других отраслях, где требуются надёжные контакты в жёстких условиях эксплуатации.

Разъём обеспечивает защиту от пыли, влаги и механических воздействий благодаря герметичной конструкции. Он используется в электрических цепях аппаратуры, где предъявляются повышенные требования к надёжности соединения: в авиационной технике, военной технике и промышленных системах.

Расшифровка обозначения

Маркировка изделия построена по системе ГОСТ и содержит полную информацию о конструкции и характеристиках:

2РМДТ — серия герметичных разъёмов среднего габарита;
27 — условный размер корпуса;
К — кабельный корпус;
П — прямой патрубок;
Н — гайка патрубка для неэкранированного кабеля;
24 — количество контактов;
Г — розетка;
В — контакты с серебряным покрытием;
1 — теплостойкость до 100 градусов Цельсия;
В — всеклиматическое исполнение;
«5» — вид приёмки и сочетание контактов диаметром 1,5 мм.

Технические характеристики

Соединитель работает с постоянным и переменным током с частотой до 3 МГц. Максимальное напряжение составляет 560 В, ток на контакт — до 7 А. Сопротивление контакта находится в пределах от 0,8 до 2,5 мОм, сопротивление изоляции — не менее 1000 МОм.

Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, допускается кратковременный нагрев до плюс 150 градусов Цельсия. Разъём выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате, а также влажность до 98 процентов при температуре плюс 25 градусов Цельсия.

Применение и ресурс

Благодаря герметичному исполнению и стойкости к внешним воздействиям разъём востребован в бортовых системах летательных аппаратов, судовом оборудовании, военной технике и ответственных промышленных установках. Минимальная наработка изделия составляет 1000 часов, срок хранения — 15 лет.

Всеклиматическое исполнение и приёмка «5» подтверждают пригодность разъёма для эксплуатации в тяжёлых условиях при повышенных требованиях к качеству и стабильности электрического соединения.
