Назначение соединителя

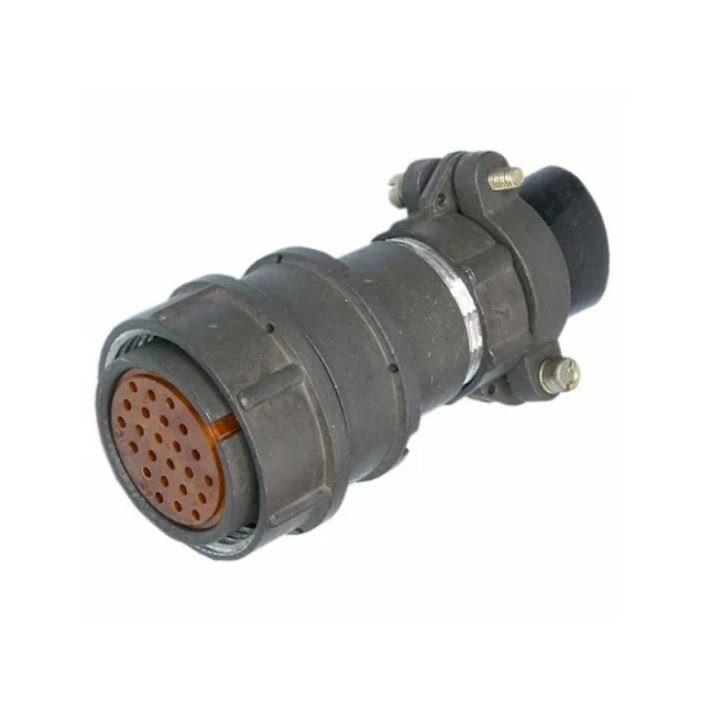

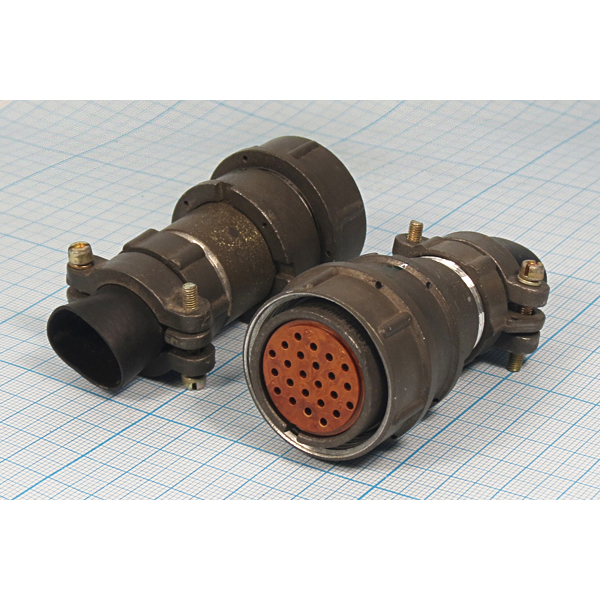

Соединитель 2РМДТ27КПН24Г1В1В «ОС» представляет собой кабельную розетку цилиндрического типа, предназначенную для коммутации электрических цепей постоянного и переменного тока. Изделие применяется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Конструкция соединителя обеспечивает надёжное соединение за счёт резьбового фиксирования, что делает его пригодным для эксплуатации в условиях повышенной механической нагрузки.

Приёмка «ОС» означает, что изделие прошло приёмочный контроль в соответствии с особыми требованиями заказчика и допущено к применению в ответственных системах. Такой статус подтверждает соответствие соединителя повышенным требованиям к качеству и надёжности.

Подтверждённые технические характеристики

Общие параметры

• Тип соединителя: негерметичный, цилиндрический, низкочастотный
• Корпус: кабельный с прямым патрубком
• Количество контактов: 24
• Диаметр контактов: 1 миллиметр
• Покрытие контактов: серебро

Электрические параметры

• Максимальное рабочее напряжение: 560 вольт или 700 вольт в зависимости от типа номинала
• Токовая нагрузка на одиночный контакт: от 4 ампер до 36 ампер
• Максимальная суммарная токовая нагрузка на соединитель: от 27 ампер до 260 ампер

Условия эксплуатации

• Температура окружающей среды: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия
• Повышенная относительная влажность при температуре плюс 25 градусов Цельсия: до 98 процентов
• Вибрация: диапазон частот от 1 герца до 5000 герц с амплитудой ускорения до 490 метров на секунду в квадрате
• Одиночные механические удары: пиковое ударное ускорение до 5000 метров на секунду в квадрате
• Многократные механические удары: пиковое ударное ускорение до 1000 метров на секунду в квадрате

Конструкция и применение

Кабельное исполнение с прямым патрубком упрощает монтаж соединителя на кабель и обеспечивает удобство прокладки цепей. Резьбовое фиксирование сочленения препятствует самопроизвольному рассоединению под воздействием вибрации и ударов, что особенно важно для подвижных и вибронагруженных объектов.

Благодаря широкому диапазону рабочих температур, стойкости к повышенной влажности и механическим воздействиям соединитель подходит для промышленного и специализированного оборудования. Двадцать четыре контакта позволяют организовать передачу сигналов и питания по одному корпусу, сокращая число разъёмных соединений в аппаратуре.

Надёжность и сроки службы

• Минимальная наработка: не менее 1000 часов
• Максимальное количество сочленений и расчленений: до 500 раз
• Гарантийный срок хранения: до 15 лет

Указанные показатели отражают ресурс соединителя при соблюдении условий эксплуатации и хранения. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при многократной коммутации.

Дополнительные сведения

Артикул изделия: 2385. Категория: 2РМД. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Комплектация, страна производства и сведения о сертификатах в приведённых данных не содержатся, поэтому не приводятся.

Соединитель 2РМДТ27КПН24Г1В1В «ОС» является надёжным и универсальным решением для подключения электрических цепей в промышленных и специализированных приложениях, где требуются стойкость к вибрации, ударам и широкому диапазону температур.
