Назначение соединителя 2РМДТ27КПН19ШВ1В «5»

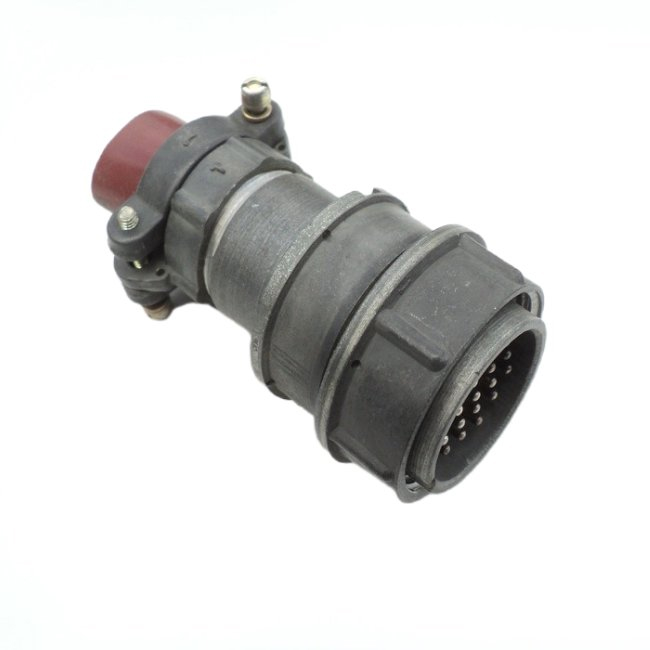

Соединитель 2РМДТ27КПН19ШВ1В «5» (артикул 2384, категория 2РМД) представляет собой цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения с резьбовой фиксацией в сочлёнённом положении. Изделие предназначено для надёжного соединения и разъединения электрических цепей в герметичных и всеклиматических условиях эксплуатации.

Конструкция обеспечивает стабильный электрический контакт при воздействии влаги, вибрации, ударных нагрузок и перепадов температуры, что делает соединитель пригодным для ответственных систем, где недопустимы перерывы в передаче сигнала или питания.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме и расшифровывается следующим образом:

• 2РМДТ — базовый тип: негерметичный тропикоустойчивый соединитель;
• 27 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — неэкранированный;
• 19 — количество контактов;
• Ш — экранирующий штуцер;
• 5 — золотопокрытие контактов;
• В — всеклиматическое исполнение;
• 1 — теплостойкость до 100 °C;
• В — дополнительное всеклиматическое исполнение.

Отдельно в характеристиках VirtueMart указана приёмка «5», что подтверждает соответствие изделия установленным требованиям приёмки по данной категории.

Основные технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 700 В. Ток на контакт составляет от 4 до 36 А, суммарная токовая нагрузка достигает 260 А. Такие параметры позволяют применять изделие как в слаботочных цепях управления, так и в силовых линиях питания.

Изделие устойчиво к воздействию синусоидальной вибрации в диапазоне частот от 50 до 10 000 Гц с уровнем до 170 дБ, выдерживает механические удары с ускорением до 5 000 м/с² и линейное ускорение до 2 000 м/с². Рабочий диапазон температур — от минус 60 до плюс 100 °C при относительной влажности до 98 %.

Электрические параметры изоляции и линий связи:

• сопротивление изоляции — не менее 5 000 МОм;
• ёмкость между контактами — не более 6 пФ.

Малые значения межконтактной ёмкости важны для цепей, где требуется минимальное взаимное влияние проводников и сохранение формы сигнала.

Применение и условия эксплуатации

Соединители данного типа используются в авиации, судостроении и промышленности для подключения кабелей в жёстких условиях: при повышенной влажности, интенсивной вибрации и значительных перепадах температур. Резьбовая фиксация в сочлёнённом положении исключает самопроизвольное расчленение под действием вибрации и ударных нагрузок.

Монтаж выполняется объёмной пайкой. Заявленный срок службы составляет до 15 лет при наработке не менее 1 000 часов и количестве циклов сочленения не менее 500.

Ключевые особенности

• тропикоустойчивое всеклиматическое исполнение;
• резьбовая фиксация сочленённого положения;
• 19 контактов с золотопокрытием;
• диапазон рабочих температур от минус 60 до плюс 100 °C;
• приёмка «5».

Таким образом, 2РМДТ27КПН19ШВ1В «5» — это надёжный цилиндрический низкочастотный соединитель для эксплуатации в тяжёлых климатических и механических условиях, обеспечивающий стабильное соединение электрических цепей на протяжении всего срока службы.
