Назначение соединителя 2РМДТ27КПН19ШВ1 «5»

2РМДТ27КПН19ШВ1 «5» — это электрический низкочастотный цилиндрический негерметичный соединитель общего назначения. Он предназначен для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории 2РМД и выпускается с приёмкой «5».

Соединитель применяется там, где требуется надёжная коммутация цепей при воздействии вибрации, ударных и линейных нагрузок, а также при пониженном атмосферном давлении. Конструкция с резьбовым сочленением обеспечивает механическую фиксацию ответных частей и стабильный электрический контакт в условиях эксплуатации.

Подтверждённые технические особенности

Соединитель имеет резьбовое сочленение и 19 контактов диаметром 1,5 мм с серебряным покрытием. Обозначение «ШВ» указывает на серебряное покрытие контактов. Индекс «1» соответствует теплостойкости до +100 °C. Исполнение — всеклиматическое.

Основные электрические параметры:

• максимальное рабочее напряжение — до 560 В;
• сопротивление изоляции — не менее 5000 МОм;
• ток на контакт — до 2,5 А;
• рабочая частота — до 3 МГц;
• метод монтажа — обжимка;
• контакты — извлекаемые.

Температурный диапазон эксплуатации составляет от минус 60 °C до плюс 100 °C, с кратковременными сменами до плюс 150–180 °C. Соединитель выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением до 490 м/с², удары до 5000 м/с², линейные нагрузки до 2000 м/с² и пониженное давление до 133 Па.

Конструктивные признаки

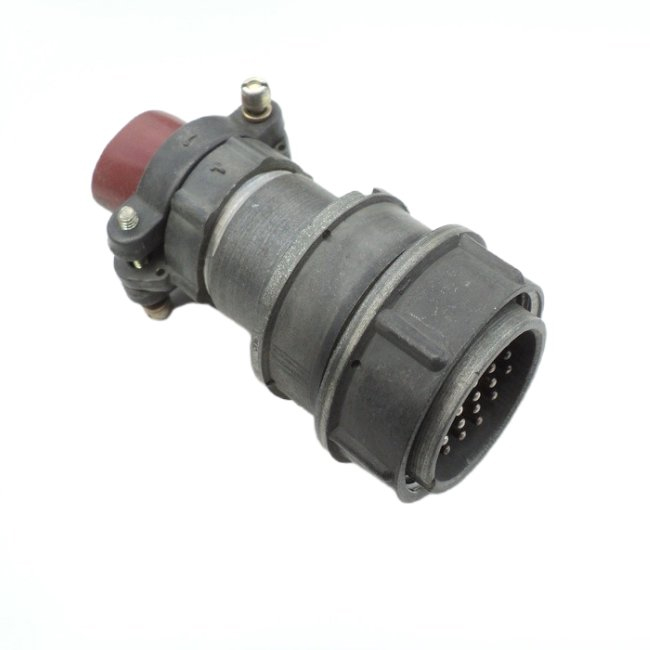

Корпус соединителя — серый цилиндрический, с 19 контактами и резьбовым соединением. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях повышенного давления среды или прямого воздействия жидкостей, однако всеклиматическое исполнение допускает эксплуатацию в различных климатических зонах.

Извлекаемые контакты позволяют проводить замену или перекомпоновку контактной группы при монтаже и обслуживании. Метод обжимки обеспечивает надёжное соединение проводников с контактами без пайки.

Применение

Соединитель 2РМДТ27КПН19ШВ1 «5» применяется в авиации, корабельном оборудовании, гиромоторах и датчиках. Он подходит для использования в радиоэлектронной и радиотехнической аппаратуре, где необходимо соединять длинные электрические цепи и сохранять работоспособность при интенсивных механических воздействиях.

Благодаря теплостойкости до +100 °C и всеклиматическому исполнению изделие может эксплуатироваться в широком диапазоне температур и климатических условий. Приёмка «5» подтверждает соответствие установленным требованиям для данной категории продукции.
