Назначение разъема 2РМДТ27КПН19Ш5В1В

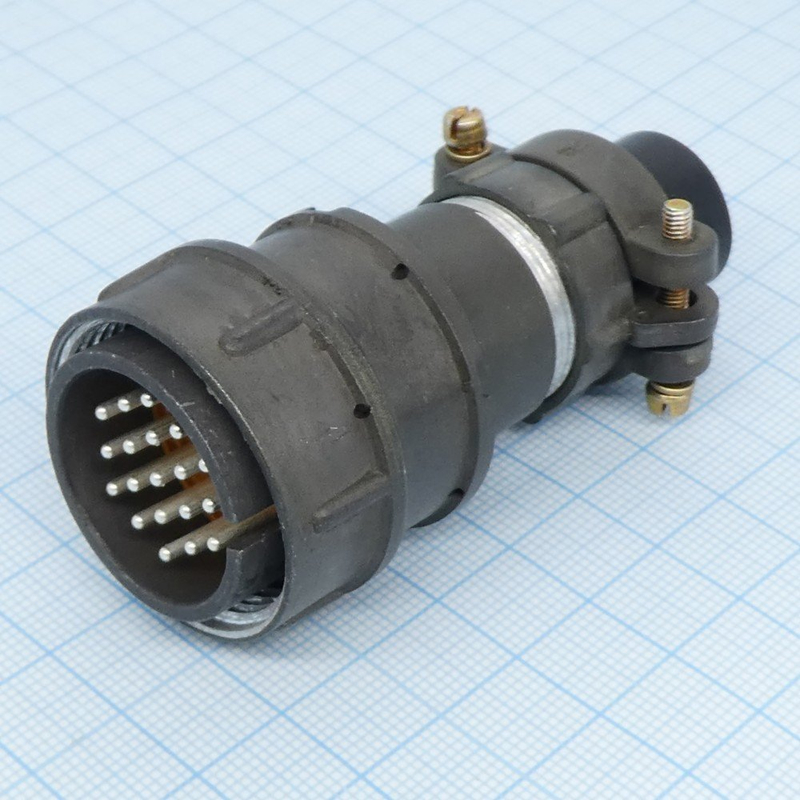

Разъем 2РМДТ27КПН19Ш5В1В производства завода «Элекон» представляет собой негерметичную 19‑контактную кабельную вилку серии 2РМДТ, изготовленную по ТУ ГЕ0.364.126 и прошедшую приемку ОТК. Изделие предназначено для электрического соединения кабельных жил в цепях постоянного и переменного тока с частотой до 3 МГц.

Разъем применяется в аппаратуре общего и военного назначения, где требуется надежное резьбовое сочленение и стойкость к интенсивным механическим и климатическим воздействиям. Поставка осуществляется в заводской упаковке, что подтверждает сохранность изделия при транспортировке и хранении.

Подтвержденные технические особенности

Электрические параметры

• Количество контактов — 19, контакты штыревые, извлекаемые, диаметром 1,5 мм.
• Максимальное рабочее напряжение — до 560 В постоянного и переменного тока.
• Максимальный ток на контакт — до 7 А, суммарный ток на разъем — до 110 А.
• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Конструкция и материалы

• Корпус — цилиндрический, из алюминиевого сплава А‑22 с оксидированным покрытием, диаметр примерно 35 мм, высота около 62,5 мм.
• Тип корпуса — кабельный, патрубок прямой.
• Изолятор — карболит.
• Контакты — латунь с серебряным покрытием.
• Сочленение — резьбовое, шаг резьбы накидной гайки M30 на 1,5 мм.

Условия эксплуатации и ресурс

• Рабочий температурный диапазон — от минус 60 °C до плюс 100 °C, теплостойкость 100 °C.
• Относительная влажность — до 98% при плюс 40 °C.
• Допустимое атмосферное давление — от глубокого вакуума до повышенного.
• Число циклов сочленения‑расчленения — не менее 500.
• Минимальная наработка — 1000 часов, минимальный срок сохраняемости — порядка 15 лет.
• Вибрация — до 50 g в диапазоне 1–5000 Гц, ударные нагрузки многократного и одиночного действия.

Применение и эксплуатационные качества

Благодаря негерметичному исполнению и кабельному типу корпуса вилка 2РМДТ27КПН19Ш5В1В удобна для монтажа на кабельных сборках внутри блоков, стоек и пультов. Резьбовое сочленение с накидной гайкой M30 на 1,5 мм обеспечивает плотный и стабильный контакт, устойчивый к вибрационным и ударным нагрузкам.

Серебряное покрытие контактов снижает переходное сопротивление, что важно для цепей с частотой до 3 МГц и током до 7 А на контакт. Оксидированное покрытие корпуса из сплава А‑22 защищает от коррозии, а карболитовый изолятор сохраняет диэлектрические свойства в широком диапазоне температур и влажности.

Разъем рассчитан на длительную эксплуатацию: не менее 500 циклов сочленения, наработка от 1000 часов и срок сохраняемости порядка 15 лет. Приемка ОТК подтверждает соответствие изделия требованиям ТУ ГЕ0.364.126. Год выпуска — 2025.
