Назначение разъема 2РМДТ27КПН19Ш5В1В

Разъем 2РМДТ27КПН19Ш5В1В производства «Элекон» с приемкой «ОТК» — это цилиндрический низкочастотный кабельный соединитель серии 2РМДТ, предназначенный для внутреннего объемного монтажа и коммутации электрических цепей постоянного и переменного тока. Изделие применяется там, где требуется надежное механическое и электрическое соединение при воздействии вибраций, ударных нагрузок, повышенной влажности и широкого диапазона температур.

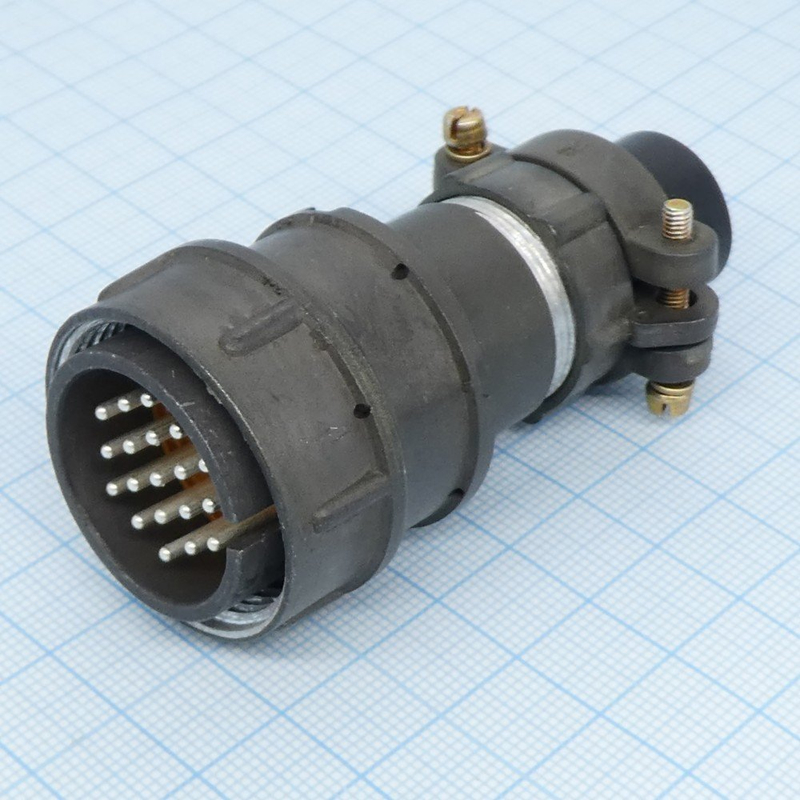

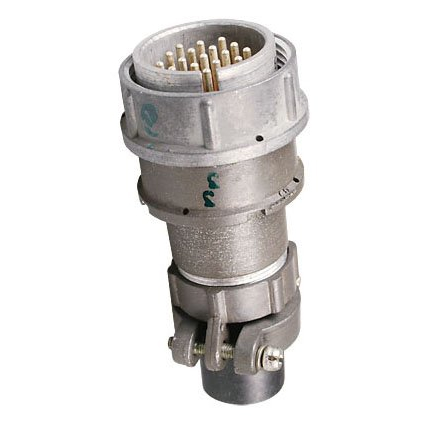

Конструктивно это кабельная вилка с прямым патрубком, условный размер корпуса 27, резьбовое соединение. Разъем относится к негерметичному исполнению, без экрана, климатическое исполнение В2.1.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели разъема.

• Количество контактов: 19 штырьковых, извлекаемых, диаметром 1,5 мм.
• Максимальный рабочий ток на один контакт: до 7 А.
• Суммарный ток на разъем: до 110 А.
• Максимальное рабочее напряжение: до 560 В постоянного и переменного тока.
• Сопротивление контакта: не более 2,5 мОм (0,0025 Ом) на контакт 1,5 мм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Корпус: алюминиевый сплав А-22, покрытие — оксидирование, цвет корпуса серый, цвет изолятора — коричневый (карболит).
• Габариты: диаметр корпуса около 35 мм, высота порядка 62,5 мм.
• Количество сочленений-расчленений: не менее 500 циклов.
• Срок хранения: до 15 лет при соблюдении условий хранения.

Условия эксплуатации

Разъем рассчитан на работу в жестких условиях. Температурный диапазон: от минус 60 °C до плюс 100 °C, теплостойкость 1 класса (100 °C). Влажность: до 98 процентов при температуре плюс 40 °C. Изделие переносит синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 50 g, а также многократные удары до 100 g и одиночные удары до 500 g при относительно малой длительности импульса.

Монтаж и применение

Механический монтаж выполняется объемным способом в корпусе. Электрическое подключение проводов осуществляется методом пайки. Для кабеля используется накидная гайка с шагом резьбы M30×1,5 мм.

Разъем применяется в промышленной и радиоэлектронной аппаратуре, где важны надежность и устойчивость к вибрациям и перепадам температур. Для построения полного соединения к данной вилке подбираются совместимые розетки серии 2РМД.

Поставка осуществляется в заводской упаковке. Год выпуска — 2025, приемка — «ОТК». Артикул: 20176.
