Назначение

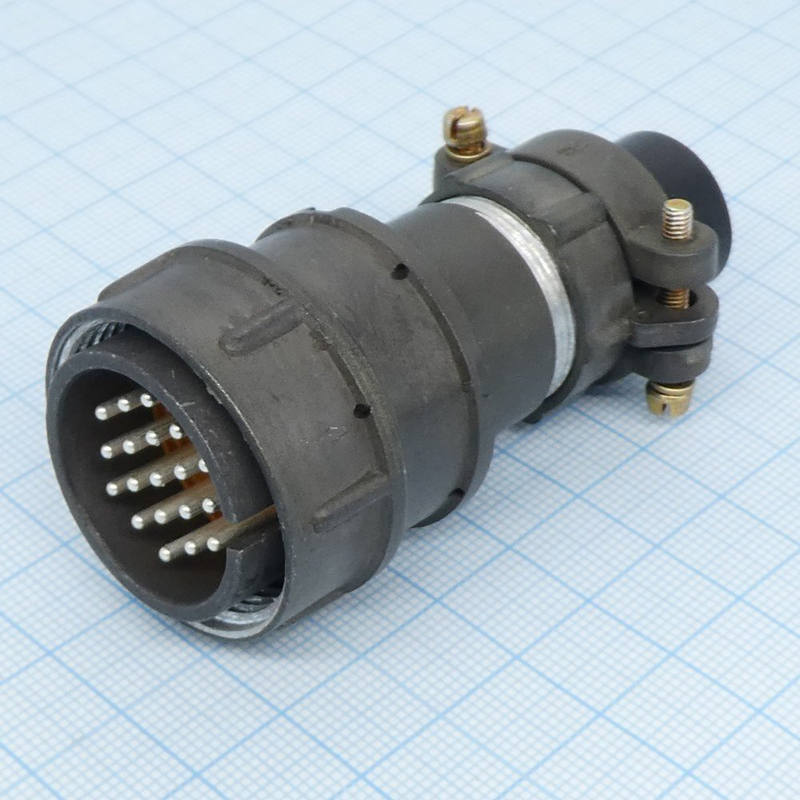

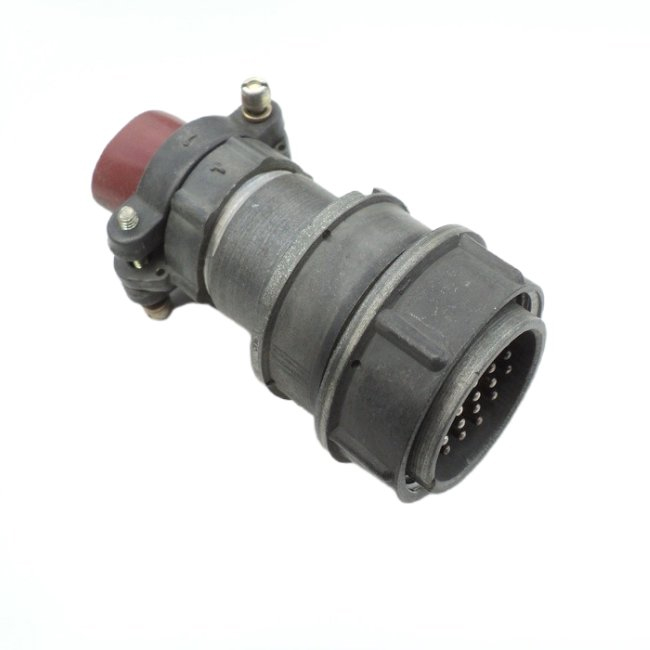

2РМДТ27КПН19Ш5В1В — кабельная вилка производства АО «Завод Элекон», относящаяся к серии цилиндрических низкочастотных разъёмов 2РМДТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в составе кабельных сборок и жгутов, где требуется надёжное механическое и электрическое соединение при воздействии интенсивных эксплуатационных нагрузок.

Конструкция и материалы

Корпус вилки изготовлен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Изолятор выполнен из карболита коричневого цвета. Сочленение с ответной частью резьбовое, корпус имеет одношпоночную поляризацию, что исключает неправильную стыковку. Монтаж электрический — пайка, механический — объёмный.

Конструкция включает уплотнительную втулку и прямой патрубок типа П с гайкой для неэкранированного кабеля (Н). Габариты: диаметр корпуса 35 мм, высота 62,5 мм.

Контактная система

• Число контактов — 19.
• Диаметр контактов — 1,5 мм.
• Материал контактов — латунь с серебряным покрытием (Ag).
• Тип контактов — штыревые, круглой формы, извлекаемые.

Технические характеристики

• Рабочее напряжение — до 560 В.
• Ток на контакт — до 7 А.
• Ток на разъём — до 110 А.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — 5000 МОм.
• Теплостойкость — до 100 °С (группа 1).
• Ресурс — 500 соединений.
• Наработка на отказ — до 175 000 ч.

Устойчивость к внешним воздействиям

Разъём выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением 50 g, акустические шумы до 170 дБ и удары до 500 g. Рабочий диапазон температур — от минус 60 до плюс 100 °С. Допустимая влажность — 98 процентов при температуре плюс 40 °С. Работоспособность сохраняется при давлении от 0,00001 до 3000 Па.

Применение и соответствие стандартам

Изделие соответствует ГОСТ или техническим условиям ТУ ГЕ0.364.126. Благодаря высокой стойкости к вибрации, ударам, перепадам температуры и давления вилка применяется в авиационной технике и других отраслях промышленности с жёсткими условиями эксплуатации. Разъём подходит для использования в бортовых системах, приборах и кабельных линиях, где предъявляются повышенные требования к надёжности соединения.
