2РМДТ27КПН19Ш5В1В: кабельный разъём для надёжного соединения электрических цепей

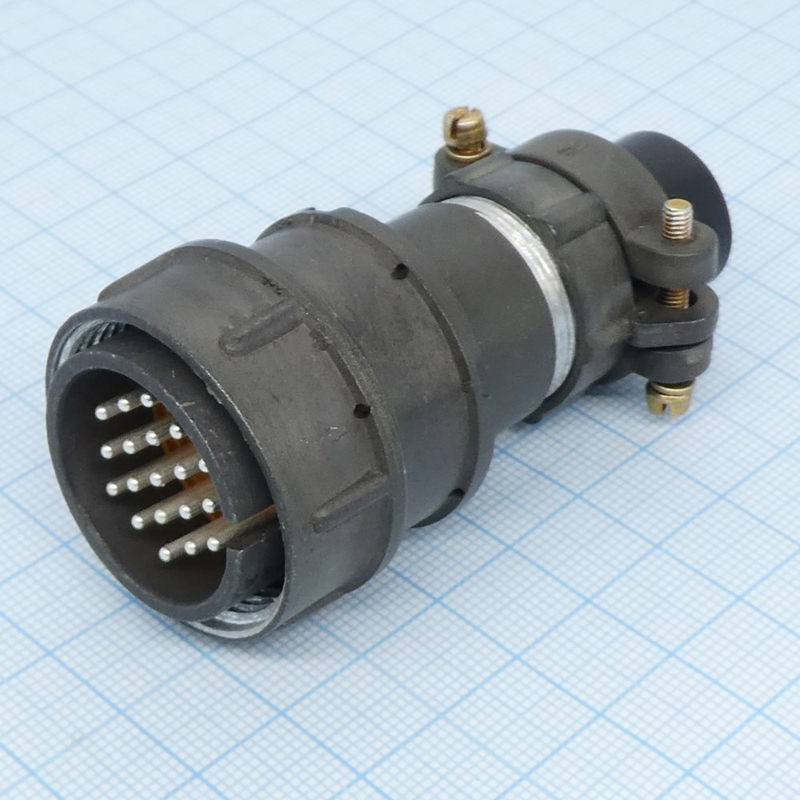

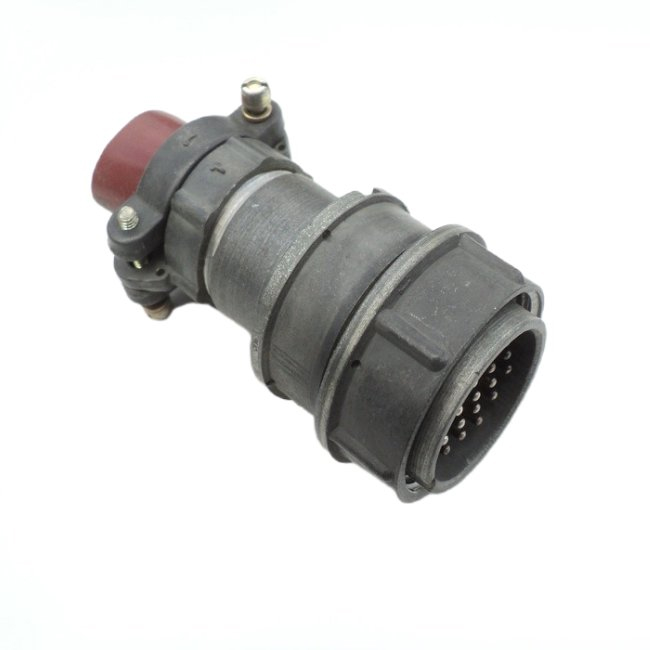

Разъём 2РМДТ27КПН19Ш5В1В представляет собой цилиндрическую кабельную вилку серии 2РМДТ, предназначенную для внутреннего объёмного монтажа и ручного соединения электрических цепей. Конструкция рассчитана на эксплуатацию в цепях постоянного и переменного тока частотой до 3 МГц, включая оборудование, работающее в условиях вибраций, перепадов температуры и повышенной влажности.

Конструкция и назначение

Изделие относится к негерметичным, тропикоустойчивым соединителям с резьбовой фиксацией сочленённого положения. Кабельное исполнение с прямым патрубком обеспечивает удобный ввод кабеля, а соединение контактов выполняется пайкой.

В маркировке 2РМДТ27КПН19Ш5В1В указываются основные конструктивные признаки:

• 2РМДТ — серия цилиндрических низкочастотных соединителей.

• 27 — условный размер корпуса.

• К — кабельное исполнение.

• П — прямой патрубок.

• Н — гайка для неэкранированного кабеля.

• 19 — число контактов.

• Ш — штыревые контакты.

• 5 — контактная вставка на 19 контактов диаметром 1,5 мм.

Основные параметры

Для исполнения с 19 контактами заявлены следующие электрические характеристики:

Контакты выполнены из латуни и могут иметь серебряное покрытие, способствующее стабильности переходного сопротивления. Корпус, по данным производителей, изготавливается из алюминиевого сплава, а изолятор — из карболита.

Эксплуатационная стойкость

2РМДТ27КПН19Ш5В1В рассчитан на работу при температурах от −60 до +100 °C. Резьбовой способ сочленения помогает предотвратить случайное размыкание пары при механических воздействиях, а одношпоночная поляризация исключает неправильную ориентацию при подключении.

Ключевые показатели надёжности:

• До 500 циклов сочленения и расчленения.

• Минимальная наработка — 1000 часов.

• Минимальный срок сохраняемости — 15 лет.

• Допускается эксплуатация при относительной влажности до 98% при +40 °C.

• Соединитель рассчитан на воздействие вибрации в диапазоне от 1 до 5000 Гц.

Где применяется разъём

Такой тип разъёма используют там, где требуется компактно и надёжно объединить несколько силовых или сигнальных цепей в одном кабельном соединении. Это может быть промышленная автоматика, измерительные комплексы, испытательные стенды, транспортное и специальное оборудование, системы управления и распределительные устройства.

Например, 19-контактная вилка может одновременно передавать питание нескольким узлам, сигналы управления и линии обратной связи, при этом резьбовая фиксация снижает риск нарушения контакта из-за вибрации оборудования. Для корректной работы важно подбирать ответную часть с совместимым типоразмером, контактной группой и исполнением, а монтаж пайкой выполнять с соблюдением требований к сечению проводника и качеству изоляции.
