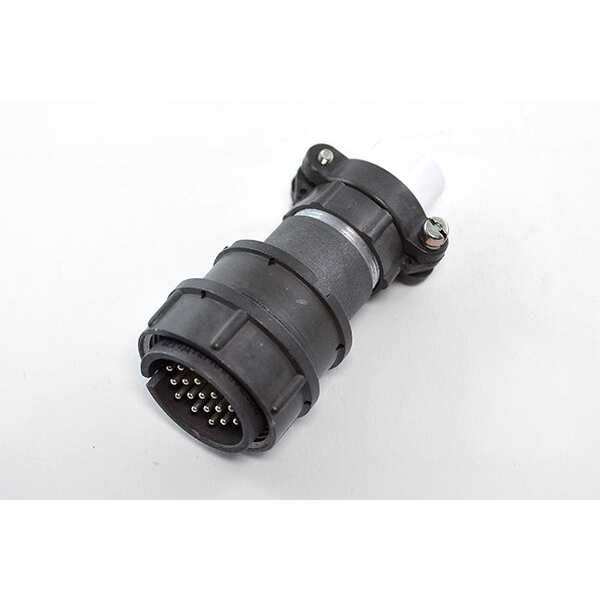

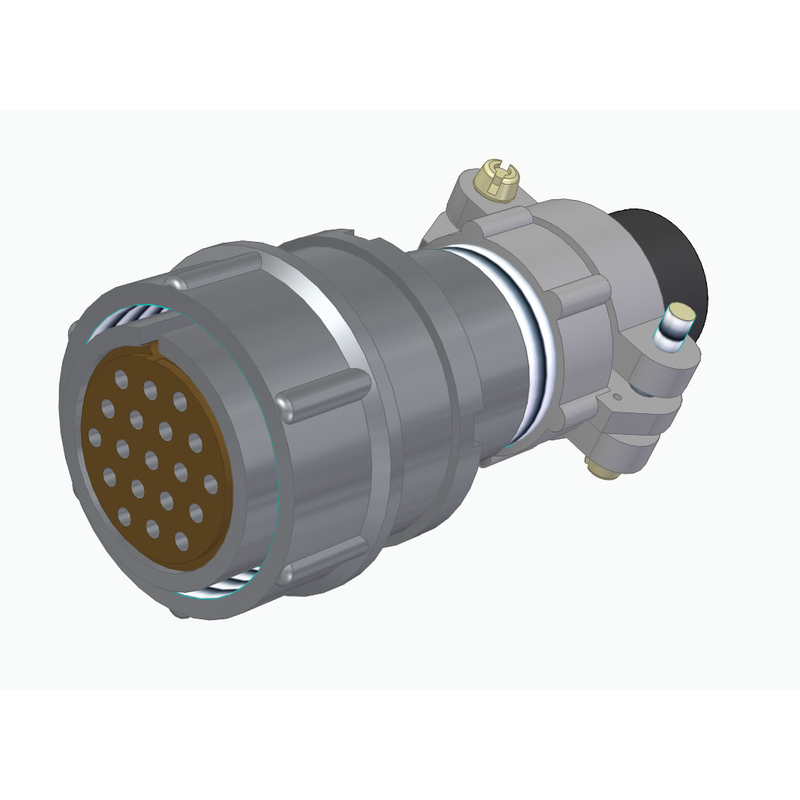

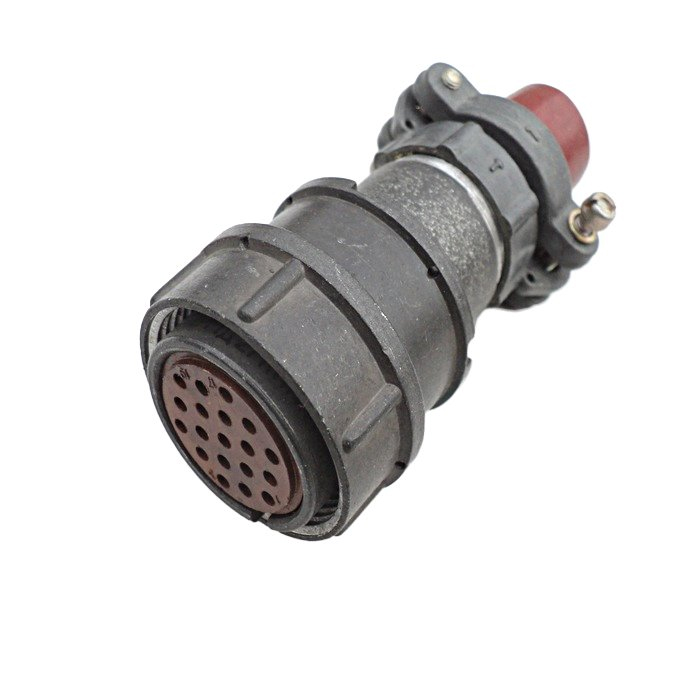

2РМД(Т)27КПН19ГВ1 «5»

Цена:

600 ₽

Технические характеристики

Соединитель 2РМД(Т)27КПН19ГВ1 «5» — это низкочастотный цилиндрический негерметичный электрический разъём российского производства, относящийся к серии 2РМД/2РМДТ. По записи «ГВ1» обычно обозначается розетка (гнездо) кабельного исполнения с прямым патрубком, рассчитанная на 19 контактов; цифра «5» указывает на сочетание диаметров контакт‑элементов, чаще всего 1,5 мм.

Этот разъём применяется для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре, как соединитель общего назначения. Он используется в условиях жёстких вибрационных и ударных нагрузок, что позволяет применять его в промышленной автоматике, авионике, транспортном и военном оборудовании.

Тип корпуса: кабельный (к), с прямым патрубком (п).
Количество контактов: 19, извлекаемые, с диаметром около 1,5 мм.
Исполнение контактов: покрытие, как правило, серебро или серебро+дополнительная защита; климатическое исполнение соответствует категориям по ГОСТ 15150 (обычно УХЛ2.1 или всеклиматическое исполнение «В»).

Рабочее напряжение: до примерно 560 В постоянного или переменного тока.
Максимальная токовая нагрузка на один контакт: порядка 7 А, что позволяет использовать разъём в слаботочных и силовых цепях небольшой мощности.
Сопротивление изоляции в нормальных условиях: не менее 5000 МОм, что обеспечивает высокую надёжность изоляции.
Механическая стойкость: рассчитан на несколько сотен циклов сочленения/расчленения (обычно около 500) и длительный срок сохраняемости (до 10–15 лет).

Описание

Назначение соединителя

Соединитель 2РМД(Т)27КПН19ГВ1 «5» — низкочастотный цилиндрический негерметичный электрический разъём российского производства, относящийся к серии 2РМД / 2РМДТ. Изделие предназначено для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре и применяется как соединитель общего назначения. Конструкция рассчитана на эксплуатацию в условиях жёстких вибрационных и ударных нагрузок, что допускает его использование в промышленной автоматике, авионике, транспортном и военном оборудовании.

Расшифровка обозначения и конструктивные особенности

Маркировка разъёма несёт информацию о его исполнении. Сочетание «ГВ1» обычно обозначает розетку (гнездовую часть) кабельного исполнения с прямым патрубком. Число 19 в обозначении указывает на количество контактов. Цифра «5» соответствует сочетанию диаметров контакт-элементов, чаще всего 1,5 миллиметра.

Тип корпуса — кабельный (к), с прямым патрубком (п). Контакты извлекаемые, что упрощает монтаж и обслуживание. Покрытие контактов, как правило, серебро либо серебро с дополнительной защитой. Климатическое исполнение соответствует категориям по ГОСТ 15150 — обычно УХЛ2.1 либо всеклиматическое исполнение «В».

Основные технические характеристики

Количество контактов: 19, извлекаемые.
Диаметр контакт-элементов: около 1,5 миллиметра.
Рабочее напряжение: до примерно 560 вольт постоянного или переменного тока.
Максимальная токовая нагрузка на один контакт: порядка 7 ампер.
Сопротивление изоляции в нормальных условиях: не менее 5000 мегаом.
Механическая стойкость: около 500 циклов сочленения и расчленения.
Срок сохраняемости: до 10–15 лет.

Применение и условия эксплуатации

Благодаря сочетанию токовой нагрузки порядка 7 ампер на контакт разъём пригоден как для слаботочных сигнальных, так и для силовых цепей небольшой мощности. Высокое сопротивление изоляции (не менее 5000 мегаом) обеспечивает надёжное разделение цепей и стабильность передачи сигнала.

Изделие востребовано там, где требуется стойкость к вибрации и ударам: в промышленной автоматике, авионике, на транспорте и в военной технике. Кабельное исполнение с прямым патрубком упрощает разделку кабеля и фиксацию жгута. Значительный срок сохраняемости (до 10–15 лет) позволяет использовать разъём в составе комплектующих длительного хранения.

Приёмка и категория

Для данной позиции указана приёмка «5». Артикул изделия — 1470, категория — 2РМД. Производитель в предоставленных данных не указан.
