Назначение и область применения

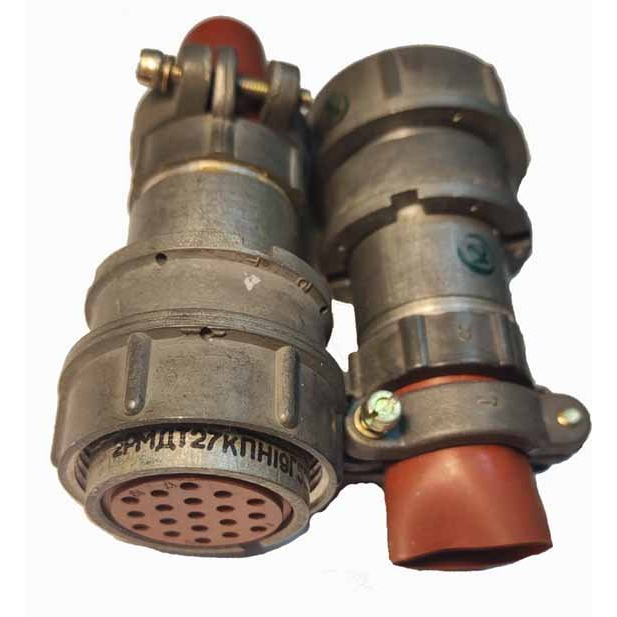

Соединитель 2РМДТ27КПН19Г5В1ВЛ (артикул 40249) — низкочастотный цилиндрический негерметичный электрический разъём общего назначения из семейства типоразмеров 2РМДТ (модификация 2РМД). Изделие предназначено для соединения и разъединения цепей постоянного и переменного тока в различных радиоэлектронных и радиотехнических устройствах.

Разъём применяется в электрических цепях постоянного и переменного тока с частотой до нескольких мегагерц, в том числе в радио- и радиотехнической аппаратуре общего и всеклиматического исполнения. Стандартное применение — кабельное подключение линий питания и сигнальных цепей в промышленной и военной электронике, а также в бортовой и подвижной аппаратуре.

Конструкция и типоразмер

Корпус разъёма имеет типоразмер 27 по условному ряду 2РМ/2РМДТ. В контактном поле расположено 19 контактов, как правило, 7 мощных и 12 сигнальных. Части соединителя сочленяются резьбовым соединением с металлическим кольцом-обжимом, что обеспечивает надёжную фиксацию и устойчивость к вибрации. Монтаж контактов — обжимной: контакты извлекаемые, рассчитаны под оконцевание проводов обжимом.

Электрические характеристики

• Максимальное рабочее напряжение для 19-контактных исполнений 2РМД/2РМДТ — до 560 В постоянного или переменного тока.
• Токовая нагрузка на одиночный контакт — ориентировочно до 7 А для типоразмера 2РМДТ-27 с 19 контактами.
• Сопротивление контакта — не более порядка 2,5 мОм на один контакт, что обеспечивает малые потери и нагрев.
• Ёмкость между контактами — до 6 пФ, что допускает применение на частотах до 3 МГц.

Климатическое исполнение и условия эксплуатации

Разъём выпущен во всеклиматическом исполнении (В), что соответствует всеклиматическому исполнению по ГОСТ 15150-69, в том числе УХЛ, Т, О и другим. Диапазон рабочих температур окружающей среды — примерно от −60 до +100 °C с возможными кратковременными перегревами до более высоких значений.

Соединитель рассчитан на работу при синусоидальной вибрации с ускорением порядка до 490 м/с² (около 50 g) и повышенных ударных нагрузках, что делает его пригодным для бортовой и подвижной аппаратуры.

Маркировка и исполнение

Условное обозначение расшифровывается по типовому ряду 2РМДТ:

• 2РМДТ — тип цилиндрического низкочастотного негерметичного тропикоустойчивого разъёма.
• 27 — условный размер корпуса.
• КПН19 — кабельная розетка с 19 контактами в поле.
• Г5 — вариант контактного поля и конструкции.
• В1 — климатическое и температурное исполнение (всеклиматическое, рабочая температура до 100 °C).
• ВЛ — обозначение конкретного исполнения в ряду.

В характеристиках товара указана приёмка «5» и год выпуска 95. Сведения о производителе в данных о товаре не указаны.
