2РМДТ27КПН19Г5В1В: надежное решение для многоконтактных электрических соединений

Разъём 2РМДТ27КПН19Г5В1В применяется для коммутации электрических цепей в радиоэлектронной, радиотехнической и промышленной аппаратуре. Это цилиндрический низкочастотный соединитель с 19 контактами, рассчитанный на эксплуатацию в условиях вибраций, перепадов температуры и других внешних воздействий.

Назначение и конструкция

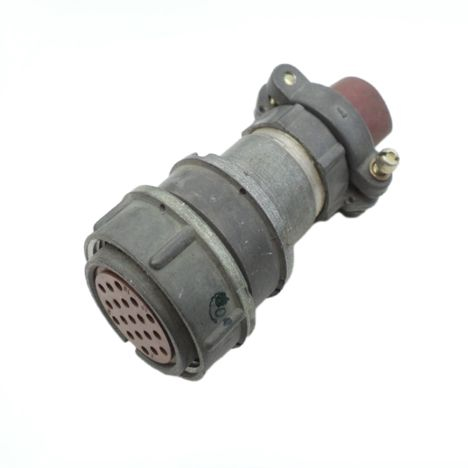

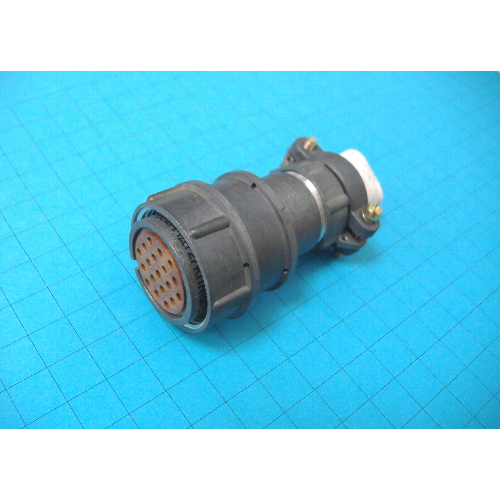

Изделие относится к серии 2РМДТ — негерметичных тропикоустойчивых электрических соединителей. Конкретное исполнение 2РМДТ27КПН19Г5В1В представляет собой кабельную розетку с прямым патрубком, предназначенную для неэкранированного кабеля.

Конструкция предусматривает резьбовое сочленение с ответной частью. Такой способ фиксации помогает обеспечить устойчивое механическое соединение и снизить риск самопроизвольного расстыковывания при вибрации и ударных нагрузках. Одношпоночная поляризация исключает ошибочное соединение контактов при монтаже.

Маркировка 2РМДТ27КПН19Г5В1В указывает на основные конструктивные признаки:

• 2РМДТ — серия цилиндрических низкочастотных соединителей;

• 27 — условный размер корпуса;

• К — кабельное исполнение;

• П — прямой патрубок;

• Н — вариант для неэкранированного кабеля;

• 19 — число контактов;

• Г — розетка;

• 5 — контактная схема с контактами диаметром 1,5 мм;

• В — серебряное покрытие контактов;

• 1 — исполнение с рабочей температурой до +100 °C.

Ключевые параметры

Разъём 2РМДТ27КПН19Г5В1В рассчитан на работу в цепях постоянного и переменного тока, включая сигналы частотой до 3 МГц. Для данной модификации указываются следующие характеристики:

Для контактов диаметром 1,5 мм нормируется низкое переходное сопротивление — не более 2,5 мОм. Это важно для стабильной передачи питания и сигналов, особенно в устройствах, где требуется надежная многоконтактная коммутация.

Эксплуатационные возможности

2РМДТ27КПН19Г5В1В рассчитан на применение в сложной технике, где соединитель должен сохранять работоспособность при механических и климатических воздействиях. В зависимости от исполнения и нормативной документации серия выдерживает синусоидальную вибрацию в широком диапазоне частот, ударные нагрузки и линейные ускорения.

Температурный диапазон от −60 до +100 °C позволяет использовать соединитель в оборудовании, работающем как в холодных помещениях или неотапливаемых шкафах, так и вблизи нагревающихся электронных узлов. Серебряное покрытие контактов способствует сохранению качественного электрического соединения при регулярных циклах подключения и отключения.

Где используется разъём

Разъём подходит для построения разъёмных соединений между блоками, кабельными жгутами и отдельными узлами аппаратуры. Типовые области применения включают:

• радиоэлектронные комплексы и приборные системы;

• промышленную автоматику и системы управления;

• измерительное и испытательное оборудование;

• электрошкафы, пульты и стойки;

• телеметрические и коммуникационные устройства;

• оборудование общего и специального назначения.

Благодаря 19 контактам модель удобна для случаев, когда в одном соединении необходимо передать несколько цепей питания, управляющих сигналов или дискретных линий. Например, один разъём может объединять питание исполнительных устройств, сигналы датчиков, цепи управления и резервные контакты в составе одного кабельного интерфейса.

Итог

2РМДТ27КПН19Г5В1В — это 19-контактная кабельная розетка серии 2РМДТ с прямым патрубком, резьбовой фиксацией и контактами диаметром 1,5 мм. Модель рассчитана на рабочее напряжение до 560 В, ток до 7 А на контакт и эксплуатацию при температуре от −60 до +100 °C, что делает её практичным компонентом для надежных электрических соединений в промышленной и радиоэлектронной аппаратуре.
