Назначение соединителя 2РМДТ27КПН19Г5В1В

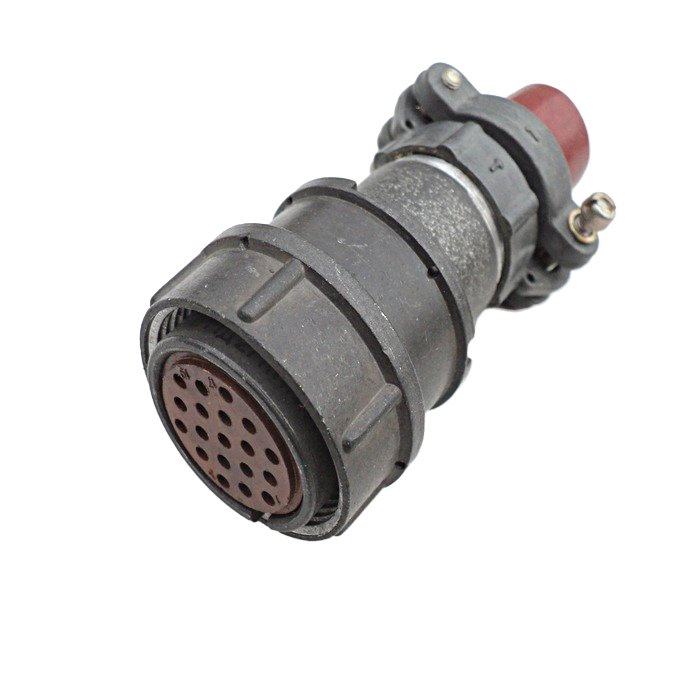

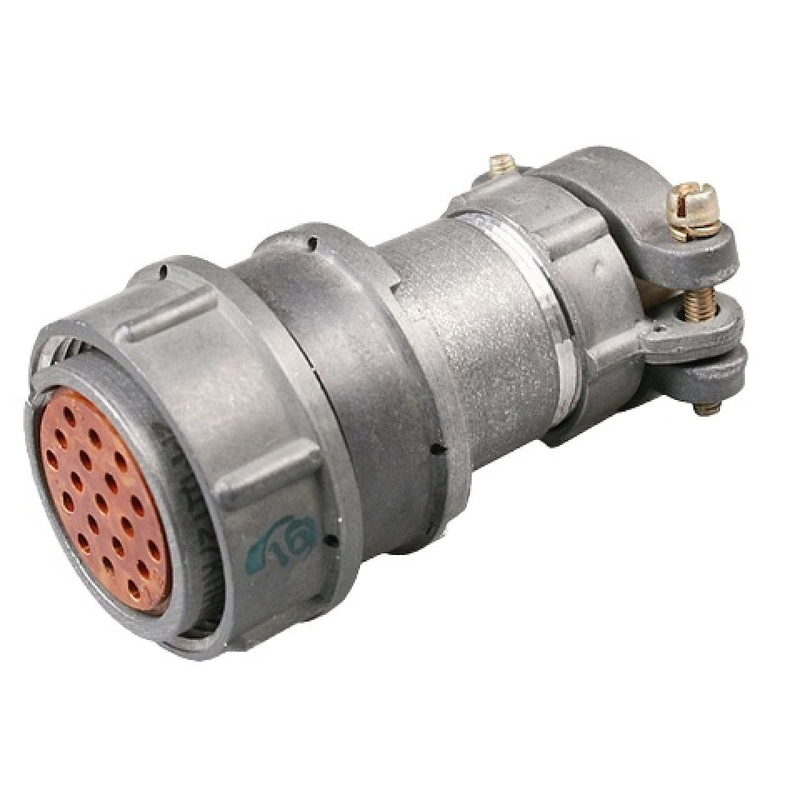

2РМДТ27КПН19Г5В1В — это цилиндрический низкочастотный негерметичный тропикоустойчивый соединитель производства компании Элекон. Изделие предназначено для соединения и коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре различного назначения.

По конструктивному исполнению соединитель выполняет роль розетки кабельной. Он оснащён 19 контактами, резьбовым соединением и климатическим исполнением В, что обеспечивает работу в условиях тропического климата. Артикул изделия — 80284, категория — 2РМД.

Розетка применяется там, где требуется надёжное и разъёмное электрическое соединение при одновременном воздействии повышенной влажности, высоких температур и интенсивных механических нагрузок.

Подтверждённые технические характеристики

Основные электрические параметры соединителя рассчитаны на эксплуатацию в составе ответственной аппаратуры. Ниже приведены значения, заявленные для данной модели.

• Максимальное рабочее напряжение — 560 В.
• Максимальный ток на контакт — 7 А.
• Сопротивление контакта — от 0,8 до 2,5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Допускается кратковременный нагрев до плюс 150 градусов Цельсия.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.

Указанные параметры подтверждают пригодность розетки для длительной работы в цепях с умеренными токами и напряжениями, характерными для низкочастотной радиоэлектронной аппаратуры.

Механическая стойкость и условия эксплуатации

Соединитель 2РМДТ27КПН19Г5В1В рассчитан на эксплуатацию в условиях выраженных механических воздействий. Это делает его применимым в аппаратуре, работающей на подвижных объектах и в местах с повышенной вибрацией.

• Вибрация в диапазоне от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате.
• Одиночные удары с ускорением до 5000 метров на секунду в квадрате.
• Линейные нагрузки с ускорением до 2000 метров на секунду в квадрате.

Климатическое исполнение В и тропикоустойчивое исполнение обеспечивают стойкость к влажности и elevated температурам тропического климата. Резьбовое соединение фиксирует сочленённые части и препятствует самопроизвольному расхождению контактов при вибрации.

Область применения

Розетка применяется для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, где требуются 19 контактов, рабочее напряжение до 560 В и ток на контакт до 7 А. Изделие востребовано в составе кабельных сборок, пультов, блоков и стоек, эксплуатируемых в тропических условиях и при интенсивных механических нагрузках.

Благодаря негерметичному исполнению соединитель ориентирован на применение внутри защищённых объёмов аппаратуры, а не на прямой контакт с водой. Совокупность электрических, климатических и механических параметров делает 2РМДТ27КПН19Г5В1В подходящим решением для ответственных цепей связи и питания в составе низкочастотной аппаратуры.
