Назначение разъёма 2РМДТ27КПН19Г5В1В

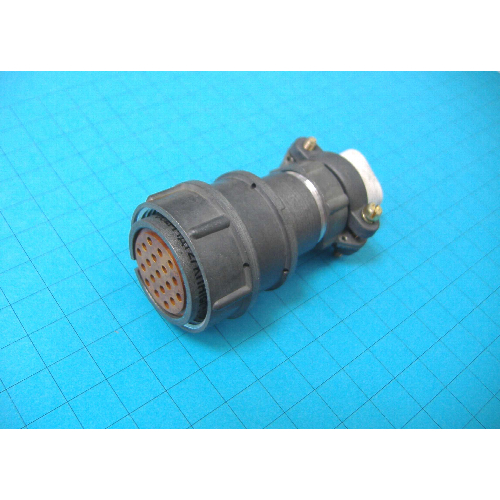

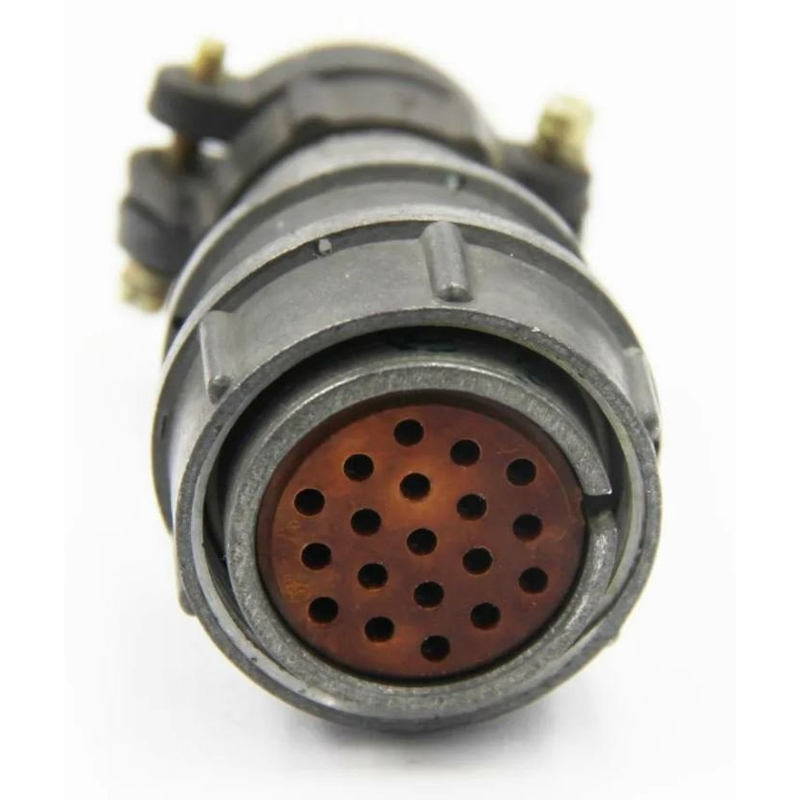

2РМДТ27КПН19Г5В1В — это цилиндрический низкочастотный разъём производства завода «Элекон», выполненный в виде кабельной розетки с резьбовой фиксацией. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция рассчитана на эксплуатацию в условиях повышенной вибрации и значительных механических нагрузок, что делает разъём востребованным в тех областях, где требуется стабильный электрический контакт при воздействии внешних дестабилизирующих факторов.

Разъём относится к категории 2РМД и выпускается под артикулом 50060. Модель представляет собой тропикоустойчивое исполнение, предназначенное для работы в сложных климатических условиях, включая повышенную влажность и перепады температур.

Подтверждённые технические особенности

Изделие имеет негерметичное исполнение с внутренним объёмным монтажом и прямым патрубком, рассчитанным на неэкранированный кабель. Такая конструкция упрощает монтаж и обеспечивает надёжное подключение проводников внутри корпуса.

Основные материалы и покрытия:

• корпус — металл;
• основание — карболит;
• контакты — с серебряным покрытием, всего 19 штук.

Электрические параметры разъёма обеспечивают его применение в цепях с высокими требованиями к проводимости и стабильности соединения. Максимальное рабочее напряжение составляет 560 В, а допустимый ток на контакт достигает 7 А. Сопротивление контакта находится в диапазоне от 0,8 до 2,5 мОм, сопротивление изоляции — не менее 1000 МОм.

Условия эксплуатации отличаются расширенным диапазоном. Рабочая температура составляет от минус 60 до плюс 100 градусов Цельсия, при этом допускается кратковременная смена температуры до плюс 150 градусов Цельсия. Разъём выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением 490 метров на секунду в квадрате, одиночные удары с ускорением 5000 метров на секунду в квадрате и многократные удары с ускорением 1000 метров на секунду в квадрате.

Показатели надёжности и масса

Наработка изделия составляет не менее 1000 часов, а срок сохраняемости достигает 15 лет, что подтверждает длительную работоспособность разъёма при соблюдении условий хранения и эксплуатации. Вес изделия составляет около 59 граммов. Год выпуска, указанный в характеристиках, — 2017.

Применение

Благодаря совокупности характеристик разъём 2РМДТ27КПН19Г5В1В применяется в авиационной технике, военной аппаратуре и промышленных системах, где предъявляются повышенные требования к надёжности при экстремальных условиях. Резьбовая фиксация исключает самопроизвольное разъединение под воздействием вибрации, а тропикоустойчивое исполнение позволяет использовать изделие в регионах с влажным и жарким климатом.

Разъём подходит для монтажа неэкранированного кабеля и обеспечивает соединение цепей низкой частоты в составе бортовых, наземных и стационарных электротехнических комплексов. Совместимость с конкретными ответными частями определяется конструктивным исполнением серии 2РМД и типом присоединительной резьбы, поэтому при подборе пары следует руководствоваться документацией производителя.
