Назначение разъема 2РМДТ27КПН19Г5В1В

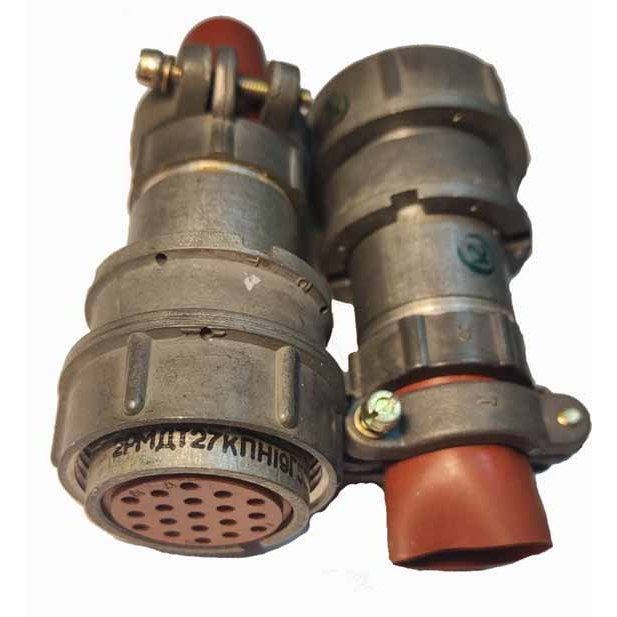

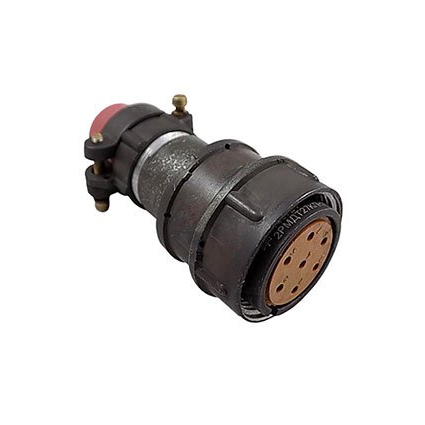

Разъем 2РМДТ27КПН19Г5В1В — низкочастотный цилиндрический кабельный соединитель серии 2РМДТ, выполненный в тропико-устойчивом исполнении и предназначенный для внутреннего монтажа. Изделие применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц.

По данным каталога артикул изделия — 40248, категория — 2РМД, приемка — «5», год выпуска — 2001–2002. Производитель в данных о товаре не указан.

Электрические характеристики

Розетка 2РМДТ27КПН19Г5В1В имеет 19 контактов диаметром около 1,5 мм. Максимальный ток на один контакт составляет около 7 А, суммарный ток соединителя — несколько десятков ампер. Рабочее напряжение — до 560 В.

Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, электрическая прочность изоляции — порядка 1,8–2 кВ, что обеспечивает высокий уровень защиты от пробоя в рабочих режимах.

Конструкция и монтаж

Корпус разъема металлический, сочленение резьбовое, предусмотрена гайка для надежной фиксации кабеля. Патрубок прямой. Изделие относится к кабельным розеткам для внутреннего объемного монтажа; подключение проводников выполняется пайкой или обжимом контактов.

• Контакты с покрытием из серебра или золота — надежное соединение и пониженное переходное сопротивление.
• Основание из карболита или иного компаунда — механическая и тепловая стойкость изоляции.
• Резьбовое сочленение с фиксирующей гайкой — устойчивость к самоотвинчиванию при вибрации.

Условия эксплуатации

Разъем рассчитан на работу при температуре окружающей среды примерно от минус 60 °C до плюс 100 °C, допускает перепады температур и повышенную влажность — до 98% при плюс 40 °C, что позволяет применять его в жестких климатических условиях.

Изделие устойчиво к вибрации в диапазоне частот 1–5000 Гц с ускорением до сотен метров на секунду в квадрате. Нормированное число циклов сочленения–расчленения — порядка 500, срок сохраняемости — 15 лет.

Применение

Разъем 2РМДТ27КПН19Г5В1В используется в силовых и сигнальных цепях промышленной автоматики, электроники, приборов и оборудования, где требуется надежное многоконтактное соединение с резьбовой фиксацией и повышенной тропико-устойчивостью.

Благодаря сочетанию широкого диапазона рабочих напряжений, стойкости к вибрации и влажности, а также тропическому исполнению, соединитель подходит для ответственных узлов, эксплуатируемых в неблагоприятных внешних условиях, в том числе во внутренних объемах аппаратуры.

При монтаже и эксплуатации следует учитывать ограничения по току на контакт и суммарному току соединителя, а также обеспечивать требуемые условия по температуре и влажности, указанные для данной серии.
