Назначение разъема 2РМДТ27КПН19Г5В1В

2РМДТ27КПН19Г5В1В — цилиндрический низкочастотный кабельный разъем-розетка серии 2РМДТ с 19 контактами, выпущенный в тропико- и всеклиматическом исполнении. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц.

Разъем применяется при монтаже кабельных линий и в составе аппаратуры, работающей в сложных климатических условиях. Серия 2РМДТ относится к тропико-устойчивым низкочастотным разъемам объемного монтажа.

Конструкция и маркировка

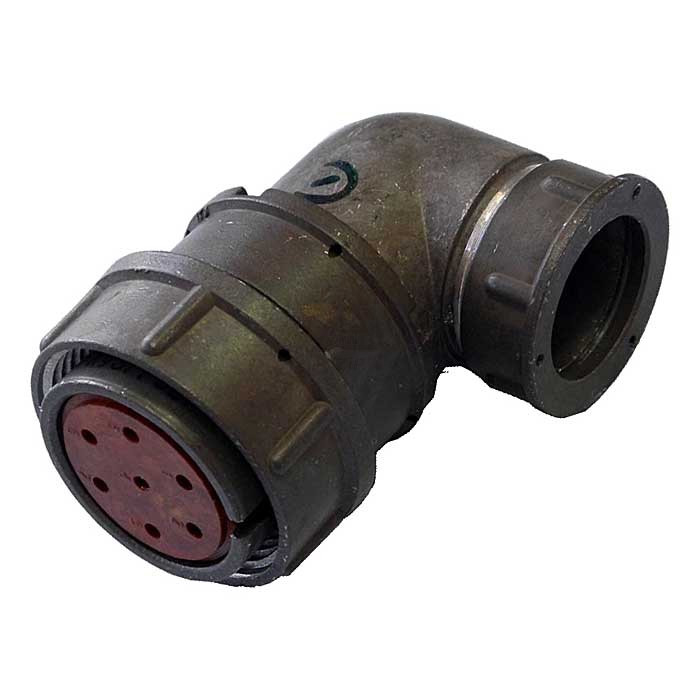

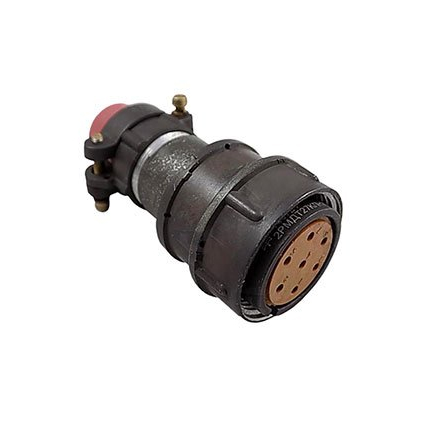

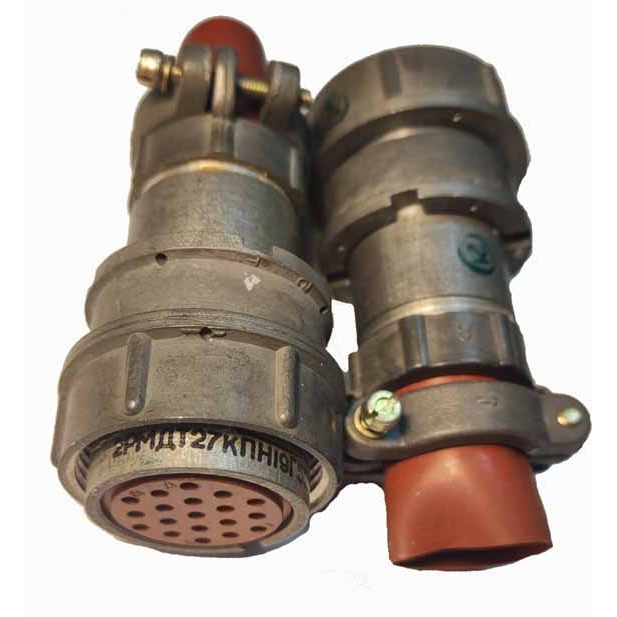

Розетка выполнена в виде кабельного разъема с прямым патрубком для неэкранированного кабеля. Сочленение с вилкой фиксируется резьбовым соединением. Корпус обычно металлический, контактный узел заключен в диэлектрическое основание. Контакты извлекаемые, рассчитаны на пайку или обжим.

Обозначение несет следующую информацию:

• «27» — условный размер корпуса;
• «19» — число контактов;
• «В» — всеклиматическое исполнение по ГОСТ 15150 с расширенным диапазоном температур и влажности;
• «5» в характеристиках товара соответствует категории приемки.

Год выпуска указан в характеристиках как 90-91. Производитель в данных о товаре не указан.

Электрические параметры

Разъем рассчитан на следующие показатели:

• количество контактов — 19;
• максимальное рабочее напряжение — до примерно 560 В переменного и постоянного тока;
• максимальная токовая нагрузка на один контакт — до 7 А;
• суммарный ток по всем контактам — порядка 110 А при соответствующем распределении;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Климатические и механические характеристики

Диапазон рабочих температур окружающей среды составляет примерно от минус 60 °C до плюс 100 °C, допускаются кратковременные смены температур до плюс 150…180 °C. Разъем рассчитан на работу при повышенной влажности и вибрации: допускается синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением порядка 490 м/с².

Общее число сочленений-расчленений рассчитано на несколько сотен циклов. Срок сохраняемости изделий такого типа обычно составляет около 10–15 лет при соблюдении условий хранения.

Применение

Разъем подходит для комплектования кабельных сборок и приборов, эксплуатируемых в условиях тропического климата, повышенной влажности, вибрации и широкого перепада температур. Всеклиматическое исполнение и категория приемки «5» делают изделие пригодным для ответственных применений, где предъявляются повышенные требования к климатической стойкости и надежности соединения цепей.
