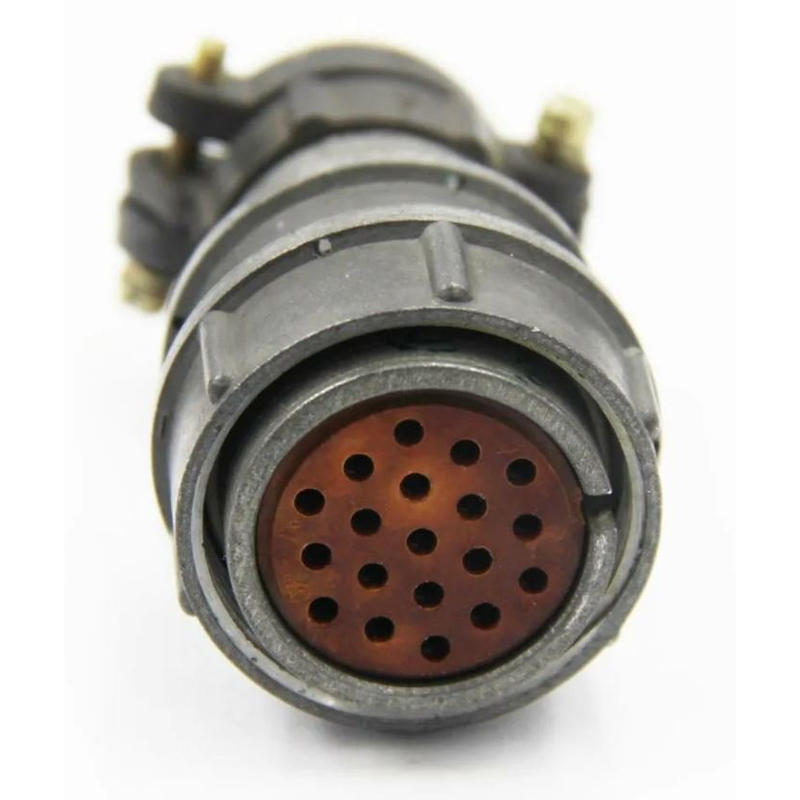

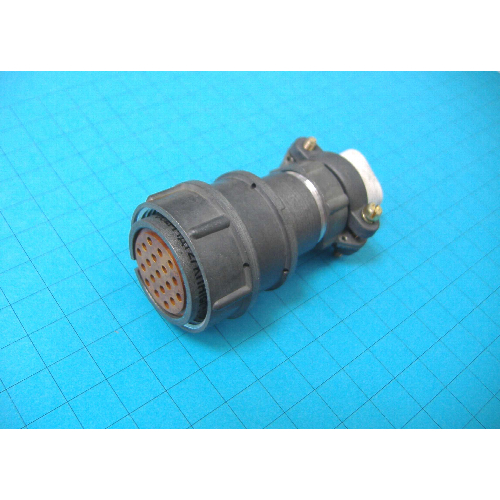

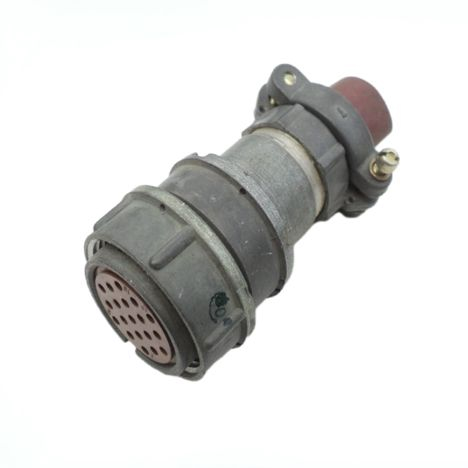

2РМДТ27КПН19Г5В1В: кабельная розетка для надежных электрических соединений

Разъем 2РМДТ27КПН19Г5В1В — цилиндрическая кабельная розетка серии 2РМДТ, рассчитанная на соединение электрических цепей постоянного и переменного тока. Исполнение с 19 контактами, резьбовой фиксацией и прямым патрубком делает его востребованным решением для радиоэлектронной, приборной и промышленной аппаратуры.

Конструкция и назначение

2РМДТ27КПН19Г5В1В относится к низкочастотным негерметичным соединителям тропикоустойчивого исполнения. Его основная задача — обеспечить многоконтактное разъемное соединение кабельных линий внутри и между функциональными блоками оборудования.

Конструкция предусматривает:

• Кабельное исполнение розетки с прямым патрубком.

• Резьбовое сочленение, удерживающее разъем в зафиксированном положении.

• 19 контактов-гнезд диаметром 1,5 мм.

• Серебряное покрытие контактов, способствующее стабильному электрическому контакту.

• Негерметичную конструкцию для применения в аппаратуре с подходящими условиями эксплуатации.

• Рабочий температурный диапазон от −60 до +100 °C.

Ключевые характеристики

Указанные параметры позволяют применять соединитель в цепях, где необходимы компактность, распределение нескольких электрических линий по одному интерфейсу и надежная механическая фиксация.

Где применяется разъем

Кабельная розетка 2РМДТ27КПН19Г5В1В может использоваться в составе:

• Радиоэлектронной аппаратуры.

• Измерительных и контрольных комплексов.

• Промышленных систем управления.

• Электротехнических шкафов и приборных модулей.

• Систем связи и передачи сигналов.

• Оборудования, работающего при вибрационных и климатических воздействиях в пределах параметров конкретного исполнения.

Серия 2РМДТ предназначена для работы в цепях постоянного и переменного тока, включая сигнальные и силовые линии с частотой до 3 МГц.

Пример использования

Например, 2РМДТ27КПН19Г5В1В может применяться для подключения внешнего кабельного жгута к измерительному блоку. Через 19 контактов возможно одновременно передавать питание, дискретные управляющие сигналы и аналоговые сигналы датчиков. Резьбовое соединение снижает риск случайного размыкания при вибрации или обслуживании оборудования.

Что учитывать при подборе

При проектировании или ремонте оборудования важно сверять не только маркировку, но и параметры ответной части, схему расположения контактов, вариант покрытия, исполнение кабельного ввода и требования к условиям среды. Поскольку разъем относится к негерметичному типу, для эксплуатации во влажной или запыленной среде следует предусмотреть соответствующую защиту всего узла соединения.

2РМДТ27КПН19Г5В1В объединяет многоконтактную компоновку, резьбовую фиксацию и устойчивость к широкому диапазону температур, благодаря чему подходит для создания надежных разъемных соединений в профессиональной электротехнической аппаратуре.
